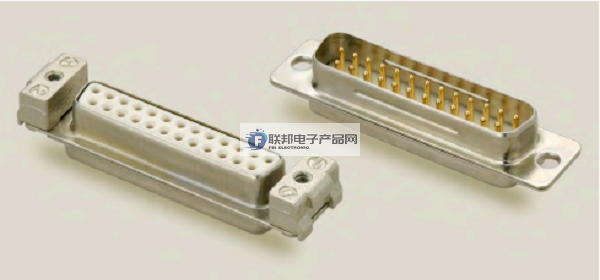

DDK|DDK Connectors|Japanese Electronics 17JE series D-sub connector is a: solder cup center pin, is a connector for solder junction. The number of cores is 9 core, 15 core, 25 core, 37 core. Better is the twisted wire below AWG22. (For soldering, use a soldering iron of 40W or less.)
| 该系列产品的电气性能一般规格为： | |
| 额定电压：AC300V（r.m.s.） | 绝缘电阻：采用DC500V1000MΩ以上 |
| 额定电流：5A／中心针 | 使用温度范围：－25℃～＋85℃ |
| 耐电压 ：AC1000V（r.m.s.）1分钟 | 适合电线：单线／AWG20以下、捻线／AWG22以下 |

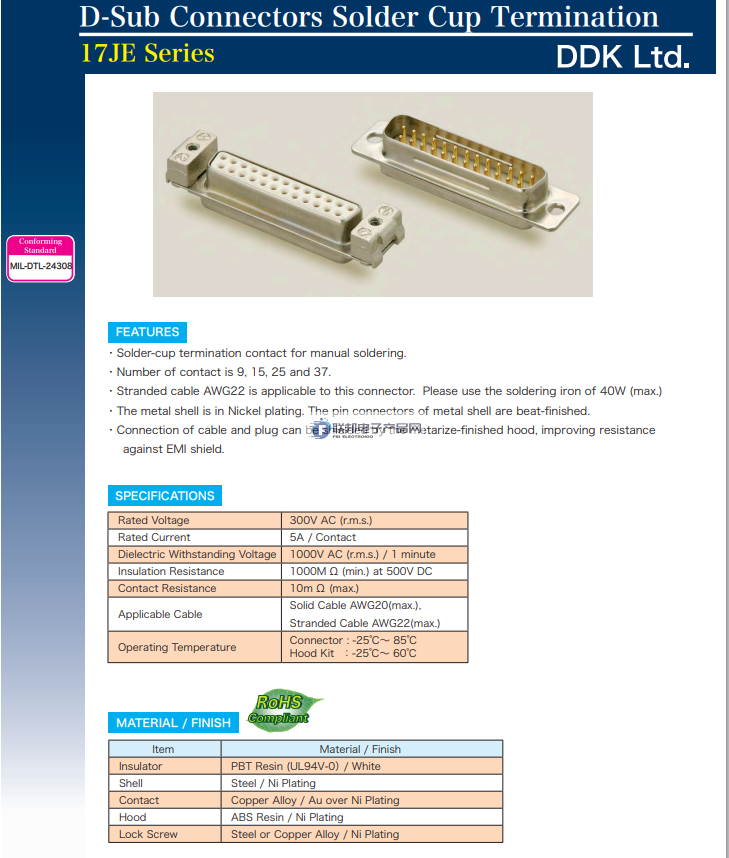

1, DDK | DDK Connectors | Nihon Electronics 17JE series D-sub connector main product specification details:
| 特征： |
| ・用于手动焊接的焊杯终端触点。 |
| ・联系人数量为9、15、25和37。 |
| ・绞合电缆AWG22适用于该连接器。请使用40W（更大）的烙铁 |
| ・金属外壳镀镍。金属外壳的插针连接器经过精加工。 |
| ・电缆和插头的连接可以通过金属化成品罩进行屏蔽，提高电阻抗EMI屏蔽。 |
------------------------------------------------------------------------------------------------
2, Japan DDK | DDK connectors | Japan Electronics 17JE series D-sub connector main material number / model number:
| 17JE-13090-02(D1)A | 17JE-13090-02(D8Ax)A-CG | 17JE-13090-02(D8Ax)-CG | 17JE-33090-02(D8Ax)A-CG(R1) | 17JE-33090-02(D8Ax)-CG(R1) |
| 17JE-13150-02(D1)A | 17JE-13150-02(D8Ax)A-CG | 17JE-13150-02(D8Ax)-CG | 17JE-33150-02(D8Ax)A-CG(R1) | 17JE-33150-02(D8Ax)-CG(R1) |
| 17JE-13250-02(D1)A | 17JE-13250-02(D8Ax)A-CG | 17JE-13250-02(D8Ax)-CG | 17JE-33250-02(D8Ax)A-CG(R1) | 17JE-33250-02(D8Ax)-CG(R1) |
| 17JE-13370-02(D1)A | 17JE-13370-02(D8Ax)A-CG | 17JE-13370-02(D8Ax)-CG | 17JE-33370-02(D8Ax)A-CG(R1) | 17JE-33370-02(D8Ax)-CG(R1) |
| 17JE-23090-02(D1) | 17JE-13090-02(D8Bx)A-CG | 17JE-13090-02(D8Bx)-CG | 17JE-33090-02(D8Bx)A-CG(R1) | 17JE-33090-02(D8Bx)-CG(R1) |
| 17JE-23150-02(D1) | 17JE-13150-02(D8Bx)A-CG | 17JE-13150-02(D8Bx)-CG | 17JE-33150-02(D8Bx)A-CG(R1) | 17JE-33150-02(D8Bx)-CG(R1) |
| 17JE-23250-02(D1) | 17JE-13250-02(D8Bx)A-CG | 17JE-13250-02(D8Bx)-CG | 17JE-33250-02(D8Bx)A-CG(R1) | 17JE-33250-02(D8Bx)-CG(R1) |
| 17JE-23370-02(D1) | 17JE-13370-02(D8Bx)A-CG | 17JE-13370-02(D8Bx)-CG | 17JE-33370-02(D8Bx)A-CG(R1) | 17JE-33370-02(D8Bx)-CG(R1) |
| 17JE-13090-02(D8Cx)A-CG | 17JE-13090-02(D8Cx)-CG | 17JE-33090-02(D8Cx)A-CG(R1) | 17JE-33090-02(D8Cx)-CG(R1) | |
| 17JE-13150-02(D8Cx)A-CG | 17JE-13150-02(D8Cx)-CG | 17JE-33150-02(D8Cx)A-CG(R1) | 17JE-33150-02(D8Cx)-CG(R1) | |
| 17JE-13250-02(D8Cx)A-CG | 17JE-13250-02(D8Cx)-CG | 17JE-33250-02(D8Cx)A-CG(R1) | 17JE-33250-02(D8Cx)-CG(R1) | |
| 17JE-13370-02(D8Cx)A-CG | 17JE-13370-02(D8Cx)-CG | 17JE-33370-02(D8Cx)A-CG(R1) | 17JE-33370-02(D8Cx)-CG(R1) | |
| 17JE-23090-02(D8Ax)A-CG | 17JE-23090-02(D8Ax)-CG | 17JE-43090-02(D8Ax)A-CG(R1) | 17JE-43090-02(D8Ax)-CG(R1) | |
| 17JE-23150-02(D8Ax)A-CG | 17JE-23150-02(D8Ax)-CG | 17JE-43150-02(D8Ax)A-CG(R1) | 17JE-43150-02(D8Ax)-CG(R1) | |
| 17JE-23250-02(D8Ax)A-CG | 17JE-23250-02(D8Ax)-CG | 17JE-43250-02(D8Ax)A-CG(R1) | 17JE-43250-02(D8Ax)-CG(R1) | |
| 17JE-23370-02(D8Ax)A-CG | 17JE-23370-02(D8Ax)-CG | 17JE-43370-02(D8Ax)A-CG(R1) | 17JE-43370-02(D8Ax)-CG(R1) | |
| 17JE-23090-02(D8Bx)A-CG | 17JE-23090-02(D8Bx)-CG | 17JE-43090-02(D8Bx)A-CG(R1) | 17JE-43090-02(D8Bx)-CG(R1) | |
| 17JE-23150-02(D8Bx)A-CG | 17JE-23150-02(D8Bx)-CG | 17JE-43150-02(D8Bx)A-CG(R1) | 17JE-43150-02(D8Bx)-CG(R1) | |
| 17JE-23250-02(D8Bx)A-CG | 17JE-23250-02(D8Bx)-CG | 17JE-43250-02(D8Bx)A-CG(R1) | 17JE-43250-02(D8Bx)-CG(R1) | |
| 17JE-23370-02(D8Bx)A-CG | 17JE-23370-02(D8Bx)-CG | 17JE-43370-02(D8Bx)A-CG(R1) | 17JE-43370-02(D8Bx)-CG(R1) | |
| 17JE-23090-02(D8Cx)A-CG | 17JE-23090-02(D8Cx)-CG | 17JE-43090-02(D8Cx)A-CG(R1) | 17JE-43090-02(D8Cx)-CG(R1) | |
| 17JE-23150-02(D8Cx)A-CG | 17JE-23150-02(D8Cx)-CG | 17JE-43150-02(D8Cx)A-CG(R1) | 17JE-43150-02(D8Cx)-CG(R1) | |
| 17JE-23250-02(D8Cx)A-CG | 17JE-23250-02(D8Cx)-CG | 17JE-43250-02(D8Cx)A-CG(R1) | 17JE-43250-02(D8Cx)-CG(R1) | |
| 17JE-23370-02(D8Cx)A-CG | 17JE-23370-02(D8Cx)-CG | 17JE-43370-02(D8Cx)A-CG(R1) | 17JE-43370-02(D8Cx)-CG(R1) |
------------------------------------------------------------------------------------------------
3, Japan DDK - DDK | Japan Electronics 17JE series D-sub connector This product seller:
3A Electronic Network-agent sales [Japan DDK connectors-DDK | Japan Electronics 17JE series D-sub connectors] and the contents of the second item in the table list of all (No./Model) connector products; if you want to buy or understand what we can provide connectors | wiring harness | wire and cable product solutions, welcome to contact us through the following way.
