在4K超高清技术不断普及的背景下，像Sony FCB-ER8530这样的高性能机芯，已经广泛应用于安防监控、无人机、医疗影像以及工业视觉等多个领域。但在实际项目落地过程中，工程师们往往会面临一个关键问题：如何选择合适的线束，才能确保4K信号稳定可靠地传输？

本文将围绕“极细同轴线束（micro coaxial cable）”这一主流方案，对其在4K机芯中的应用优势与选型要点进行系统梳理。

---

一、4K机芯信号传输面临的核心挑战

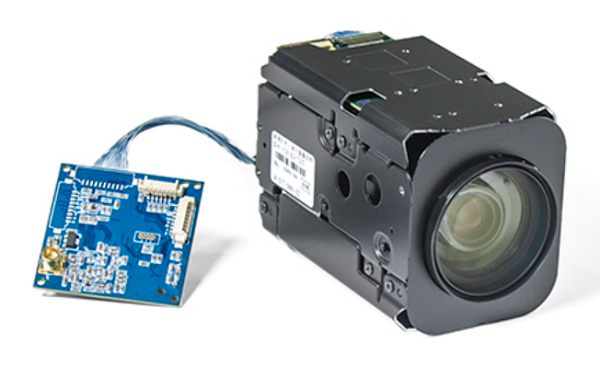

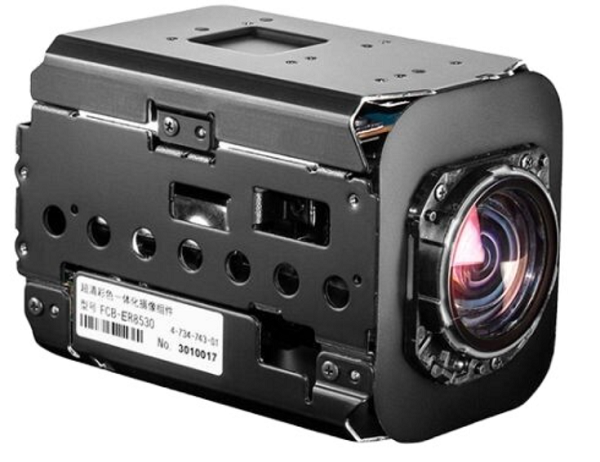

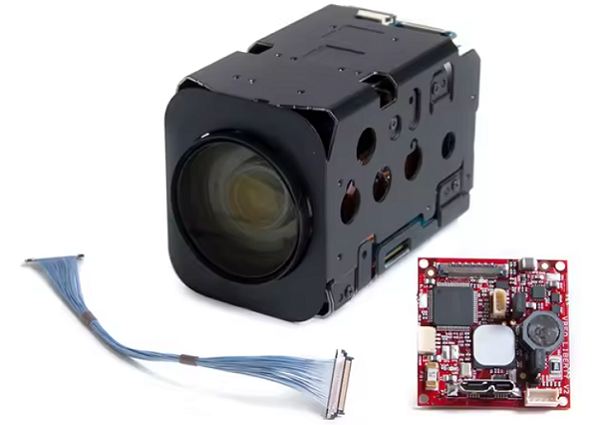

作为支持4K分辨率输出的图像机芯，Sony FCB-ER8530在数据传输方面具备典型的高速特征，其主要挑战体现在以下几个方面：

数据速率高：通常基于高速串行接口（如LVDS或MIPI类接口）；

信号完整性要求严苛：对抖动、误码率极为敏感；

抗干扰能力要求高：需应对复杂电磁环境；

空间受限：设备内部结构紧凑，布线难度大；

在这种条件下，传统线束（如普通排线、双绞线）在高频传输中容易出现信号衰减、串扰严重以及EMI干扰等问题，难以满足4K系统的稳定性需求。

---

二、为什么极细同轴线束成为主流方案？

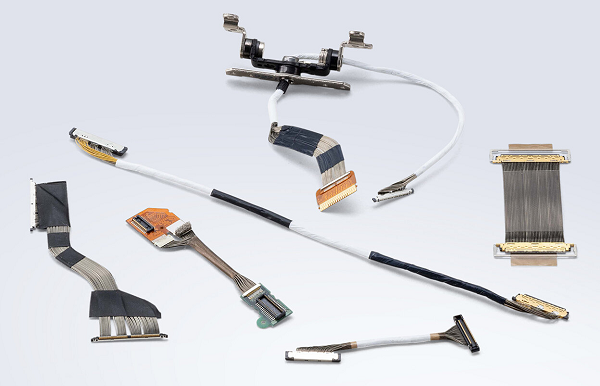

极细同轴线束（micro coaxial cable）是一种专为高速、高频信号设计的微型传输介质，其结构与性能天然适用于4K视频传输场景。

1. 卓越的抗电磁干扰能力：同轴结构自带屏蔽层，可有效隔离外界电磁干扰（EMI），在复杂环境中依然能够保持信号纯净度。

2. 支持高带宽高速传输：能够承载高速差分信号，满足4K甚至8K视频数据的传输需求，非常适配高端图像机芯应用。

3. 微型化设计，布线灵活：线径小、柔性好，特别适合空间受限的设备，如无人机、机器人或内窥系统内部布线。

4. 更低的信号损耗：在高频条件下具备更优的插入损耗表现，有助于减少信号衰减，提升整体链路稳定性。

---

三、Sony FCB-ER8530推荐线束配置方案

在实际工程应用中，针对Sony FCB-ER8530机芯，通常优先考虑以下方案：

核心建议：选用极细同轴线束（micro coaxial cable）作为主传输介质；结合不同接口类型（如LVDS、定制高速接口或内部HDMI结构），可以实现：

稳定传输4K视频数据流；

有效降低信号抖动与误码率；

提升系统整体可靠性与一致性。

选型关键注意点：

阻抗匹配：常见为50Ω单端或100Ω差分；

屏蔽结构：优选双层屏蔽以提升抗干扰能力；

连接器品质：高精度连接器可减少接触不良风险；

线长控制：尽量缩短传输距离，降低高频衰减。

---

四、典型应用场景分析

极细同轴线束在多种高端应用场景中均表现出色，包括：

工业自动化视觉系统；

医疗内窥影像设备；

无人机高清图像传输；

安防监控云台设备；

这些应用普遍具备“高带宽、高稳定性、空间受限”的特点，与micro coaxial cable的性能优势高度匹配。

---

对于Sony FCB-ER8530这类4K高端机芯而言，极细同轴线束（micro coaxial cable）已经成为当前最稳定、最可靠的信号传输方案之一。它不仅能够满足高速数据传输的技术要求，还能在复杂电磁环境和紧凑结构中保持优异性能，是现代高端影像系统中不可或缺的重要组成部分。

我是【雷速极细同轴线束网】，可根据需求提供高速极细同轴线束的结构优化与信号一致性评估服务和产品解决方案，更多信息欢迎联系：张经理 18913228573（微信同号）。
