在高清图像采集与高速传输系统中，Sony FCB-EV9500L 作为一款性能出色的一体化摄像机芯，被广泛应用于安防监控、工业检测、无人设备以及医疗影像等多个领域。而在其稳定、高质量运行的背后，LVDS极细同轴线束（Micro Coaxial Cable）作为关键连接组件，承担着不可替代的重要角色。

---

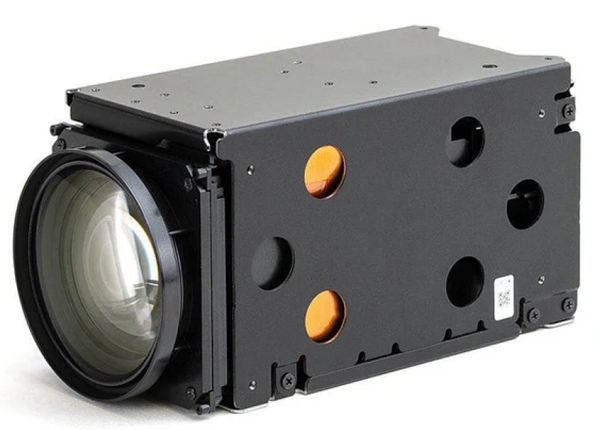

一、FCB-EV9500L高清机芯的核心优势

Sony FCB-EV9500L 属于索尼9500系列高清机芯，具备多项领先性能：

支持 Full HD 1080p/60 高帧率视频输出,

搭载 1/1.8英寸高灵敏度 CMOS 图像传感器,

集成 30倍光学变焦，满足远距离精细成像需求,

采用 LVDS 数字视频输出接口,

内置图像稳定技术与宽动态范围（WDR）功能,

其中，LVDS接口作为视频数据输出的核心通道，与极细同轴线束之间形成了高度匹配的传输体系。

---

二、LVDS接口与极细同轴线束的匹配关系

LVDS（Low Voltage Differential Signaling，低压差分信号）是一种面向高速数据传输的接口标准，具备以下优势：

低功耗设计，

优秀的抗电磁干扰能力（EMI），

支持高速数据传输（适用于高清视频流），

差分信号结构带来更强的稳定性，

在实际应用中，为了充分发挥LVDS信号的性能，通常采用**极细同轴线束（Micro Coaxial Cable）**作为传输介质；相比传统排线或普通线缆，极细同轴线束具备明显优势：

更高带宽能力，满足高清甚至更高分辨率传输需求，

多层屏蔽结构，有效降低串扰与信号损耗，

体积小、柔性强，适应紧凑空间布线，

在震动及复杂环境中依然保持稳定连接，

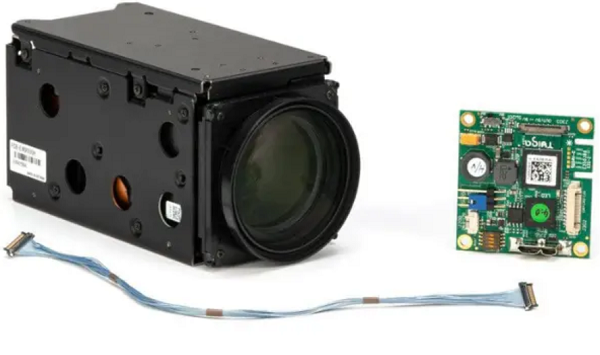

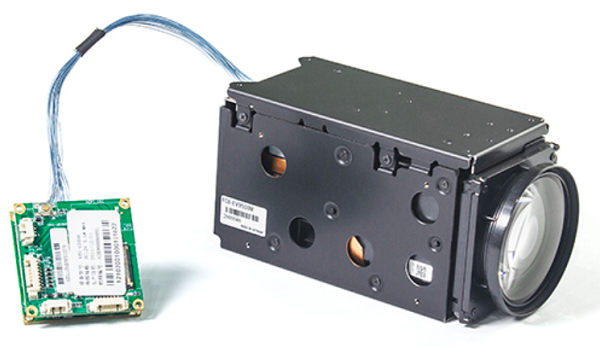

因此，在FCB-EV9500L系统中，LVDS接口通常搭配定制化极细同轴线束，实现高质量视频数据的稳定输出。

---

三、极细同轴线束在高清机芯中的核心应用价值

1、高清视频数据的高可靠传输通道

FCB-EV9500L输出多为未压缩或低延迟高清视频数据，对传输链路提出了更高要求。极细同轴线束能够有效保障：信号完整性、低延迟响应、高速稳定通信，这对于工业视觉检测、实时监控系统等应用尤为关键。

2、复杂环境中的抗干扰能力

在户外或工业环境中，系统往往面临较强电磁干扰。极细同轴线束通过多层屏蔽设计，有效抵御：电磁干扰（EMI）、高频信号串扰、外界噪声干扰，从而避免图像出现闪烁、花屏或延迟等问题，确保画面稳定输出。

3、小型化设备中的空间优化方案

随着设备向轻量化、小型化发展，如无人机、便携式设备等，对内部布线提出更高要求。极细同轴线束具备：超小直径、良好的弯折性能、高布线灵活性，使得FCB-EV9500L机芯能够在有限空间内实现高效集成。

4、系统集成与多接口扩展支持

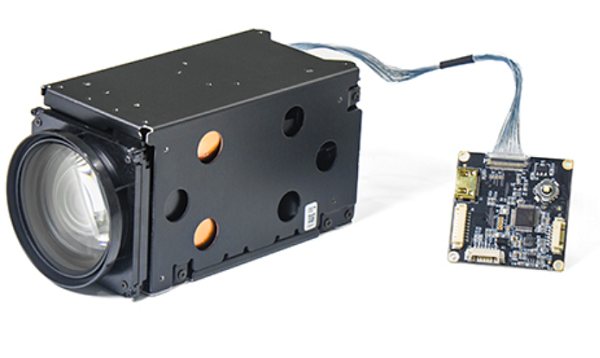

在实际项目中，FCB-EV9500L常通过接口板扩展为多种输出形式，例如：SDI接口、HDMI接口、USB 3.0接口，LVDS信号通过极细同轴线束传输至接口板后进行协议转换，从而满足不同系统的应用需求。

---

四、线束选型与设计要点

在LVDS极细同轴线束的设计与应用过程中，需要重点关注以下几个方面：

差分阻抗匹配（通常为100Ω），

线长控制，避免信号衰减，

屏蔽结构设计，降低串扰影响，

接插件的精度与连接可靠性，

合理的线束设计，是保障系统性能稳定发挥的重要基础。

---

Sony FCB-EV9500L 的卓越性能不仅来源于其先进的图像处理能力，同样依赖于高质量的信号传输方案。LVDS极细同轴线束作为连接机芯与系统的重要桥梁，在提升信号完整性、增强系统稳定性以及支持设备小型化方面发挥着关键作用，是高清机芯应用中不可或缺的重要组成部分。

我是【雷速极细同轴线束网】，可根据需求提供高速极细同轴线束的结构优化与信号一致性评估服务和产品解决方案，更多信息欢迎联系：张经理 18913228573（微信同号）。
