微型化医疗设备中的高速传输需求

随着电子成像技术不断向高清化、微型化发展，医疗内窥镜内部需要在非常有限的空间内完成图像采集、数据传输及相关信号连接。对于工程师而言，线束不仅要“能够连接”，还需要兼顾外径、弯曲性能、信号完整性、屏蔽性能以及装配可靠性。因此，传统较粗线缆在空间受限的内窥镜结构中往往难以满足设计要求，而极细同轴线凭借“细、轻、柔、高速、抗干扰”的特点，逐渐成为微型摄像头、高清成像模组与主控电路之间进行高速信号传输的重要线材方案。尤其在内窥镜前端空间非常狭小的情况下，线束尺寸直接影响探头结构设计、镜体外径以及器械内部布局，这也是医疗内窥镜采用极细同轴线的重要原因之一。

---

二、为什么医疗内窥镜要用极细同轴线？

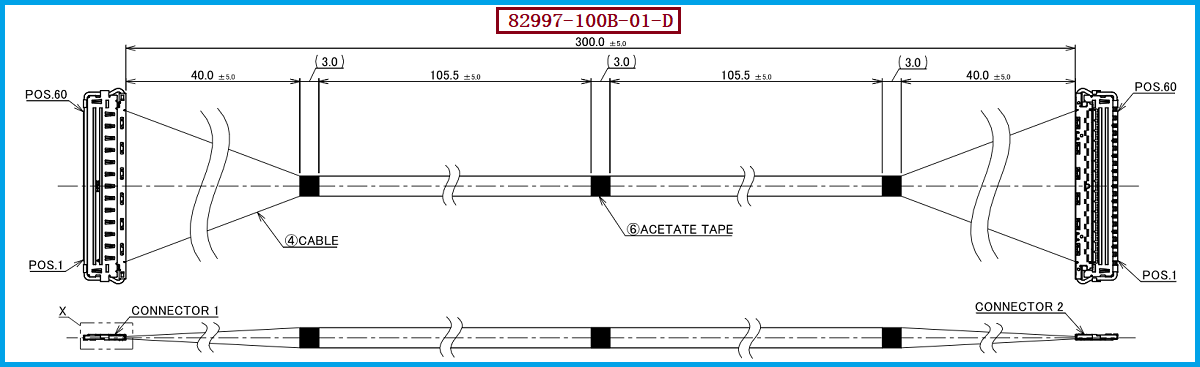

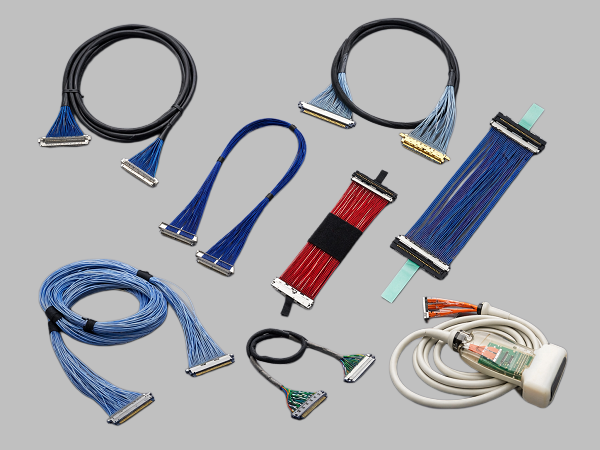

医疗内窥镜的核心任务之一，是将前端摄像模组采集到的图像信号稳定、高速地传输到后端处理系统，因此线束需要同时面对空间小、高速信号、复杂电磁环境以及频繁弯曲等要求。极细同轴线采用中心导体、绝缘介质、屏蔽层和外被等结构，使高速信号能够在相对受控的传输环境中进行传输，同时屏蔽层有助于降低外部电磁干扰对图像信号的影响。对于工程师来说，采用极细同轴线可以在保证高速信号连接能力的同时减少线束占用空间；对于采购人员而言，则需要重点确认线径、阻抗、芯数、连接器匹配、长度及加工一致性等参数。本文所涉及的 I-PEX 82997-100B-01-D 属于60Pin极细同轴线束方案，其配套线材端连接器型号为 20680-060T-01，使用 AWG#40 极细同轴线材。AWG#40具有非常小的线径，适合空间高度受限、需要高密度布线的微型电子设备，在医疗成像设备、微型摄像头、高速视觉设备等应用方向具有较好的适配价值。

---

三、从工程设计角度理解极细同轴线的介电材料

除了导体和屏蔽层，介电材料也是决定极细同轴线高速传输性能的重要组成部分。极细同轴线的介电层通常采用具有较低介电常数、良好绝缘性能和较低介质损耗的高分子绝缘材料，例如聚乙烯（PE）、聚丙烯（PP）以及部分低介电损耗的氟聚合物材料等，具体材料需要根据线材结构、阻抗要求、耐温要求、柔韧性及高速传输性能进行选择。对于医疗内窥镜这类高密度、高速信号应用而言，介电材料并不是简单追求“越软越好”，而是需要在介电常数、介质损耗、绝缘可靠性、线径控制及弯曲性能之间取得平衡。尤其是AWG#40这样的超细规格，导体尺寸、绝缘层厚度、介电材料特性以及屏蔽结构都会影响特性阻抗和信号完整性。因此，在进行替代线束选型时，不能只按照“AWG相同、Pin数相同”进行简单替换，还应结合实际高速信号要求进行阻抗、衰减、串扰以及整体线束结构验证。

---

四、选型和兼容与替代方案参考及建议

针对 I-PEX 82997-100B-01-D 这类60Pin极细同轴线束，工程师在进行国产化、供应链替代或第二供应商导入时，建议重点核对连接器接口结构、Pin数量及Pin Assignment、AWG规格、线材特性阻抗、线束长度、端子压接/焊接工艺以及整体尺寸等关键参数，同时需要结合实际设备进行插拔、导通、高速信号及可靠性验证。该方案使用的线材端连接器为 20680-060T-01，线材规格为 AWG#40，因此替代产品在满足基本机械尺寸和电气连接要求的基础上，还应尽可能保持与原方案相近的线材结构及高速传输特性。对于采购人员来说，可根据项目需求进一步确认样品、打样周期、量产能力、交期及一致性等供应链指标。我们公司可提供 I-PEX 82997-100B-01-D 兼容替代极细同轴线束方案，可根据客户设备结构、连接器型号、Pin数、线材规格、线长及Pin定义等要求进行定制开发，为医疗内窥镜、微型摄像模组及其他高速视觉设备提供相应的极细同轴线束配套方案。

---

用更小的线束支撑更高清、更精密的医疗成像
从医疗内窥镜的发展趋势来看，设备正在不断向更小外径、更高分辨率、更高传输速率和更高可靠性方向发展，而极细同轴线正是连接微型成像模组与后端电子系统的重要基础部件。以 I-PEX 82997-100B-01-D、20680-060T-01连接器、AWG#40极细同轴线材为代表的高密度线束方案，能够满足微型化设备对空间利用、高速信号传输及精细化布线的综合需求。对于工程师而言，正确的线材、介电材料、屏蔽结构与连接器组合，是保证信号稳定的重要基础；对于采购人员而言，选择具备自主生产和定制能力的极细同轴线束制造商，则有助于提升供应链灵活性和产品替代能力。我是【雷速极细同轴线束网】，在极细同轴线束领域具备成熟的生产和工程研发经验，可协助完成型号匹配与结构替代，咨询请联系：张经理 18913228573（微信同号）。我们专注于极细同轴线束的生产制造，可围绕客户实际应用需求提供兼容替代及定制化线束解决方案。
