产品概述：40Pin、AWG#44极细同轴线束，面向高密度高速连接

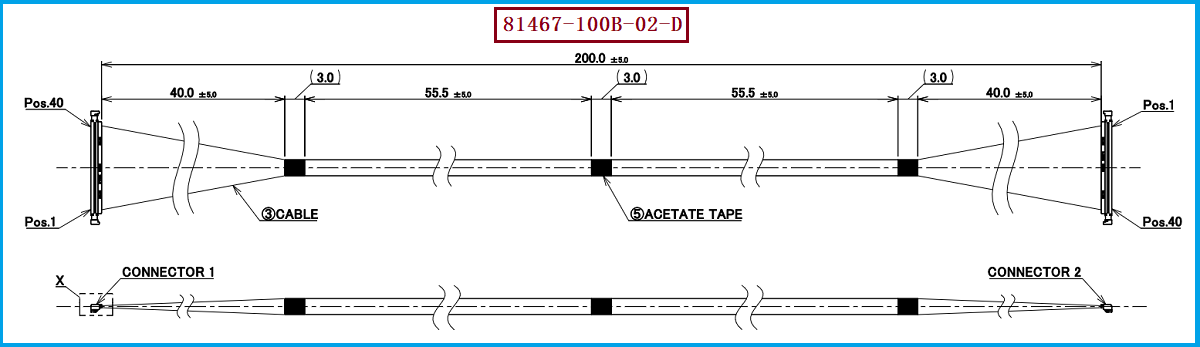

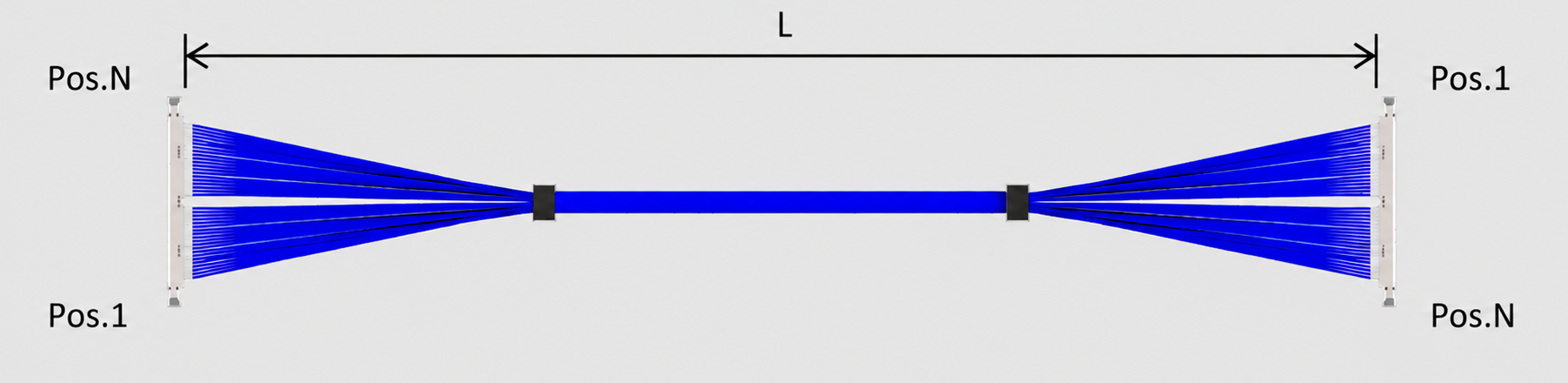

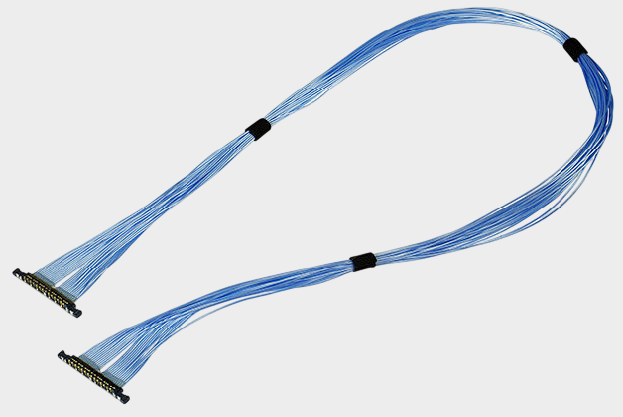

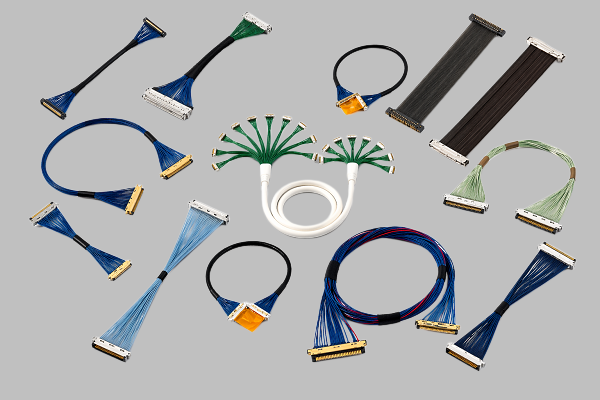

在笔记本电脑、显示模组、摄像设备、折叠设备及其他小型电子产品内部，高速信号线路往往需要在非常有限的空间内完成布线。I-PEX 81467-100B-02-D 是 CABLINE®-UA II 系列40Pin极细同轴线束，采用 0.3mm Pitch连接器体系，配套线材端连接器型号为 20497-040T-30，适配 AWG#44 极细同轴线。I-PEX官方资料显示，CABLINE®-UA II采用垂直直角结构，支持26/32/40/50Pin，并针对小型化、转轴穿线以及EMI屏蔽应用进行了设计；其参考传输速度可达到5Gbps/lane NRZ。 对工程师而言，这类线束不仅要满足“能连接”的基本要求，还需要同时考虑信号完整性、屏蔽连续性、接地路径、线材阻抗及整机EMI表现；对于采购人员，则需要重点核对料号、Pin数、AWG、连接器以及线束结构是否与原设计一致。

---

EMI是如何被抑制的：同轴结构+屏蔽层+可靠接地形成完整防护

极细同轴线束抑制电磁干扰，并不是简单依靠线材外层增加一层金属，而是通过同轴结构、屏蔽层以及接地路径共同实现。高速信号沿中心导体传输时，外围的屏蔽层能够对外部电磁场形成隔离，同时也有助于降低高速信号向周围空间辐射；当屏蔽层进一步与连接器的接地结构形成连续连接后，可以为干扰电流提供相对明确的回流路径，从而减少共模干扰和外部噪声耦合。I-PEX对CABLINE®-UA II明确强调了“EMI shielding and multi-point ground design”，其结构中同时存在焊接接触点和机械接触点，通过多点接地设计增强屏蔽连接的连续性。 因此，在开发 81467-100B-02-D兼容替代线束时，工程师不能只关注AWG和连接器是否一致，还应关注屏蔽层端接、Ground Bar、连接器金属结构以及PCB接地之间是否形成合理的EMI屏蔽路径。

---

为什么AWG#44同样需要关注信号完整性：线径越细，结构控制越重要

对于 I-PEX 81467-100B-02-D 这类高密度极细同轴线束，AWG#44的优势在于线径较小，可以帮助设备实现更紧凑的内部布线，但线材越细，对制造一致性和高速信号参数控制的要求也越高。I-PEX官方资料显示，CABLINE®-UA II可适配AWG42、AWG44、AWG46 Micro-Coaxial Cable；其中50Ω应用对应AWG44或更细规格，线材最大外径参考为0.3mm。 在实际工程中，EMI抑制效果还与特性阻抗、屏蔽层覆盖、绝缘层尺寸、中心导体与屏蔽层之间的几何关系、线束长度以及连接器端接质量有关。因此，不能简单理解为“有屏蔽层就不会有干扰”，而应从整个高速信号通道进行设计。对于需要替换原厂线束的项目，我公司可根据原线束的连接器、Pin数、AWG、长度、出线方式及端接结构，提供 I-PEX 81467-100B-02-D兼容替代线束方案，重点针对屏蔽连续性和批量制造一致性进行控制。

---

选型和兼容与替代方案参考及建议：工程验证应同时核对连接器、线材和EMI要求

对于工程师进行选型或采购人员寻找替代供应商时，建议不要仅依据“40Pin + AWG#44”判断兼容，而应将 I-PEX 81467-100B-02-D、20497-040T-30、AWG#44 作为基础识别信息，再进一步确认连接器系列、0.3mm Pitch、线束长度、端接方向、屏蔽结构以及目标阻抗等参数。CABLINE®-UA II官方资料显示，其40Pin方案属于26/32/40/50Pin系列之一，同时具有小型化结构和多点接地设计；官方还给出了采用约0.29mm外径线材的转轴穿线参考案例，说明该系列对狭窄空间布线具有针对性。 在替代选型时，如果设备已经完成PCB和连接器布局，优先保持原连接器接口、Pin数和机械尺寸不变，再根据实际高速信号需求匹配AWG#44 Micro-Coax及相应阻抗结构；若产品存在明显EMI问题，则应进一步验证屏蔽端接、接地连续性、串扰、插损和回损，而不能仅通过更换线径解决。

---

极细同轴线束的EMI性能，本质上是“线材+端接+连接器+接地”的系统问题
I-PEX 81467-100B-02-D 所代表的CABLINE®-UA II极细同轴线束方案，兼顾了小型化、高密度布线和高速信号传输需求。其EMI抑制并非由单一结构完成，而是依靠极细同轴线自身的屏蔽结构、连接器屏蔽设计以及多点接地共同构成完整的抗干扰路径。对于工程师而言，进行兼容替代时应重点验证屏蔽连续性、特性阻抗、信号完整性和机械端接可靠性；对于采购人员，则可以围绕81467-100B-02-D、20497-040T-30、AWG#44等核心信息进行供应商和样品确认。我是【雷速极细同轴线束网】，专注高速极细同轴线束及连接器的研发与替代方案，如您有选型或验证以及产品需求，欢迎联系：张经理 18913228573（微信同号）。我公司可提供 I-PEX 81467-100B-02-D兼容替代极细同轴线束方案，可根据客户实际设备需求进行线材、长度、Pin数及端接结构匹配，为高速、小型化电子设备提供极细同轴线束配套。
