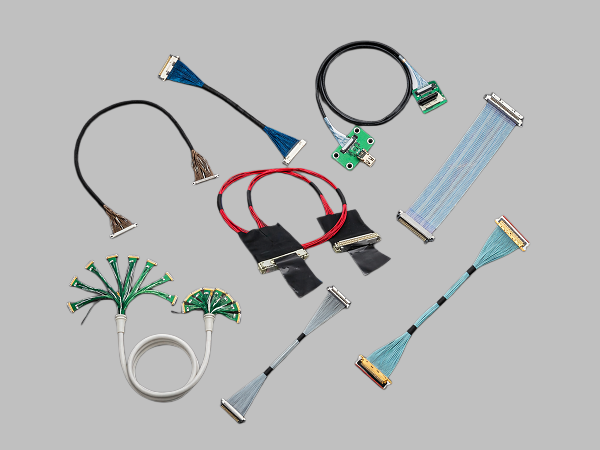

面向高速、小型化设备的极细同轴线束解决方案

随着笔记本电脑、AI终端、高性能显示设备、工业视觉设备、高速摄像设备及其他智能电子产品不断向轻薄化、高速化和高密度方向发展，设备内部的信号传输对线束提出了更高要求。传统排线在高速信号传输、阻抗控制、抗串扰以及空间利用率等方面逐渐面临更多挑战，极细同轴线束凭借独立屏蔽、良好的高速信号完整性以及较高的布线灵活性，成为高速电子设备内部互连的重要方案。本文围绕 I-PEX CABLINE®-UM 系列 50Pin 极细同轴线束展开介绍，重点参考 I-PEX 82900-100B-02-D 产品，其采用40AWG极细同轴线、300mm长度以及1-N线位定义，线材端配套使用的连接器型号为 20878-050T-01。针对工程师在产品设计、线束选型、空间布局以及高速信号传输方面的需求，同时结合采购人员在料号对应、兼容替代、批量供应和成本控制方面的关注点，我们公司可提供 I-PEX 82900-100B-02-D兼容替代线束方案，可根据客户实际设备结构、线长、线序、连接器及电气性能要求进行极细同轴线束定制开发与生产。

---

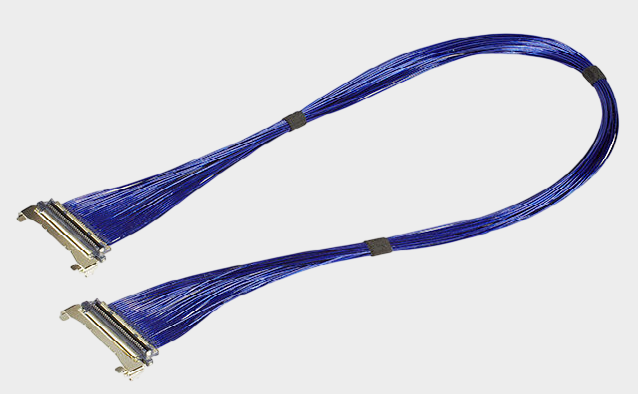

I-PEX 82900-100B-02-D产品结构与核心配置

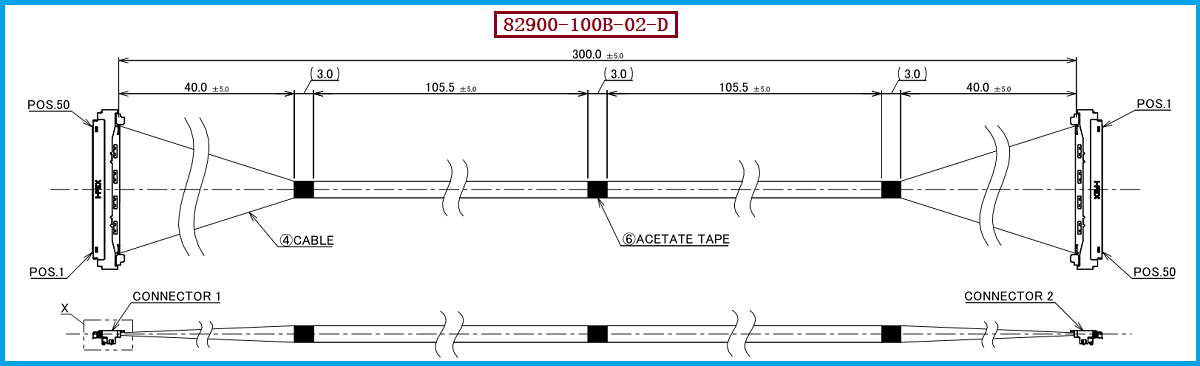

从产品配置来看，I-PEX 82900-100B-02-D 属于 CABLINE®-UM 50Pin 极细同轴线束方案，核心线材采用 40AWG Micro-Coaxial Cable（极细同轴线），参考线长为300mm，线位定义采用1-N结构，即一端与高密度连接器进行集中连接，另一端根据实际系统需求进行对应的线位分配和端接。其配套线材端连接器型号为 20878-050T-01，属于 CABLINE®-UM Plug Housing 产品体系中的50Pin规格。对于工程师而言，这一组合的重点并不只是“50Pin+40AWG+300mm”几个参数，而是需要同时确认连接器规格、线位定义、线序、端接方式、线材阻抗、屏蔽结构以及最终装配尺寸；对于采购人员而言，则应以完整料号 82900-100B-02-D 作为初步识别依据，再结合实际BOM、图纸及样品进行替代确认，避免因仅按照Pin数或线长采购而造成型号混淆。

---

极细同轴线的结构组成及工作原理解析

极细同轴线虽然外径非常小，但其内部并不是简单的一根金属导线，而是由中心导体、绝缘层、屏蔽层以及外护套等结构共同组成。中心导体负责传输高速电信号；绝缘层用于实现导体之间的电气隔离，并参与控制整体传输阻抗；外围屏蔽层通常围绕信号导体形成屏蔽结构，可以减少外部电磁噪声对高速信号的影响，同时降低高速信号向周围电路产生的辐射；最外层护套则承担机械保护、绝缘及耐弯折等作用。其工作原理可以理解为：高速电信号沿中心导体传播，绝缘层与导体、屏蔽层共同构成受控的传输结构，使信号在较高频率下仍能保持相对稳定的电气特性；屏蔽层则通过接地形成电磁隔离环境，从而改善抗干扰能力和信号完整性。因此，在USB4、Thunderbolt、高速显示、工业视觉及高速摄像等应用中，极细同轴线不仅承担“导电”功能，更承担高速信号传输链路中的阻抗控制、EMI抑制和信号完整性保障作用。

---

CABLINE®-UM连接器与高速传输设计优势

I-PEX CABLINE®-UM 是针对极细同轴线及高速信号连接应用开发的0.4mm间距连接器系列，具有高密度、小型化以及高速传输等特点。该系列采用 0.4mm Contact Pitch，并提供30Pin、40Pin、50Pin、60Pin等规格，连接器配合高度约为 2.2±0.15mm，采用 Vertical（Right Angle）结构，可适应设备内部紧凑型空间布局。同时，CABLINE®-UM采用 I-PEX ZenShield®全EMI屏蔽技术及多点接地设计，有助于提高高速信号环境下的EMC表现，并配备Mechanical Lock机械锁扣结构，提高连接稳定性。官方产品资料显示，该系列面向最高40Gbps/lane PAM3级别的高速传输应用，并可用于USB4、Thunderbolt、DisplayPort、eDP、HDMI、MIPI等高速接口场景。对于工程师而言，这意味着线束设计不能仅关注机械尺寸，还应同步考虑阻抗、插入损耗、回波损耗、串扰、屏蔽连续性和连接器端接质量；对于采购人员而言，则应重点确认原厂料号、连接器Pin数、线径、长度及线位定义是否完全匹配。

---

从单一线束替代走向高速互连整体解决方案
I-PEX 82900-100B-02-D 是一款以CABLINE®-UM连接器体系为基础的50Pin、40AWG、300mm、1-N极细同轴线束方案，其核心价值在于通过极细同轴线与高密度连接器相结合，在有限设备空间内实现多通道高速信号连接。其配套 20878-050T-01 连接器、0.4mm间距、高速传输设计、ZenShield®屏蔽及机械锁扣结构，使其适用于高密度、高速率和小型化电子设备内部互连。对于工程师而言，应重点关注机械、电气和信号完整性的整体匹配；对于采购人员而言，则应重点关注料号对应、兼容性验证、批量一致性、交付能力和成本优化。我是【雷速极细同轴线束网】，专业定制生产极细同轴线束及配套端子、板端连接器，如您需要技术评估或项目合作，请联系：张经理 18913228573（微信同号）。我们公司可围绕 I-PEX 82900-100B-02-D 提供极细同轴线束兼容替代、样品开发及批量生产服务，帮助客户在保证实际使用需求的基础上，获得更加灵活的极细同轴线束供应选择。
