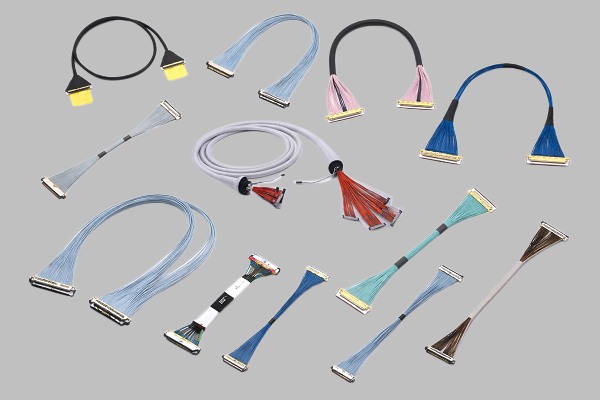

极细同轴线束与FPC并非简单替代，关键要看设备结构和信号需求

在笔记本电脑、平板电脑、摄像模组、显示设备以及铰链结构产品中，工程师经常会遇到一个实际问题：原本使用FPC的连接方式，能不能改成极细同轴线束？从工程设计角度来看，答案并不是简单的“能”或“不能”，而是需要根据设备内部空间、信号数量、传输速率、连接器结构、弯折方式以及EMI要求综合判断。FPC具有柔性、整体性强、适合大面积走线等特点，而极细同轴线束则是由独立的极细同轴线与微型连接器组成，更适合需要高密度、高速信号连接以及局部独立布线的结构。以 I-PEX 82897-100B-02-D 为例，该产品属于 CABLINE®-UA II 40Pin Micro-Coaxial Harness，采用44AWG极细同轴线，长度为100mm；其线材端使用 20497-040T-30 连接器，连接器为 40PIN，0.3mm Pitch。I-PEX官方资料显示，CABLINE®-UA II采用0.3mm间距、Vertical（Right Angle）结构，并提供26、32、40、50Pin规格。

---

什么时候可以考虑用极细同轴线束替代FPC？

如果设备内部需要的是多路高速信号连接，而且连接区域空间非常紧凑，同时还存在转轴、活动机构或者需要将线束穿过狭窄通道的情况，那么极细同轴线束就具有较强的替代设计价值。CABLINE®-UA II本身采用小型化0.3mm Pitch结构，40Pin连接器尺寸非常紧凑，并且I-PEX官方展示了通过转轴的应用参考：采用约0.29mm外径Micro-Coax制作的26Pin线束，可以通过Φ2.65mm内径空间。 这意味着在某些传统FPC不容易进行独立布线、空间受到限制或需要更加灵活的线束路径设计时，可以将极细同轴线束作为一种连接方案进行评估。不过，工程师不能因为“极细同轴线更细”就直接把FPC取消，而应重新检查原FPC的Pin定义、信号类型、差分阻抗、长度、连接器位置、弯折半径和机械运动范围。如果这些条件能够通过极细同轴线束重新实现，那么才具备兼容替代的工程基础。

---

以I-PEX 82897-100B-02-D为例，替代FPC时更需要关注高速信号与连接器匹配

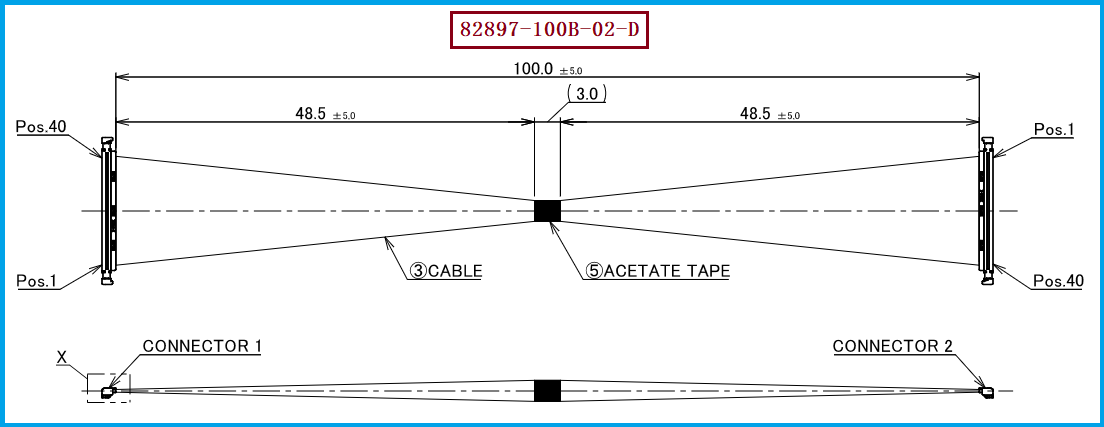

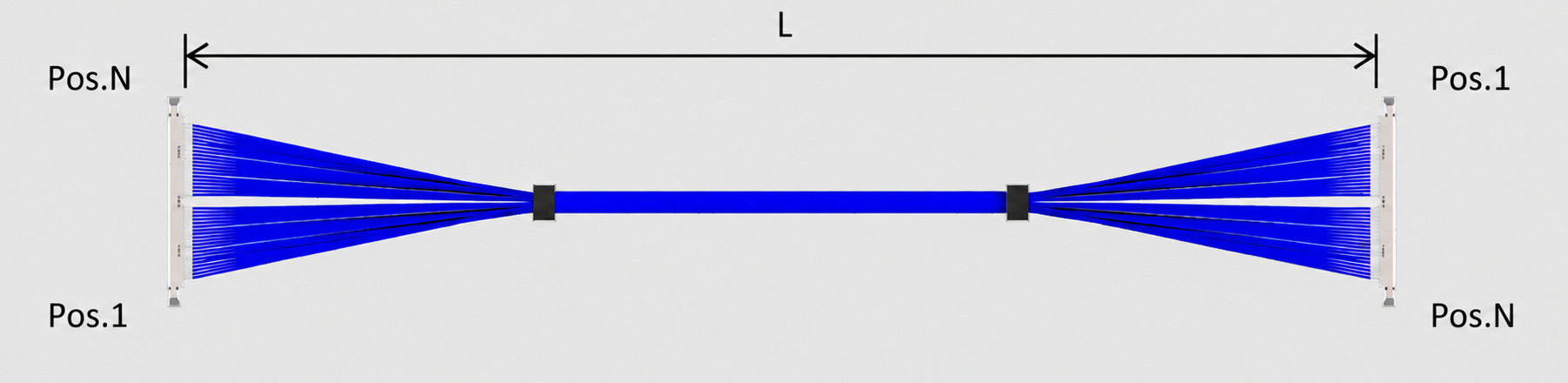

对于实际项目，I-PEX 82897-100B-02-D可以作为极细同轴线束替代方案的具体参考型号。该线束为40Pin、100mm、1-N结构，采用44AWG Micro-Coax；与之对应的线材端连接器为 20497-040T-30，属于CABLINE®-UA II 40Pin Plug Housing，Contact Pitch为 0.3mm。 I-PEX资料显示，CABLINE®-UA II的参考传输能力为5Gbps/lane NRZ，并列出了USB 3.1 Gen1、V-by-One HS 1.4、HDMI 1.3、eDP以及MIPI等应用参考，但实际性能仍需要结合线材规格、线束长度、PCB设计和信号完整性进行评估。 因此，如果采购人员需要寻找FPC替代线束，不能只要求供应商提供“40Pin极细同轴线”，而应明确到连接器型号、40PIN、0.3mm Pitch、44AWG、线长、端接关系以及阻抗等具体条件。只有这些关键参数能够与原系统匹配，替代方案才有进一步验证的意义。

---

选型和兼容与替代方案参考及建议

对于工程师来说，如果计划将FPC改为极细同轴线束，建议先从原FPC的实际功能出发，确认需要传输的信号数量和信号类型，再确定极细同轴线束的Pin数、线材规格和连接器结构；如果项目需要40路信号，可重点评估 CABLINE®-UA II 40PIN、0.3mm Pitch方案，并进一步核对PCB端母座与线材端连接器是否匹配。对于采购人员，如果原设备已经采用或准备采用I-PEX CABLINE®-UA II体系，则可以将 I-PEX 82897-100B-02-D作为具体替代开发参考，同时要求供应商按照原型号的连接器、Pin数、线材AWG、长度、端接方式及信号要求进行样品验证，而不能只依据外观尺寸进行替换。I-PEX官方资料中，40Pin还对应100mm、200mm、300mm等不同长度方案，说明同系列线束也需要根据实际长度和端接结构进行区分。 我们公司可提供：I-PEX 82897-100B-02-D兼容替代线束方案，可根据客户实际设备的连接器、40PIN、0.3mm Pitch、极细同轴线材、长度及端接要求进行兼容开发与样品验证，为原FPC改线、原厂线束替代以及新产品线束设计提供制造支持。

---

极细同轴线束能否替代FPC，取决于“系统匹配”而不是单纯的线材替换
极细同轴线束并不能在所有场景下直接替代FPC，但在高速信号、高密度连接、空间受限、转轴穿线以及需要独立线束布线的应用中，可以作为FPC之外的重要连接方案进行工程评估。以 I-PEX 82897-100B-02-D 为例，其40PIN、0.3mm Pitch连接器、44AWG Micro-Coax及100mm线长，为工程师进行极细同轴线束替代设计提供了明确的产品参考。对于实际替代项目，应重点关注连接器型号 20497-040T-30、40PIN、0.3mm Pitch、线材规格、长度、阻抗、信号完整性及机械走线空间，而不是仅仅比较FPC和极细同轴线束的外观。通过对这些参数进行逐项匹配和样品验证，才能判断某一设备是否真正适合采用极细同轴线束替代FPC。我是【雷速极细同轴线束网】，长期深耕高速传输极细同轴线束与精密连接器生产开发，可提供稳定可靠的替代方案支持，详情可联系：张经理 18913228573（微信同号）。CABLINE®-UA II官方资料也明确强调其小型化、穿越转轴、EMI屏蔽及多点接地等设计特点，为此类紧凑型高速连接应用提供了产品基础。
