极细同轴线传输频率能达到多少GHz？

在高速电子设备中，工程师经常会关注一个问题：极细同轴线传输频率能达到多少GHz？实际上，“GHz”描述的是信号频率，而“Gbps”描述的是数据传输速率，两者并不能简单画等号。极细同轴线是否能够稳定传输GHz级高速信号，需要综合考虑线缆阻抗、导体尺寸、绝缘介质、屏蔽结构、线缆长度、连接器以及PCB信号完整性等因素。以本次产品 I-PEX 82898-100B-02-D 为例，其采用CABLINE®-UA II 40Pin连接方案，配套AWG#44、50Ω Micro-Coax极细同轴线，标准长度为300mm；I-PEX对CABLINE®-UA II系列给出的参考传输能力为5 Gbps/lane NRZ，并列出USB 3.1 Gen1、V-By-One HS 1.4、HDMI 1.3等高速应用参考。因此，在工程选型时，与其简单追求“能达到多少GHz”，更应该关注具体线束在目标频段下的阻抗控制、插损、回损、串扰以及连接器配合后的整体信号完整性。

---

AWG#44为什么适合短距离高速信号连接？

I-PEX 82898-100B-02-D使用的是40Pin、AWG#44、50Ω Micro-Coaxial Cable，两端配套线材端连接器型号为20497-040T-30，对应CABLINE®-UA II的0.3mm Contact Pitch。需要特别说明的是，这里的0.3mm更准确地说是连接器端子间距，而不是极细同轴线之间的线材间距。AWG#44本身具有较小的线径尺寸，可以帮助缩小线束占用空间，使40Pin高密度信号能够在有限的设备内部完成布线；同时，同轴结构通过中心导体、绝缘层和屏蔽层形成相对完整的传输结构，更适合对阻抗和抗干扰有要求的高速信号场景。I-PEX资料显示，CABLINE®-UA II支持AWG42、AWG44、AWG46 Micro-Coaxial Cable，其中50Ω Micro-Coax对应AWG44或更细规格，最大适用外径为0.3mm。

---

300mm线长与高速信号传输有什么关系？

对于工程师而言，极细同轴线并不是“越细、越长、速度越高”这么简单。82898-100B-02-D的标准长度为300mm，在笔记本、显示模组、摄像设备及其他空间受限电子产品内部，这类短距离线束能够减少高速信号长距离传输带来的设计压力，同时还可以利用极细同轴结构实现高密度布线。CABLINE®-UA II采用垂直直角结构，Contact Pitch为0.3mm，支持26/32/40/50Pin，并针对小型化和转轴穿线应用进行了设计；I-PEX官方资料还给出了0.29mm外径同轴线26Pin线束穿过Φ2.65mm转轴或软管的参考示例。因此，对于采购和研发人员来说，选购这类线束时不应只看“AWG44”或“300mm”单一参数，而应该同时核对Pin数量、阻抗、线长、连接器型号、Pin定义、出线结构以及实际高速信号要求。

---

选型和兼容与替代方案参考及建议

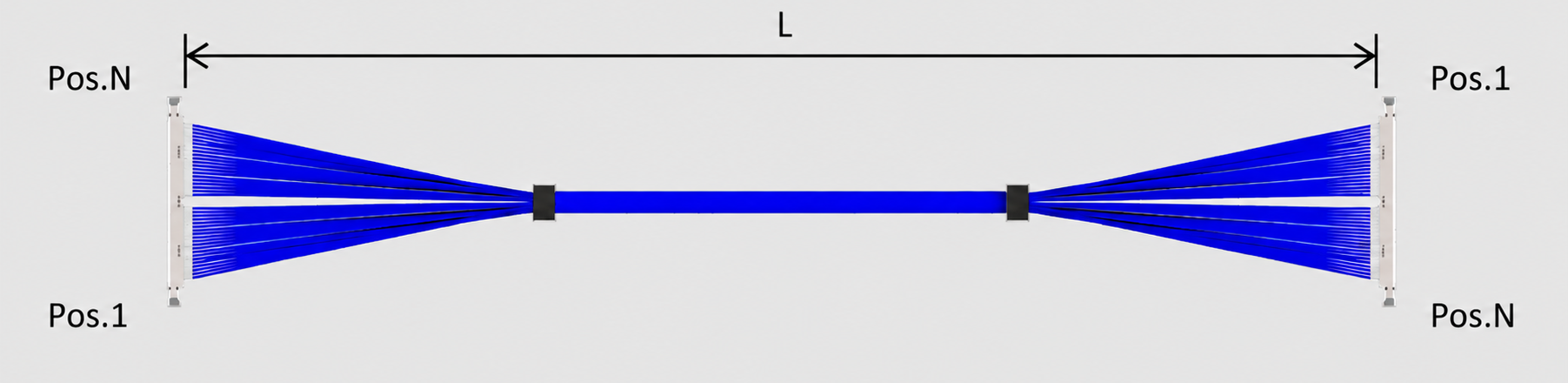

针对使用I-PEX 82898-100B-02-D的设备，如果需要进行国产化、供应链替代或批量采购，建议工程师和采购人员重点核对原线束的40Pin、AWG#44、50Ω、300mm、1-N结构、连接器型号20497-040T-30以及0.3mm Contact Pitch等关键条件，同时确认两端Pin定义是否保持原图纸的反向对应关系。对于高速信号应用，还应根据实际系统验证阻抗一致性、信号衰减、串扰及连接可靠性，而不能仅通过外观或连接器型号判断是否能够完全替代。我们公司可提供：I-PEX 82898-100B-02-D兼容替代线束方案，可根据客户提供的原线束型号、工程图纸或实物样品，对40Pin、AWG#44、50Ω、300mm等关键规格进行匹配，并围绕连接器端接、Pin定义、线长及线束结构进行兼容替代开发，为研发打样、供应链替代及批量采购提供极细同轴线束方案。

---

判断极细同轴线高速能力不能只看“GHz”

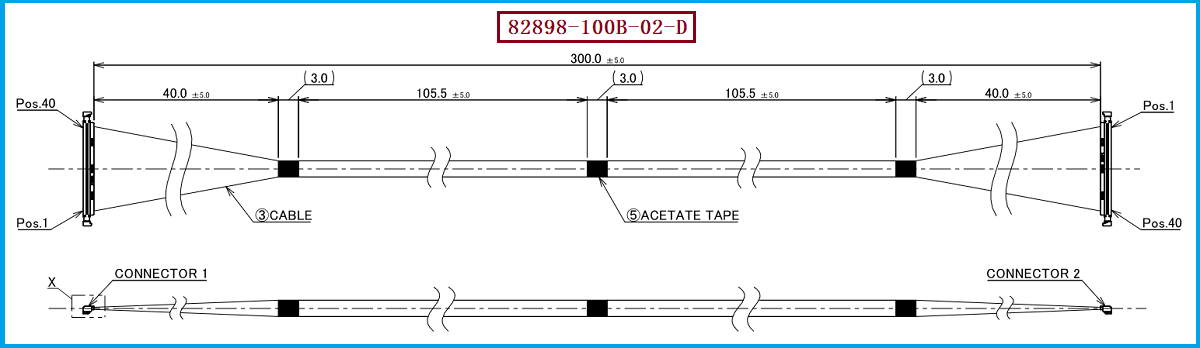

I-PEX 82898-100B-02-D是一款CABLINE®-UA II 40Pin极细同轴线束，采用AWG#44、50Ω Micro-Coaxial Cable，长度300mm，1-N结构，线材端连接器型号为20497-040T-30，配套连接器端子间距为0.3mm。对于“极细同轴线传输频率能达到多少GHz”这一问题，工程上不能简单给出一个脱离测试条件的固定GHz数值，更合理的判断方式是结合具体线材结构、阻抗及高速信号测试结果进行评估；而I-PEX针对CABLINE®-UA II给出的5 Gbps/lane NRZ属于参考传输能力。我是【雷速极细同轴线束网】，长期深耕高速传输极细同轴线束与精密连接器生产开发，可提供稳定可靠的替代方案支持，详情可联系：张经理 18913228573（微信同号）。因此，对于需要进行替代采购或国产化开发的客户，应把“连接器兼容+AWG线规+阻抗+长度+Pin定义+信号完整性”作为整体方案进行确认。

关于我们

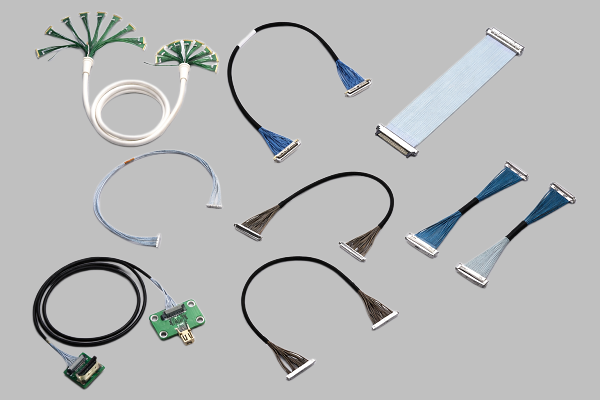

雷速极细同轴线束网 隶属于 苏州汇成元电子科技有限公司，我们专注于 极细同轴线束 的研发、生产与定制服务；公司深耕高速传输领域，具备成熟的制造工艺、严格的品质管理体系以及丰富的行业应用经验，产品广泛应用于消费电子、工业控制、医疗设备、智能安防等领域。我们欢迎各行业客户随时联系咨询。
