极细同轴线束能抗多少伏电压？额定电压与耐压测试要分清

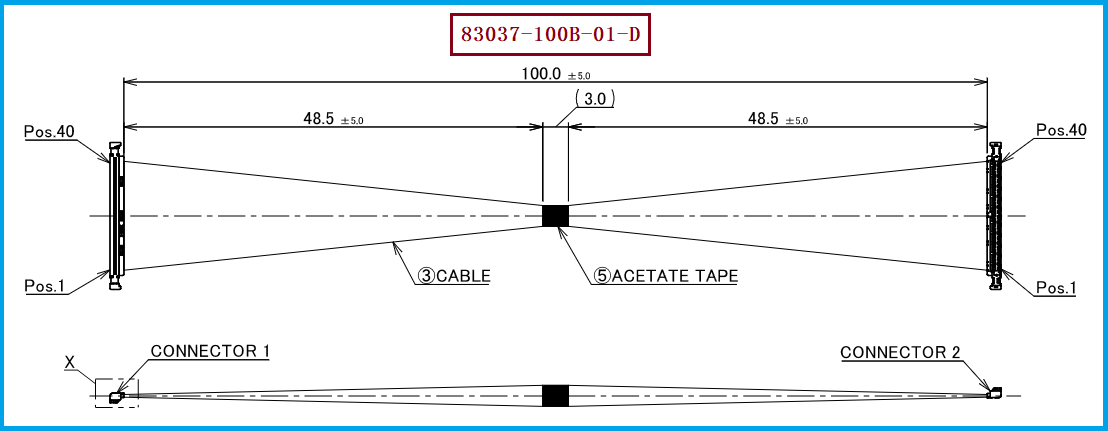

工程师和采购人员在选用极细同轴线束时，经常会问“这款线束能抗多少伏电压”。对于 I-PEX 83037-100B-01-D，首先需要区分“额定工作电压”和“耐压测试电压”两个概念。该型号属于 CABLINE®-UA II 40Pin极细同轴线束，长度为 100mm，采用 AWG#44、50Ω Micro-Coaxial Cable，两端为1-1结构，线材端使用的连接器型号为 20497-040T-30。I-PEX官方CABLINE®-UA II系列资料给出的额定电压为50V AC，而83037具体工程图给出的耐电压要求为AC 100V，因此不能简单理解成“可以长期工作在100V”。其中50V AC更适合用于产品正常工作电压的选型参考，而AC 100V属于具体线束工程图中的耐压测试要求，主要用于验证绝缘系统在规定测试条件下的绝缘能力。

---

为什么耐压可以高于正常工作电压？极细同轴线的绝缘设计是关键

极细同轴线束中的“耐压”主要与导体之间、导体与屏蔽层之间的绝缘系统有关，并不是单纯由AWG线径大小决定。对于 83037-100B-01-D，40根AWG#44、50Ω极细同轴线通过小型化连接器进行高密度排列，因此实际电气安全性能还涉及线材绝缘层、屏蔽结构、连接器端子间绝缘以及端部加工质量。83037C0工程图同时规定了**漏电流2.0mA Max.、绝缘电阻50MΩ Min.（DC100V）**等电气要求，这些参数与耐压测试共同用于评价线束的绝缘性能。需要注意的是，极细同轴线主要用于高速信号传输，并不意味着其适合作为高电压电源线使用；如果项目实际电压接近连接器或线束额定值，应进一步核对整套系统的绝缘距离、爬电距离、工作环境以及安全认证要求。

---

100mm长度、40Pin结构，选型时不能只看“100V耐压”

从工程师实际选型角度来看，83037-100B-01-D的核心价值并不是单纯追求高电压，而是在有限空间内实现多通道、高密度的信号连接。该线束为40Pin、100mm、AWG#44、50Ω、1-1结构，配套CABLINE®-UA II连接器采用0.3mm Contact Pitch、Vertical Right Angle结构，官方还将该系列的5 Gbps/lane NRZ列为参考传输速度。也就是说，如果应用于显示、摄像、数据传输等高速信号系统，工程师除了确认电压条件，还应该重点检查阻抗、信号完整性、Pin定义、连接器配合、屏蔽连续性以及线束长度。采购人员在询价时也不建议只写“40Pin、100mm极细同轴线”，而应明确到83037-100B-01-D、AWG#44、50Ω、1-1、20497-040T-30等关键参数，以减少不同供应商之间规格理解不一致的问题。

---

选型和兼容与替代方案参考及建议

如果客户现有设备使用的是I-PEX CABLINE®-UA II 40Pin线束，在进行国产化或兼容替代时，应重点确认连接器系列、Pin数量、线材AWG、阻抗、线束长度、端接方式及Pin定义。其中，83037-100B-01-D与同系列的82897-100B-02-D虽然同为40Pin、100mm、AWG#44，但两者分别属于1-1和1-N结构，因此不能仅凭Pin数和长度判断可以直接替换。I-PEX官方型号资料明确将83037列为40Pin、100mm、1-1线束，同时配套40Pin Plug Housing为20497-040T-30。 我们公司可提供：I-PEX 83037-100B-01-D兼容替代线束方案，可根据客户设备实际需求，对40Pin、AWG#44、50Ω、100mm、1-1结构以及20497-040T-30连接器等关键参数进行匹配开发，并可结合实际应用对线束长度、端接结构和电气性能要求进行确认，为工程打样、国产替代和批量采购提供极细同轴线束解决方案。

---

83037-100B-01-D的“100V”是耐压测试要求，不是长期工作电压
回答“I-PEX 83037-100B-01-D极细同轴线束能抗多少伏电压”时，不能简单只给出一个“100V”的数字。对于该型号，工程图明确给出的耐电压要求为AC 100V，同时给出了绝缘电阻50MΩ Min.（DC100V）和漏电流2.0mA Max.等电气指标；而CABLINE®-UA II连接器系列的额定电压为50V AC。因此，工程应用中应将“正常工作电压”和“耐压测试电压”分别理解，并以具体线束、连接器及整机系统的实际设计要求进行确认。我是【雷速极细同轴线束网】，致力于高速接口极细同轴线束与精密连接器的兼容替代与量产支持，项目咨询请联系：张经理 18913228573（微信同号）。对于这款100mm、40Pin、AWG#44、50Ω、1-1结构的I-PEX 83037-100B-01-D极细同轴线束，真正进行替代选型时，除了耐压，更应同步关注高速信号性能、阻抗匹配、Pin定义、连接器结构和整体可靠性。
