随着笔记本电脑、工控显示、医疗设备以及AR/VR产品不断向轻薄化、高速化发展，设备内部的数据传输对于高速连接方案的要求也越来越高。尤其是在eDP显示、MIPI高速传输以及内部高速模组连接中，极细同轴线束（Micro Coaxial Cable）已经成为主流方案之一；很多工程师在实际设计过程中都会关注一个问题：为什么一些线径非常细的高速线束，长度做到300mm后，依然能够稳定传输高速信号？

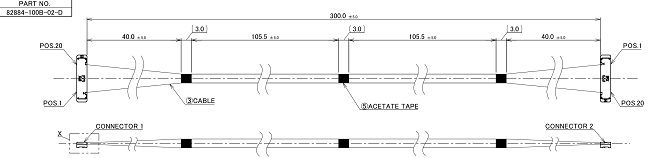

以 I-PEX 82884-100B-02-D 为例，这类 CABLINE-SS 系列极细同轴线束之所以能够在较长距离下保持稳定的高速性能，并不仅仅依赖于线材本身，而是连接器结构、阻抗控制、屏蔽设计以及整体SI优化共同作用的结果。

---

一、I-PEX 82884-100B-02-D 为什么能够实现300mm高速稳定传输？

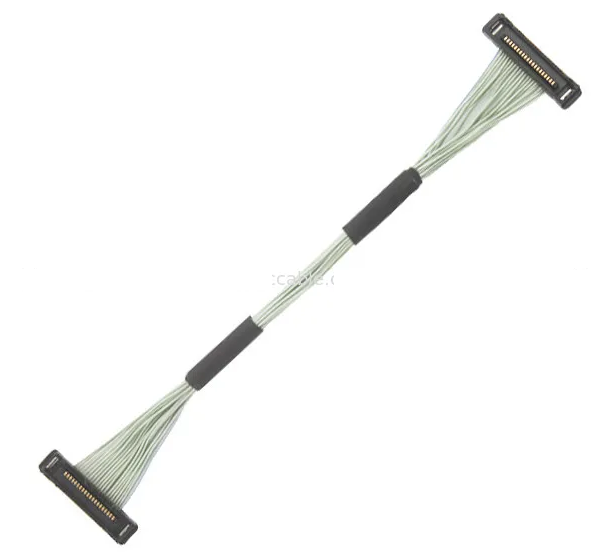

I-PEX 82884-100B-02-D 本质上是一款20Pin高速极细同轴线束组件，广泛应用于笔记本屏线、高速显示连接以及各类内部高速模组连接场景；该方案采用40AWG Micro Coaxial Cable结构，相较传统LVDS线束，其优势主要体现在以下几个方面：

1. 阻抗一致性更稳定；

2. 高速串扰更低；

3. EMI电磁干扰抑制能力更强；

4. 更适合高速差分信号传输；

在高速传输系统中，真正决定信号完整性的，并不仅仅是线束长度，而是整条传输链路的阻抗连续性与结构稳定性。

CABLINE-SS 系列采用0.4mm Pitch超细间距设计，并结合多层屏蔽结构，使高速差分信号在300mm长度条件下依然能够保持较低损耗与较好的稳定性；尤其在以下应用场景中，其优势更加明显：

5. eDP高速显示接口；

6. USB高速显示方案；

7. MIPI高速数据传输；

8. 高刷新率显示屏连接；

9. 超薄笔记本内部连接；

由于CABLINE-SS系列本身支持较高的数据速率，因此在高分辨率、高刷新率以及高速图像传输设备中，已经成为非常常见的高速连接方案。

---

二、20373-R20T-06 连接器为什么对SI性能至关重要？

I-PEX 82884-100B-02-D 所采用的连接器型号为：20373-R20T-06，该型号属于 CABLINE-SS 系列20Pin Micro Coax Plug Connector，其特点包括：

连接器厚度更薄；

插接深度较小；

接触结构稳定；

适合超薄设备内部布局；

很多高速设计项目中，工程师往往更加关注线材本身，却容易忽略连接器区域对SI（Signal Integrity）的影响；实际上，在高速差分信号传输过程中，连接器区域通常才是阻抗变化最明显的位置。如果连接器结构设计不合理，就容易产生：阻抗突变；反射增加；插入损耗上升；Eye Diagram恶化。

20373-R20T-06 针对高速传输进行了专门优化，其接触结构能够有效降低插接区域的反射与损耗，因此即使在线束长度达到300mm时，依然能够维持较好的信号完整性表现；此外，该系列连接器还具备较好的抗震性与抗偏移能力，因此在Notebook转轴区域、高频开合设备内部也被广泛采用。对于需要长期稳定运行的高速设备而言，连接稳定性往往比单纯“线更细”更加重要。

---

三、高速项目选型时需要重点关注哪些问题？

如果项目涉及以下应用：eDP显示接口、LVDS升级方案、高刷新率显示屏、工业内高速显示、内部高速模组连接；那么在选型过程中，建议重点关注以下几个方面：

1、是否需要长期稳定运行高速信号：高速设备对于阻抗稳定性与传输一致性要求较高，必须优先考虑成熟的高速连接方案。

2、设备内部空间是否受限：超薄设备、转轴区域以及小型化结构，对线束弯折能力与厚度控制要求非常严格。

3、是否需要超薄布线设计：极细同轴线束相比传统方案，更适合轻薄型设备内部走线。

4、EMI与串扰要求是否严格：高速显示设备对于EMI控制要求越来越高，多层屏蔽结构能够有效降低干扰风险。

5、后期是否需要兼容替代或国产化方案：对于部分工控、医疗以及国产笔记本项目来说，兼容替代方案能够有效降低整体采购成本与交期压力。

以82884-100B-02-D为例，其属于典型的20Pin高速极细同轴方案，目前我们已经能够实现兼容 CABLINE-SS 接口结构的线束组件生产，支持20Pin、30Pin、40Pin等多种规格。针对不同设备空间、长度以及阻抗需求，也可以提供定制化极细同轴线束解决方案。

---

四、为什么未来高速设备会越来越依赖极细同轴线束？

随着电子设备不断向轻薄化、高性能方向发展，内部连接方案也需要同时满足：更小型化、更高传输速率、更低信号损耗、更强EMI控制能力；传统普通线束在长度增加后，容易出现：串扰增加、阻抗不连续、EMI问题加剧、高速信号衰减；而极细同轴线由于具备独立屏蔽结构，因此在高速差分信号传输方面具有天然优势。

这也是近年来 I-PEX、HRS、JAE 等高速连接方案，在以下领域应用越来越广泛的重要原因：笔记本电脑、车载显示、VR/AR设备、工控显示、医疗影像设备；从行业发展趋势来看，未来高速内部连接将持续向：更细Pitch、更高频率、更长距离、更高集成度方向发展，而Micro Coaxial Cable依然会是高速连接领域的重要核心方案之一。

---

I-PEX 82884-100B-02-D 能够在300mm长度下依然保持较好的信号完整性，并不是单一因素决定的；其背后涉及：高速连接器结构优化、极细同轴线材设计、阻抗一致性控制、多层屏蔽结构、整体SI高速优化；对于高速显示、超薄设备以及高频数据传输应用而言，CABLINE-SS 系列极细同轴线束方案，目前依然是一种非常成熟且稳定的高速内部连接解决方案。
