I-PEX 82286-100B-02-D极细同轴线束：面向高密度、高速传输的内部连接方案

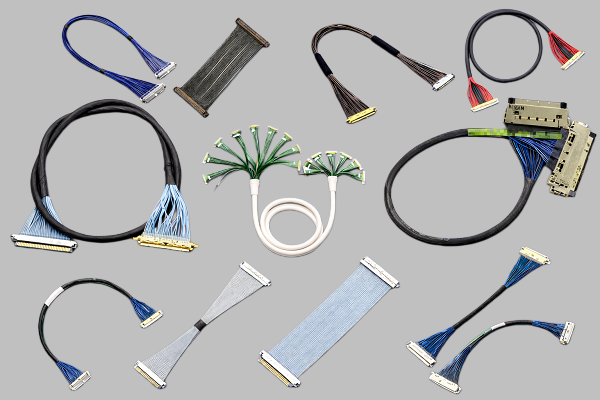

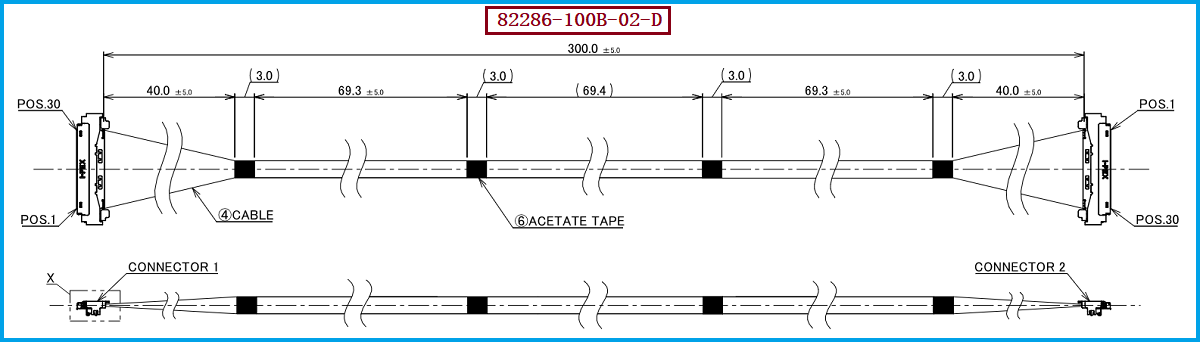

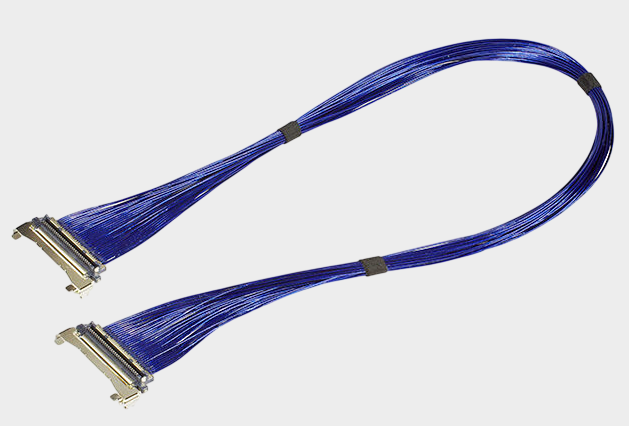

对于笔记本电脑、AI终端、高性能显示设备、工业视觉设备及其他空间受限的电子产品而言，内部线束不仅需要完成稳定的信号传输，还要兼顾连接器尺寸、布线空间、弯折路径以及长期可靠性。本文重点介绍的 I-PEX 82286-100B-02-D，属于I-PEX CABLINE®-UM系列30PIN极细同轴线束方案。从前期资料来看，该系列连接器采用0.4mm超细触点间距、90°直角出线结构，并支持高速信号传输；其中，82286-100B-02-D对应30PIN、40AWG Micro-Coaxial Cable、约300mm长度的评估用线束方案。对于工程师而言，这类结构能够在有限空间内完成多通道高速信号布线；对于采购人员而言，则可以重点关注线束长度、线径、Pin数、连接器配合关系以及端接工艺等参数是否与现有设计一致。本产品线材端使用的连接器型号为 20878-030T-01，连接器规格为30PIN、0.4MM间距，适合对小型化、高密度和高速传输有要求的设备内部连接应用。

---

极细同轴线可以弯多少次不断？工程选型不能只看“弯折次数”

“极细同轴线可以弯多少次不断？”是工程师在进行线束选型时经常关注的问题，但实际上，很难用一个固定数字概括所有极细同轴线束的弯折寿命。极细同轴线的耐弯折能力与导体结构、线径、铜丝绞合方式、绝缘材料、屏蔽层结构、弯曲半径、弯折角度、移动速度、弯折方向以及是否存在持续拉力等因素密切相关。尤其是40AWG等级的极细同轴线，线材本身尺寸非常小，虽然具备良好的空间适应能力，但在反复动态弯折场景中更需要合理控制弯曲半径，避免出现过度折弯、局部压伤、屏蔽层疲劳或导体疲劳等问题。因此，工程设计时不能简单理解为“弯几千次、几万次就一定不断”，而应根据实际使用状态进行弯折寿命验证。对于 I-PEX 82286-100B-02-D这类高速极细同轴线束，建议在产品开发阶段结合实际设备结构，对线束固定方式、走线路径、最小弯曲半径以及动态运动范围进行评估；如果应用属于转轴、滑轨、反复开合机构等高频动态场景，则应进一步进行专门的动态弯折、拉伸和扭转寿命测试，以实际测试结果作为量产选型依据。

---

从工程师和采购视角看：连接器、Pin数、间距与线材必须整体匹配

在实际采购和替代选型过程中，仅仅确认“30PIN极细同轴线”是不够的，还需要确认连接器系列、端子数量、触点间距、线材规格、线束长度、Pin Assignment以及两端连接形式等关键条件。I-PEX 82286-100B-02-D配套使用的线材端连接器型号为 20878-030T-01，为CABLINE®-UM系列30PIN Plug Housing，连接器触点间距为0.4MM。CABLINE®-UM本身采用0.4mm超细间距设计，并支持30PIN、40PIN、50PIN、60PIN等不同规格，能够满足高密度内部互连需求。对于工程师来说，替代线束不仅要做到“插得上”，还需要重点确认机械尺寸、配合高度、出线方向、信号定义、阻抗要求、屏蔽连续性及高速信号完整性；对于采购人员来说，则应进一步确认连接器料号、线材规格、长度公差、端接质量、批次一致性及供应能力。尤其在高速接口应用中，线束实际上属于信号链路的一部分，因此不能仅按照普通电源线或低速排线的思路进行简单替换。我们公司可提供 I-PEX 82286-100B-02-D 兼容替代极细同轴线束方案，可根据客户设备结构及技术要求，对线材长度、连接器、Pin数、线材规格、端接方式等进行匹配，为工程开发和量产采购提供兼容替代选择。

---

选型和兼容与替代方案参考及建议：不要只对料号，要对整套技术参数

对于需要导入 I-PEX 82286-100B-02-D兼容替代方案的客户，建议工程部门和采购部门共同进行技术确认。首先，应确认原设计所采用的20878-030T-01连接器、30PIN、0.4MM间距以及对应的CABLINE®-UM接口配合关系；其次，需要确认极细同轴线材规格、长度及实际布线路径，特别是设备内部是否存在频繁弯折、反复开合或运动机构。如果属于静态安装，重点通常在于尺寸、信号完整性和连接可靠性；如果属于动态使用，则需要进一步关注线材弯曲半径、弯折寿命和机械应力。对于高速信号应用，还应根据USB4、Thunderbolt、DisplayPort、eDP、MIPI等实际接口要求，对特性阻抗、插入损耗、回波损耗、串扰及屏蔽性能进行验证。采购替代产品时，也建议通过样品测试、小批量验证再进入量产，以避免只按照外观尺寸或料号进行替换而产生兼容风险。我们公司可根据客户提供的原线束样品、图纸或BOM信息，针对 I-PEX 82286-100B-02-D进行极细同轴线束兼容替代开发，并结合实际应用需求进行长度、连接器及线材参数匹配。

---

极细同轴线束的可靠性来自“材料+结构+工艺+应用”的综合匹配
I-PEX 82286-100B-02-D所代表的30PIN极细同轴线束方案，核心价值不仅在于小型化连接，更在于通过30PIN、0.4MM超细间距连接器与极细同轴线材实现高密度、高速信号传输。在实际使用中，“极细同轴线可以弯多少次不断”并没有脱离应用条件的统一答案，真正决定线束寿命的是线材结构、弯曲半径、弯折频率、受力状态及制造工艺等综合因素。因此，工程师在设计阶段应进行针对性的弯折及可靠性验证，采购人员则应从连接器型号、Pin数、间距、线材规格、长度和供应一致性等方面综合判断。我是【雷速极细同轴线束网】，在极细同轴线束领域具备成熟的生产和工程研发经验，可协助完成型号匹配与结构替代，咨询请联系：张经理 18913228573（微信同号）。我们公司可提供 I-PEX 82286-100B-02-D 兼容替代线束方案，面向高速显示、AI设备、工业视觉、笔记本电脑及其他高密度电子设备内部连接需求，为客户提供极细同轴线束的兼容开发与生产制造支持。
