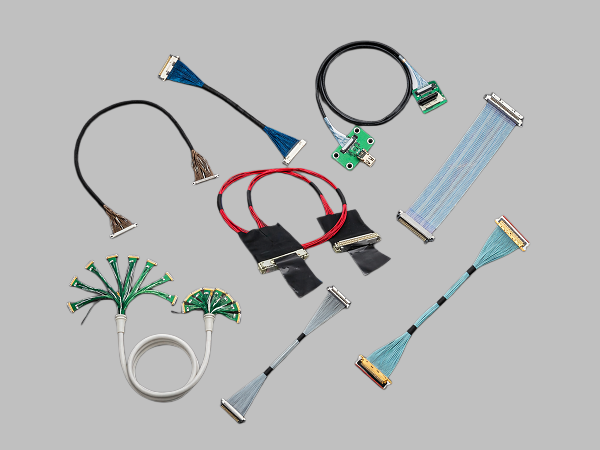

空间受限设备：极细同轴线束发挥优势的典型场景

对于工程师来说，判断设备是否适合采用极细同轴线束，首先可以从安装空间、信号数量和高速传输需求三个方面考虑。以 I-PEX CABLINE®-UA II为例，其连接器采用0.3mm Contact Pitch、Vertical Right Angle结构，Mated Height为1.27±0.1mm，并提供26、32、40、50Pin规格，明显面向高密度、小型化内部连接场景。I-PEX官方还特别展示了其小型Plug能够穿过转轴结构，并以0.29mm外径同轴线制作的26Pin线束通过Φ2.65mm内径转轴或软管作为应用示例。因此，在笔记本电脑显示屏转轴、平板、可穿戴设备、VR/AR设备以及其他内部空间紧凑的电子产品中，当普通线束难以兼顾体积和信号通道数量时，极细同轴线束更适合成为内部高速信号连接方案。

---

高速信号与高密度连接：显示、摄像和数据传输设备更适合

除了尺寸优势之外，极细同轴线束还适用于对高速信号传输和信号完整性有要求的设备。CABLINE®-UA II官方给出的参考传输能力为5Gbps/lane NRZ，并列出了USB 3.1 Gen1、V-By-One HS 1.4、HDMI 1.3、eDP以及MIPI等参考应用。对于显示模组、摄像模组以及小型高速数据设备而言，工程师在设计内部连接时往往需要在有限空间内布置多路信号，同时控制EMI和串扰风险。UA II采用屏蔽及多点接地设计，官方资料说明其通过焊接接触点和机械接触点形成多点接地。因此，这类需要多通道、高密度、轻量化以及高速信号连接的应用，是极细同轴线束比较典型的使用方向。需要注意的是，5Gbps/lane属于I-PEX标注的参考传输能力，具体线束能达到的实际性能仍需结合线材结构、长度、PCB以及整机SI设计进行验证。

---

以I-PEX 83038-100B-01-D为例：工程替代时需要关注哪些参数？

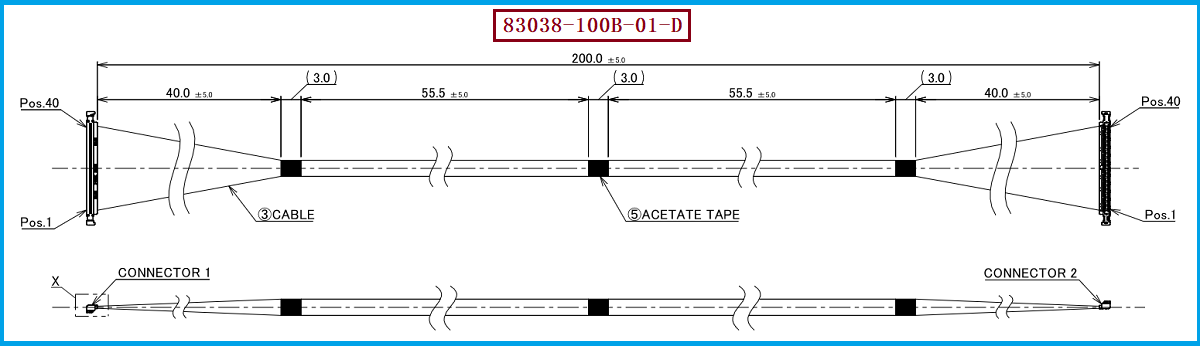

本次介绍的 I-PEX 83038-100B-01-D属于CABLINE®-UA II 40Pin极细同轴线束，官方样品资料显示其为40Pin、44AWG Micro-Coax、长度200mm、1-1结构。该产品线材端使用的连接器型号为 20497-040T-30，线位定义为1-1，即两端对应Pin位进行连接。对于工程师而言，如果原设备采用这一结构，在进行国产替代或第二供应商开发时，不能仅仅确认“40Pin”就直接替换，还需要同步核对0.3mm Contact Pitch、连接器结构、40Pin规格、线材AWG、长度、两端端接形式以及1-1线位定义等关键条件。对于采购人员来说，这些参数也可以作为询价和供应商技术确认时的基础信息，减少因料号相似、Pin数相同但端接结构或线序不同而产生的错料风险。

---

选型和兼容与替代方案参考及建议

如果设备属于空间狭小、高密度、多路高速信号连接场景，可以优先考虑极细同轴线束；如果进一步确定采用CABLINE®-UA II，则建议按照“连接器系列→Pitch→Pin数→线材规格→长度→线位定义→电气性能”的顺序进行核对。对于 83038-100B-01-D，可重点确认CABLINE®-UA II、0.3mm Contact Pitch、40Pin、44AWG Micro-Coax、200mm、1-1以及20497-040T-30等关键条件，再根据实际设备验证阻抗、插损、回损、串扰及机械可靠性。I-PEX官方目前将83038列为40Pin、200mm、1-1评估线束，并同时提供83037（100mm）和83039（300mm）等同结构规格，可作为长度选型参考。我们公司可提供：I-PEX 83038-100B-01-D兼容替代线束方案，可根据客户原有连接器、线材规格、长度、Pin数及1-1线位定义进行极细同轴线束的兼容开发与生产制造，为工程项目提供替代设计和采购备选方案。

---

满足“小空间+高速+高密度”的应用，更适合采用极细同轴线束
哪些应用场景更适合使用极细同轴线束？通常可以从三个维度判断：设备内部空间是否紧凑、是否需要较多信号通道，以及是否存在高速信号传输和EMI控制要求。I-PEX 83038-100B-01-D作为CABLINE®-UA II 40Pin、200mm、44AWG、1-1结构的极细同轴线束，配套线材端连接器为20497-040T-30，适用于对高密度、小型化内部连接有要求的产品设计。对于工程师，重点是确认机械、电气及信号完整性参数；我是【雷速极细同轴线束网】，如您需要极细同轴线束的选型、产品采购、研发或替代方案，欢迎随时联系：张经理 18913228573（微信同号）。对于采购人员，则应重点确认料号、连接器、线材、长度和线位定义，从而提高兼容替代选型的准确性。
