极细同轴线束长度变化，为什么会影响高速信号同步？

在MIPI摄像头、工业相机、高速显示、AI视觉设备以及高密度电子系统中，极细同轴线束不仅承担信号连接作用，其长度、阻抗一致性、线材结构和端接质量也会直接影响高速信号传输。当线束长度发生变化时，信号从发送端到接收端所经历的传播时间也会发生变化。对于低速信号而言，这种差异通常并不明显，但随着信号速率不断提高，纳秒甚至皮秒级的时间偏差都可能影响系统的时序裕量。尤其在多通道高速差分信号系统中，如果不同通道之间存在明显的长度差，就可能产生通道间时延偏差（Skew），进一步影响接收端对数据的采样和同步。因此，工程师在选择极细同轴线束时，不能只关注“能不能连通”，还需要关注线束长度公差以及多通道之间的长度一致性。

---

长度增加并不意味着一定不能传高速信号，关键是控制时延和信号损耗

极细同轴线束的长度变化主要会从两个方面影响高速信号：一方面是传播时延增加，另一方面是插入损耗随传输距离增加而增大。在线材、介质和结构基本一致的情况下，线束越长，信号传播所需时间越长，高频信号在传输过程中经历的衰减也可能更加明显。如果同一系统中的多根高速通道长度不一致，则不同通道到达接收端的时间会出现差异，形成Skew。因此，在工程设计阶段，应根据接口速率、允许的时序裕量、线束长度和实际信号完整性测试结果确定合理长度，而不能简单认为“越短越好”或者“长度差一点没关系”。对于采购人员而言，替代线束也不能只按照连接器型号进行采购，应该同时确认成品长度、长度公差、AWG规格、特性阻抗、Pin数量、线序以及连接器端接工艺，避免因为尺寸或电气参数变化造成整机调试时出现高速信号异常。

---

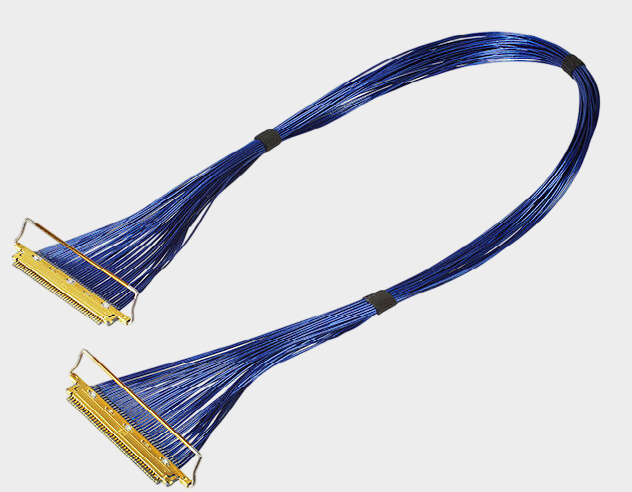

I-PEX 82687-100B-01-D：30Pin、AWG#40与100±5mm共同构成完整规格

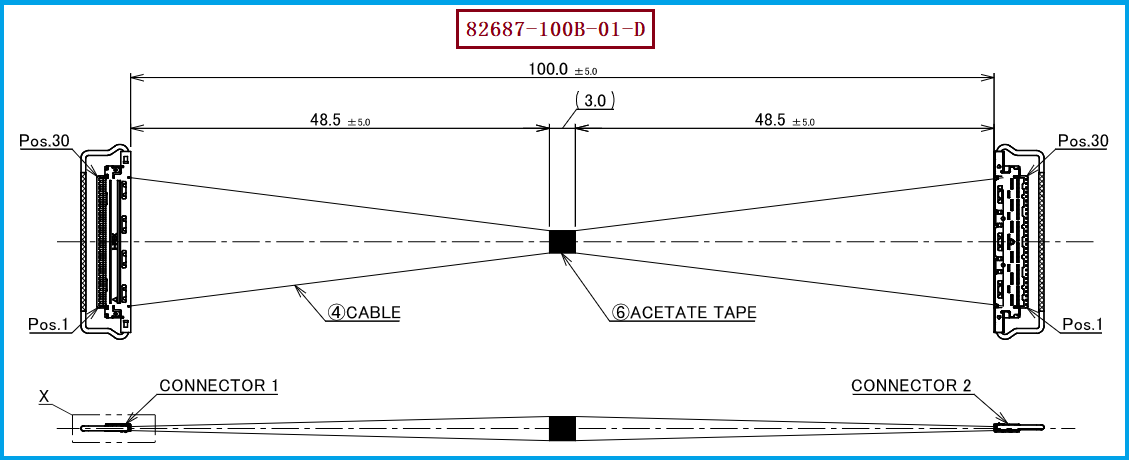

I-PEX 82687-100B-01-D 对应 CABLINE®-VS 30P HARNESS，工程图规定采用30根 AWG#40、50Ω Micro-Coaxial Cable，成品长度为100.0±5.0mm，两端线材端连接器型号为 20454-230T，连接器为30Pin、0.5mm间距结构，并采用1-1线位定义，即Connector 1的1Pin对应Connector 2的1Pin，2Pin对应2Pin，直至30Pin对应30Pin。对于工程师来说，这意味着进行替代设计时，100mm并不是一个可以随意修改的“参考长度”，而是需要结合设备内部安装空间和高速信号要求进行评估的关键尺寸；如果改成更长或更短的规格，应重新确认传播时延、衰减、阻抗和通道间一致性。对于采购人员来说，则应将I-PEX 82687-100B-01-D、20454-230T、30Pin/0.5mm、AWG#40、50Ω、100±5mm、1-1线位作为一个完整的规格组合进行供应商技术确认，而不是仅以“30Pin极细同轴线束”作为采购依据。

---

选型和兼容与替代方案参考及建议

针对 I-PEX 82687-100B-01-D 的兼容替代，建议工程师首先确认设备端连接器结构和安装空间，再确认30Pin、0.5mm Pitch、AWG#40、50Ω以及100±5mm长度要求，同时重点核对两端的1-1线位定义。如果因设备结构需要调整线束长度，应在样品阶段进行高速信号完整性测试，重点观察插入损耗、回波损耗、串扰以及通道间Skew等指标，而不能仅进行导通测试。特别需要注意的是，CABLINE®-VS与CABLINE®-CA属于不同连接器系列，虽然二者都属于I-PEX极细同轴线连接方案，但不能仅凭Pin数或外观进行直接替换，因此替代开发必须以实际连接器型号和设备接口匹配结果为依据。我们公司专注于极细同轴线束生产制造，可依据客户产品料号、工程图纸、原装样品及实际应用需求进行兼容开发，我们公司可提供 I-PEX 82687-100B-01-D兼容替代线束方案，并可围绕线束长度、AWG规格、阻抗、Pin数量、线序及连接器端接等关键参数进行定制，为工程师和采购人员提供极细同轴线束国产替代支持。

---

高速线束选型不能只看长度，更要关注长度一致性与整体信号链路
对于高速极细同轴线束而言，长度变化带来的影响本质上是传播时延、信号损耗以及多通道同步裕量的变化。线束越长，传播延迟和高频传输损耗通常会随之增加；不同通道之间的长度差异，则可能进一步形成Skew。因此，工程师在设计高速设备内部连接方案时，应将线束长度及其公差与AWG规格、50Ω阻抗、屏蔽结构、连接器和线序作为一个完整系统进行评估。I-PEX 82687-100B-01-D采用30Pin、0.5mm Pitch、20454-230T、AWG#40、50Ω、100±5mm以及1-1线位定义，这些参数共同构成其兼容替代的重要技术基准。我是【雷速极细同轴线束网】，专业定制生产极细同轴线束及配套端子、板端连接器，如您需要技术评估或项目合作，请联系：张经理 18913228573（微信同号）。我们持续专注于极细同轴线束国产替代研究与市场应用方案开发，如果你正在寻找 I-PEX 82687-100B-01-D 的兼容替代线束，或有类似30Pin、0.5mm Pitch、AWG#40极细同轴线束的打样、定制及采购需求，欢迎联系我们进一步沟通。

关于我们

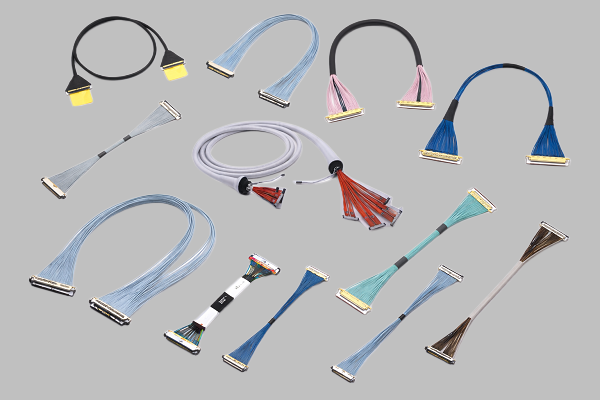

雷速极细同轴线束网 隶属于 苏州汇成元电子科技有限公司，我们专注于 极细同轴线束 的研发、生产与定制服务；公司深耕高速传输领域，具备成熟的制造工艺、严格的品质管理体系以及丰富的行业应用经验，产品广泛应用于消费电子、工业控制、医疗设备、智能安防等领域。我们欢迎各行业客户随时联系咨询。
