随着笔记本电脑、工业显示器、一体机设备以及各类智能终端持续向高分辨率、轻薄化和高速传输方向升级，显示模组内部连接技术也面临更高要求。作为当前主流的显示内部接口之一，eDP（Embedded DisplayPort）凭借高带宽、低功耗等优势被广泛应用于各类显示设备中。

在高速显示链路设计中，极细同轴线束（Micro Coaxial Cable Assembly）因具备优异的信号传输性能和紧凑结构特性，逐渐成为显示模组内部连接的重要解决方案。其中，I-PEX 81424-100B-02-D就是一款广泛应用于高速显示系统的40Pin极细同轴线束组件。

---

一、I-PEX 81424-100B-02-D线束结构及连接器设计介绍

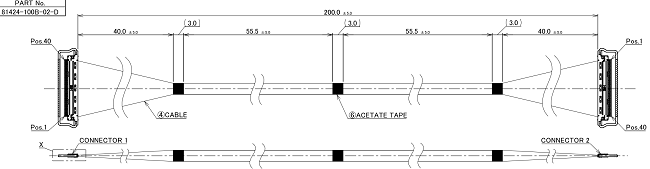

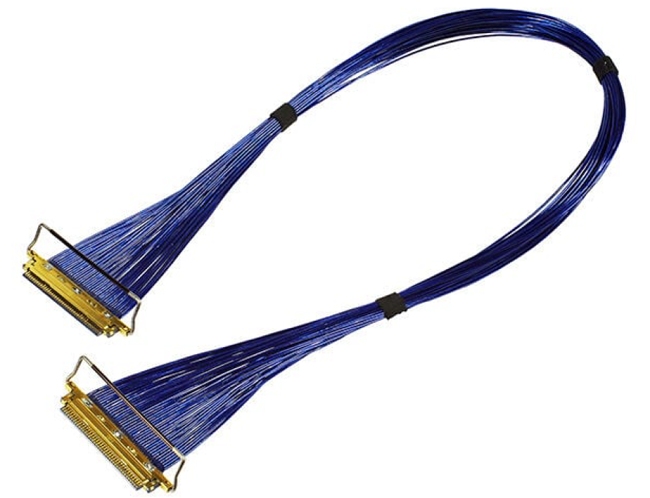

I-PEX 81424-100B-02-D采用40Pin设计架构，并搭配AWG40规格Micro Coaxial Cable极细同轴线作为传输介质，可满足高速差分信号稳定传输需求；该线束两端配置20634-140T-02连接器，属于CABLINE-CA系列产品。其主要特点包括：

1、0.4mm超细间距设计；

2、低高度安装结构；

3、稳定可靠的接触性能；

4、多点接地与屏蔽设计；

5、支持高速差分信号传输。

对于eDP显示接口而言，连接器性能直接影响整体链路质量。尤其在高速数据传输环境下，阻抗连续性、接地效果以及屏蔽能力都会影响信号完整性；20634-140T-02通过优化端子结构与接地设计，可有效降低信号反射和传输损耗，提高高速链路稳定性，为高分辨率显示模组提供可靠的连接基础。

---

二、I-PEX 81424-100B-02-D在eDP高速显示接口中的优势

在现代显示设备中，eDP接口需要传输大量高速差分信号，对线束的电气性能提出了较高要求；I-PEX 81424-100B-02-D采用独立屏蔽结构的Micro Coaxial Cable，相较于传统线材方案，具备以下优势：

1、优秀的信号完整性表现：极细同轴结构能够有效控制阻抗一致性，减少高速信号传输过程中的损耗和反射，从而保证显示数据稳定传输。

2、更低的串扰和EMI干扰：每组信号均采用独立屏蔽设计，可显著降低线间串扰，同时提升系统整体抗电磁干扰能力，满足高速显示设备对EMI性能的要求。

3、节省内部布线空间：AWG40极细同轴线拥有更小的线径尺寸，可有效降低内部空间占用率，非常适合超薄设备及高密度结构设计。

4、适应多种显示设备应用场景：该型号广泛适用于：笔记本电脑显示模组；工业控制显示终端；医疗显示设备；嵌入式显示系统；高端一体机设备；智能视觉终端等领域。

对于兼顾高速传输与轻量化设计的产品开发项目而言，81424-100B-02-D能够提供稳定可靠的内部连接方案；同时，我们也可根据客户需求提供该型号及相关兼容规格的极细同轴线束定制与替代方案，满足研发测试、小批量验证以及批量生产等不同阶段的应用需求。

---

三、选型参考及兼容替代建议

在高速显示项目开发过程中，线束选型不仅需要关注接口数量和长度规格，更需要综合考虑整体系统兼容性；建议重点评估以下几个方面：

3.1、连接器规格兼容性：确认连接器型号、Pin数、间距尺寸以及锁扣结构是否与原方案保持一致，避免安装兼容问题。

3.2、线材规格选择：根据传输速率和布线空间需求，合理选择AWG40、AWG42等不同规格极细同轴线，以兼顾性能与结构设计需求。

3.3、高速传输性能验证：对于替代方案，应重点测试：阻抗一致性；插入力与保持力；回波损耗（Return Loss）；插入损耗（Insertion Loss）；高速眼图测试结果；EMI性能表现。

3.4、供应链与成本优化需求：对于存在国产化替代、供应链优化或成本控制需求的项目，可优先选择结构尺寸、电气性能以及Pin定义兼容的极细同轴线束方案进行验证，确保在降低采购风险的同时维持系统性能稳定。

---

随着显示设备持续向高刷新率、高分辨率和轻薄化方向发展，高速互连技术的重要性愈发突出；I-PEX 81424-100B-02-D极细同轴线束通过40Pin架构设计、AWG40 Micro Coaxial Cable以及20634-140T-02连接器的组合应用，为eDP显示接口提供了稳定、高速且可靠的内部连接解决方案。
