为什么高速设备越来越关注极细同轴线的抗干扰能力？

随着AI视觉、高速摄像机、高分辨率显示、工业相机以及高性能计算设备的数据传输速率不断提高，线束面临的已经不仅是“能不能传输信号”的问题，更重要的是能否在复杂电磁环境下保持稳定的信号完整性。很多工程师在选型时会问：为什么说极细同轴线比FPC更抗干扰？从结构原理来看，Micro-Coaxial极细同轴线通常采用中心导体、绝缘层以及围绕信号通道的屏蔽结构，能够在信号传输路径周围形成相对独立的电磁屏蔽环境，从而降低外部电磁场对高速信号的耦合影响，同时也有利于控制相邻通道之间的串扰。相比之下，FPC本质上属于扁平柔性线路结构，其抗干扰能力与铜箔布局、参考地、阻抗设计以及是否增加屏蔽层等因素密切相关。因此，更准确地说，在高速、多通道、空间紧凑且EMI要求较高的应用中，采用独立屏蔽结构的极细同轴线方案具有明显的抗干扰设计优势；但如果FPC同样采用成熟的屏蔽与接地设计，两者的实际表现仍然需要通过具体结构和SI/EMI测试进行比较。

---

I-PEX 83061-100B-01-D：20PIN、AWG#40、50Ω的高速极细同轴线束

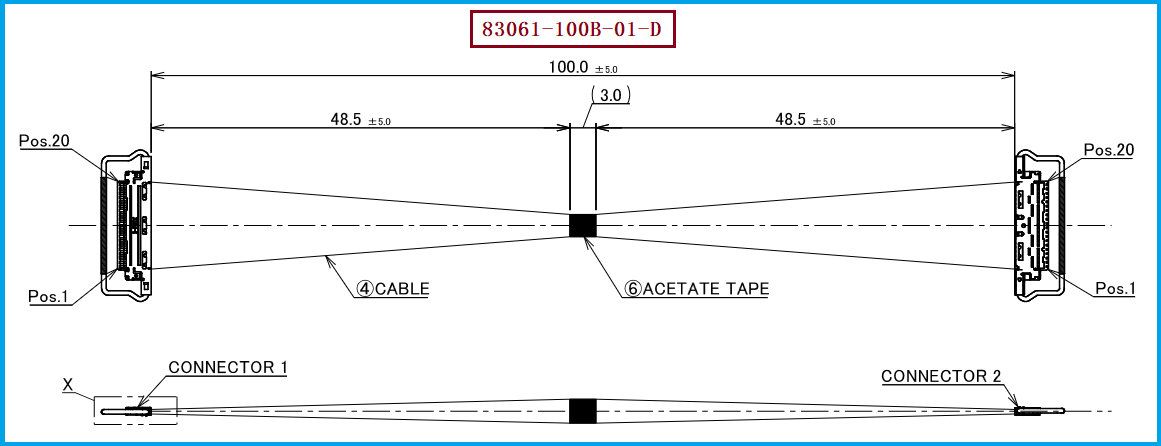

本次介绍的极细同轴线束产品料号/型号为 I-PEX 83061-100B-01-D，属于CABLINE®-VS 20P HARNESS方案。根据对应工程图，该线束采用20根Micro-Coaxial Cable，规格为AWG#40，特性阻抗50Ω，线束长度100.0±5.0MM，线序为1-1。此款极细同轴线束上使用的线材端连接器型号为20454-220T，两端配套相应的CABLINE-VS连接结构。对于工程师来说，AWG#40与50Ω阻抗是高速信号设计中的重要参数，而100MM长度则适用于设备内部相对短距离的高速连接。20个独立信号通道通过极细同轴线结构进行布线，可以在有限空间内实现高密度连接，并为高速差分信号传输提供更加明确的电气通道。该具体线束工程图同时标注工作温度为80℃ Max.、额定电压30V、耐电压AC250V以及绝缘电阻50MΩ Min.（DC100V条件），因此在实际项目导入时，应结合设备温度、信号速率、PCB布局及连接器环境进行完整验证。

---

极细同轴线为什么有利于降低EMI和串扰？

对于工程师而言，判断线束抗干扰能力不能只看“有没有屏蔽”，还要看屏蔽结构是否真正围绕信号通道形成有效的电磁约束，以及连接器、接地和PCB参考平面是否形成完整的高速信号回路。极细同轴线的优势在于每个信号通道都可以拥有相对独立的屏蔽结构，使信号与外部干扰源之间增加屏蔽隔离，同时也能够降低相邻高速通道之间的耦合风险。I-PEX CABLINE®系列本身也强调高速信号传输、小型化和屏蔽相关设计，CABLINE®-CA系列采用屏蔽及多点接地设计，就是为了更好地适应高速信号环境。对于采购人员来说，这意味着选购极细同轴线束时不能只比较“线径”和“价格”，还需要确认特性阻抗、线材规格、连接器型号、屏蔽结构、线序以及长度是否与原设计一致。尤其对于AI相机、工业视觉和高速显示设备，一旦线束的阻抗或屏蔽结构发生较大变化，即使连接器能够机械插合，也不代表高速信号性能一定能够直接兼容。

---

选型和兼容与替代方案参考及建议

如果项目需要寻找I-PEX 83061-100B-01-D的兼容替代线束，建议工程师与采购人员首先按照原产品工程图建立完整的规格基准，而不是仅按照“20PIN极细同轴线”进行采购。重点需要确认20PIN、Micro-Coaxial Cable、AWG#40、50Ω、100.0±5.0MM、1-1线序以及20454-220T连接器方案，同时检查连接器端部尺寸、出线方向、线束成形、PCB对插端以及实际安装空间。对于高速应用，还应进一步验证插损、回损、串扰、阻抗连续性及实际系统眼图等关键指标。我们公司可提供：I-PEX 83061-100B-01-D兼容替代线束方案，可围绕20454-220T连接器、AWG#40极细同轴线、50Ω阻抗、100MM长度、20PIN及1-1线序进行极细同轴线束生产制造及兼容替代开发。针对工程师和采购人员的国产替代需求，我们也建议先进行样品测试和装机验证，在确认机械、电气、高速信号及可靠性指标满足项目要求后，再进行批量导入，从而降低替代过程中的兼容风险。

---

抗干扰不仅取决于线材，更取决于完整高速连接系统
极细同轴线之所以在许多高速设备中具有较好的抗干扰设计优势，核心在于其围绕信号通道建立了更加独立的屏蔽结构，有利于降低外部EMI耦合以及多通道之间的串扰。但从严谨的工程角度来看，并不能简单理解为“所有极细同轴线都一定比所有FPC抗干扰”，因为FPC同样可以通过接地层、屏蔽层和合理的阻抗设计实现较好的高速信号性能。对于本次的I-PEX 83061-100B-01-D而言，其20PIN、AWG#40、50Ω、100MM、1-1线序及20454-220T连接器构成了明确的产品规格基础，适合在高速、小型化、多通道内部连接场景中进行针对性评估。我是【雷速极细同轴线束网】，专注高速极细同轴线束及连接器的研发与替代方案，如您有选型或验证以及产品需求，欢迎联系：张经理 18913228573（微信同号）。对于需要国产替代的客户，真正有价值的方案不是简单复制外观，而是在连接器匹配、线材结构、阻抗控制、屏蔽效果、线序、尺寸及高速信号性能等方面实现综合兼容。
