从“能不能用”到“能不能稳定量产”，极细同轴线为何越来越受模组厂重视？

对于摄像头、显示、机器视觉、AI视觉、工业电子等模组产品而言，内部空间越来越紧凑，而高速信号的数据量却持续增加，传统排线或普通导线在空间占用、信号完整性、抗串扰以及高速传输方面逐渐面临更多限制。极细同轴线将信号导体、绝缘层、屏蔽层和外护套集成在非常有限的外径空间内，在实现高密度布线的同时，可以更好地控制高速信号传输环境。因此，对于模组工程师而言，极细同轴线已经不只是“连接用的线”，而是影响模组高速性能、结构设计和可靠性的关键部件。以 I-PEX 82866-100B-02-D 为例，该方案属于 CABLINE®-CA 60Pin 极细同轴线束，采用 40AWG Micro-Coaxial Cable、300mm长度、1-N线位定义，线材端配套 20634-160T-02 连接器，体现了高密度、多通道、小型化高速连接的典型应用思路。

---

为什么工程师越来越关注极细同轴线的阻抗，而不仅仅是“线径够不够细”？

高速模组设计中，一个非常容易被忽略但又十分关键的问题就是阻抗控制。当信号速率提高以后，信号在传输线上已经不能简单理解为“电流从A点流到B点”，而需要考虑传输线本身的特性阻抗、信号反射、插损、串扰以及连接器与线材之间的阻抗连续性。如果极细同轴线的结构尺寸、导体尺寸、介质材料或屏蔽结构控制不稳定，就可能造成阻抗波动；当高速信号经过连接器、线材、焊接及转接区域时，如果各部分阻抗不连续，就容易产生反射和波形畸变，最终表现为信号裕量下降、误码增加甚至系统稳定性不足。因此，工程师在选择 I-PEX 82866-100B-02-D 这类高速极细同轴线束时，不能只看“40AWG够不够细”，还需要关注线材结构一致性、阻抗控制能力、连接器匹配以及整条链路的信号完整性。对于模组厂来说，这也是极细同轴线逐渐成为高速模组常用配置的重要原因之一。

---

以 I-PEX 82866-100B-02-D 为例：高密度连接背后是对制造一致性的要求

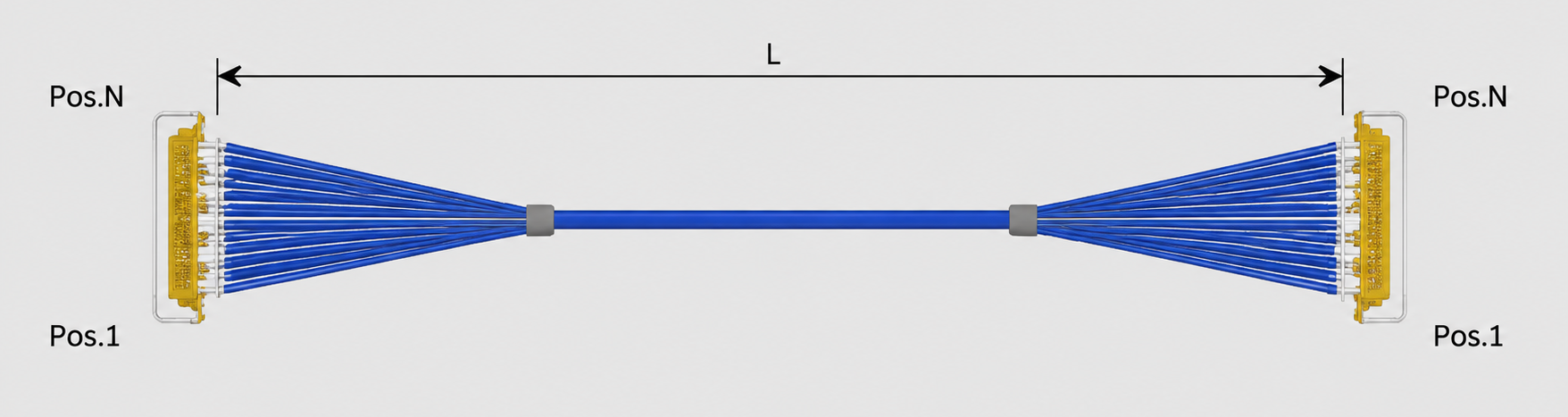

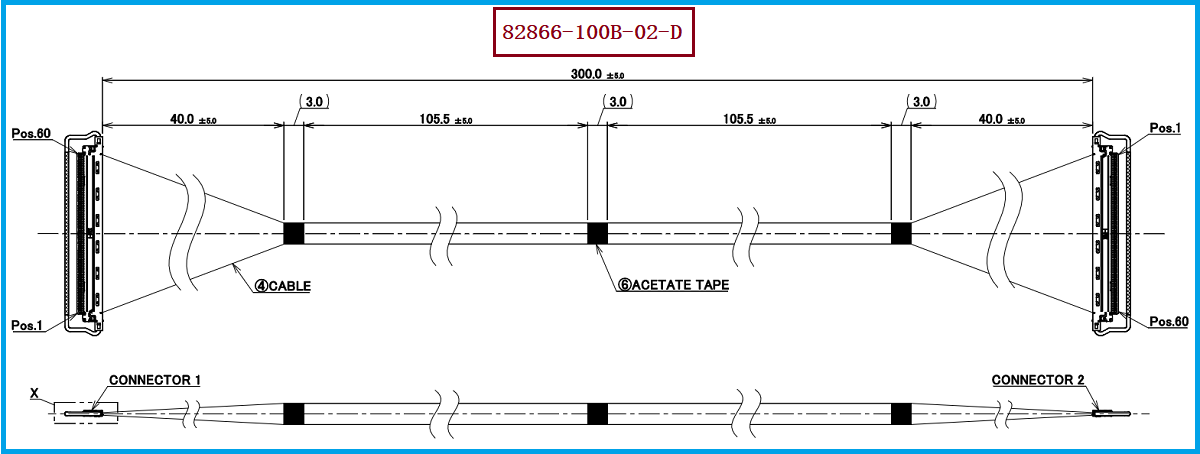

I-PEX 82866-100B-02-D 的核心规格可以理解为“60Pin + 40AWG Micro-Coaxial + 300mm + 1-N”，其中 20634-160T-02 为对应的线材端连接器型号。60Pin高密度连接意味着在有限的模组空间内可以集成更多信号通道，而40AWG极细同轴线则有利于降低线束整体空间占用和重量。对于工程师来说，真正需要验证的不仅是尺寸能否装进去，还包括连接器是否匹配、线位定义是否正确、弯折路径是否满足结构要求，以及高速信号经过完整线束后的性能是否满足系统需求；对于采购人员而言，则需要进一步确认料号、Pin数、线长、线位定义、连接器规格和批次一致性，避免出现“规格看起来相同、实际无法直接替换”的情况。因此，极细同轴线束的制造能力最终会落实到尺寸控制、端接精度、阻抗一致性、线序一致性和批量稳定性等多个方面。

---

选型和兼容与替代方案参考及建议

如果设备原设计采用 I-PEX 82866-100B-02-D，在寻找兼容替代线束时，建议工程师和采购人员不要仅按照“60Pin、300mm”进行简单替换，而应同时核对40AWG极细同轴线规格、1-N线位定义、20634-160T-02连接器匹配关系、线束出线方向、端接尺寸、安装空间以及高速信号性能。特别是高速应用中，替代线束不能只做到“机械上插得进去”，还需要验证电气性能和信号完整性。对于存在国产化、降本或供应链多元化需求的客户，可以根据原有产品的结构尺寸和电气要求进行样品打样、尺寸确认及性能验证，再进入小批量和量产阶段。我们公司可提供：I-PEX 82866-100B-02-D兼容替代线束方案，可围绕客户实际模组结构，对极细同轴线材、连接器端接、线长、线位定义及生产工艺进行匹配，为工程师提供国产兼容方案，也为采购人员提供更加灵活的供应选择。

---

极细同轴线成为模组厂常用配置，本质是高速、小型化与稳定量产的共同需求
从模组厂的实际设计需求来看，极细同轴线之所以越来越普遍，并不是单纯因为“线做得更细”，而是因为它能够在有限空间内同时解决高密度连接、高速信号传输、布线灵活性以及空间小型化等问题。尤其在高速摄像、显示、机器视觉、AI视觉等产品中，阻抗控制已经成为评价线束性能的重要因素之一。我们持续专注于极细同轴线束的国产替代研究与市场应用方案开发，如果你对 I-PEX 82866-100B-02-D 兼容替代方案或其他极细同轴线束产品感兴趣、有采购需求，以及正在关注这一方向，我是【雷速极细同轴线束网】，专注高速极细同轴线束及连接器的研发与替代方案，如您有选型或验证以及产品需求，欢迎联系：张经理 18913228573（微信同号）。以 I-PEX 82866-100B-02-D 为代表的60Pin、40AWG、300mm、1-N极细同轴线束方案，为模组高速连接提供了典型参考。对于工程师而言，选型时应关注完整链路的信号完整性和结构匹配；对于采购人员而言，则应重点关注规格一致性、兼容验证、批量稳定性及供应保障。
