81424-100B-02-D：高速设备中的40P极细同轴连接方案

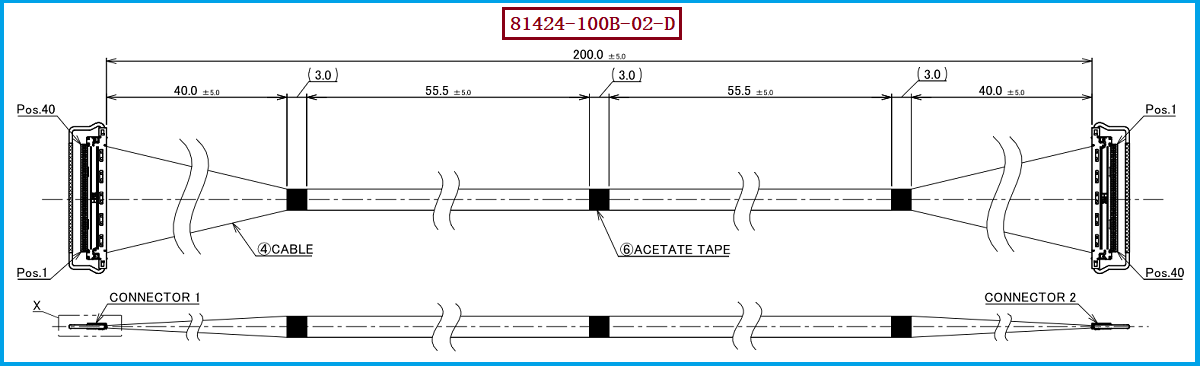

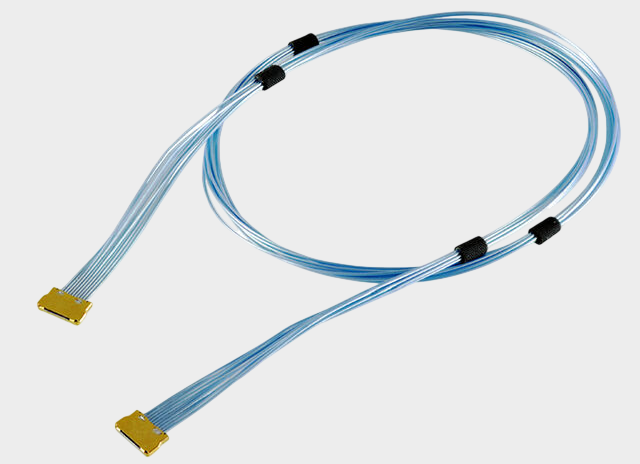

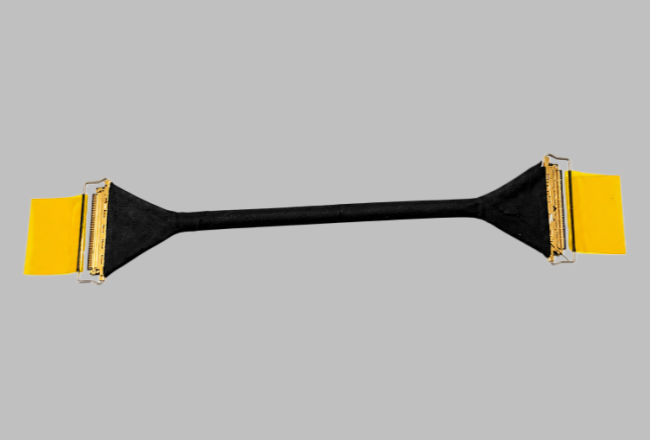

在高速显示、工业相机、AI设备、笔记本电脑及其他高密度电子设备内部，随着信号速率不断提升，线束已经不只是简单的“导电连接”，而逐渐成为影响高速信号完整性的重要传输通道。本文介绍的 I-PEX 81424-100B-02-D 是CABLINE®-CA系列40P极细同轴线束，采用AWG#40、50Ω微型同轴线材，长度200MM，线材端使用的Housing Assembly型号为 20634-140T-02。CABLINE®-CA连接器采用0.4mm接触间距和水平对插结构，可用于高密度、高速信号连接场景。对于工程师而言，81424-100B-02-D的关键不仅在于40P和200MM尺寸，更在于其50Ω传输特性与高速信号系统之间的匹配；对于采购人员而言，则需要确认线材规格、阻抗、长度、Pin Assignment以及连接器型号等完整参数，而不能仅按照“40P极细同轴线”进行简单采购。

---

极细同轴线的特性阻抗怎么控制？核心在于“几何结构+材料+制造一致性”

极细同轴线的特性阻抗并不是通过某一个单独元件“调出来”的，而是由导体尺寸、绝缘层介电常数及厚度、屏蔽结构、导体与屏蔽层之间的几何关系共同决定。对于工程师而言，可以把它理解为一条高速信号传输通道的“电气尺寸”：当芯线直径、绝缘层厚度、绝缘材料介电特性或屏蔽层结构发生变化时，特性阻抗也会随之变化。因此，生产极细同轴线时，需要从导体拉丝、绝缘挤出、屏蔽加工到外被成型进行稳定控制，同时控制线材外径、偏心度、绝缘层厚度及同心度，使整条线缆的阻抗保持在目标范围内。本款 I-PEX 81424-100B-02-D 图纸明确采用AWG#40、50Ω线材，这意味着在进行兼容替代设计时，不能只追求相同的线径和外观，还需要保持50Ω阻抗体系及相应的结构尺寸，否则在线速提高后容易产生阻抗不连续、反射、插入损耗增加等信号完整性问题。

---

为什么50Ω阻抗一致性对极细同轴线束如此重要？

在高速数字信号中，信号沿着PCB、连接器和线缆传播时，如果不同传输段之间存在明显的阻抗差异，就可能产生信号反射，使波形出现振铃、过冲、欠冲甚至眼图劣化。当极细同轴线束用于USB4、DisplayPort、eDP、MIPI等高速接口时，工程师通常需要将PCB阻抗、连接器阻抗、同轴线阻抗以及端接结构作为一个完整的高速链路进行考虑。因此，81424-100B-02-D虽然本身是一款200MM线束，但其实际应用性能不能只看“50Ω”这个数字，还需要结合线长、信号速率、Pin Assignment、连接器结构和整机SI设计进行验证。对于采购人员来说，这也是判断替代供应商技术能力的重要依据：真正的兼容替代，不应只是“尺寸一样、连接器能插上”，而应进一步确认阻抗、导通、绝缘、耐压以及高速信号传输表现是否满足原设计要求。

---

选型和兼容与替代方案参考及建议

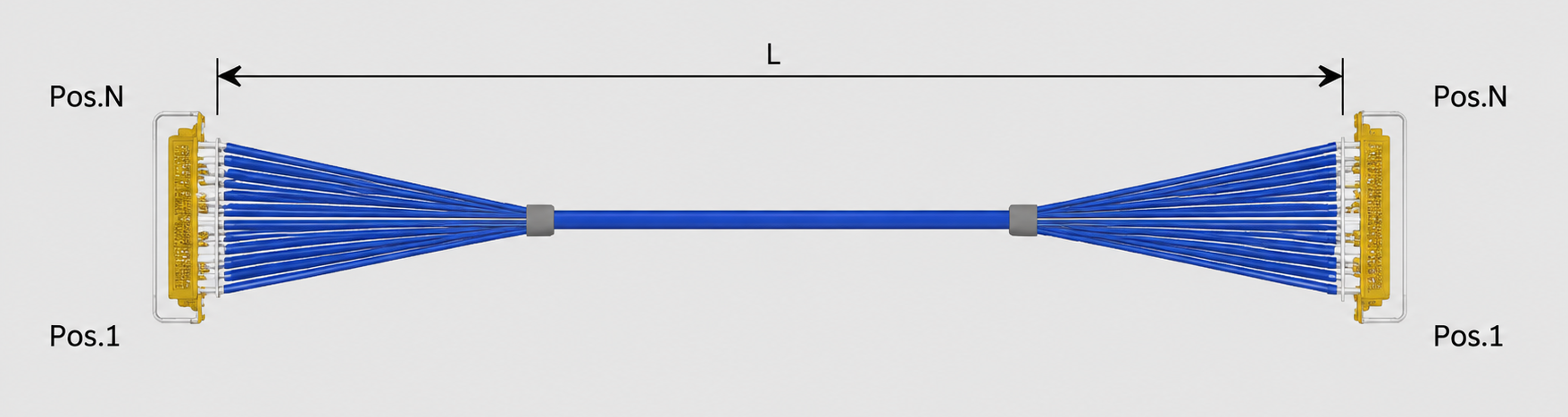

如果工程师需要对 I-PEX 81424-100B-02-D 进行国产化替代或第二供应商导入，建议首先锁定其核心规格：40P、AWG#40、50Ω、200MM、1-N Pin Assignment，并确认线材端Housing Assembly为 20634-140T-02，同时核对相应Shell、Pull Bar以及配合端结构。在线材方面，应重点确认导体规格、绝缘材料和结构尺寸是否能够稳定实现目标阻抗；在线束制造方面，则需要关注端接位置、线序、长度公差、固定方式及加工一致性；在验证阶段，还建议根据实际工作速率进行阻抗、插入损耗、回波损耗及眼图等高速信号测试。我们公司可提供：I-PEX 81424-100B-02-D兼容替代线束方案，可依据客户原有线束规格进行40P极细同轴线束匹配，在200MM长度、AWG#40、50Ω、线序及20634-140T-02配套结构等关键条件基础上进行兼容设计与生产，为工程师提供更可靠的国产替代验证方案，同时帮助采购人员降低单一供应商依赖并拓展供应链选择。

---

极细同轴线束的核心竞争力，是把50Ω做到稳定而一致
I-PEX 81424-100B-02-D 是一款具有明确规格特征的40P极细同轴线束，其AWG#40、50Ω、200MM以及20634-140T-02线材端Housing Assembly构成了产品选型和兼容替代的重要基础。对于极细同轴线而言，特性阻抗控制本质上是对导体、绝缘层、屏蔽层及整体几何结构进行精密控制，并通过稳定的生产工艺保证批次一致性。对于高速电子设备来说，只有在线材阻抗、连接器、PCB及整机高速链路之间保持良好匹配，才能更好地保障信号完整性。我是【雷速极细同轴线束网】，致力于高速接口极细同轴线束与精密连接器的兼容替代与量产支持，项目咨询请联系：张经理 18913228573（微信同号）。因此，在进行81424-100B-02-D国产替代时，应从“能否连接”进一步提升到“电气性能、机械尺寸和高速传输性能是否真正匹配”的层面进行综合验证。
