从“能不能做”到“能不能稳定替代”：极细同轴线束国产替代的核心不只是复制外形

对于工程师和采购人员而言，极细同轴线束国产替代真正需要关注的，并不是“能否按照原产品做出一条外观相似的线”，而是替代产品能否在连接器匹配、线材规格、阻抗控制、线序、尺寸公差、屏蔽结构以及高速信号传输等方面满足原应用要求。以 I-PEX CABLINE®-SS 系列为例，其采用0.4mm Contact Pitch、Vertical Right Angle结构，结合高度约1.65±0.2mm，并支持10、14、20、30、32、35、40、50Pin规格；官方页面还以40Pin、AWG#40、45Ω、100mm Micro-Coaxial Cable进行高速性能测试，参考传输能力达到16Gbps/Lane。 因此，对于 I-PEX 82889-100B-02-D 这类40Pin极细同轴线束而言，国产替代的第一关键因素就是建立完整的“连接器+线材+线序+尺寸+电气性能”对应关系，而不是简单按照长度和Pin数进行仿制。

---

连接器、AWG40线材与阻抗控制，是决定替代线束能否真正使用的基础

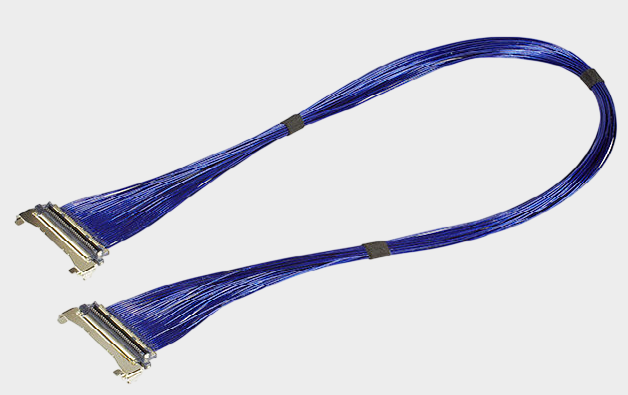

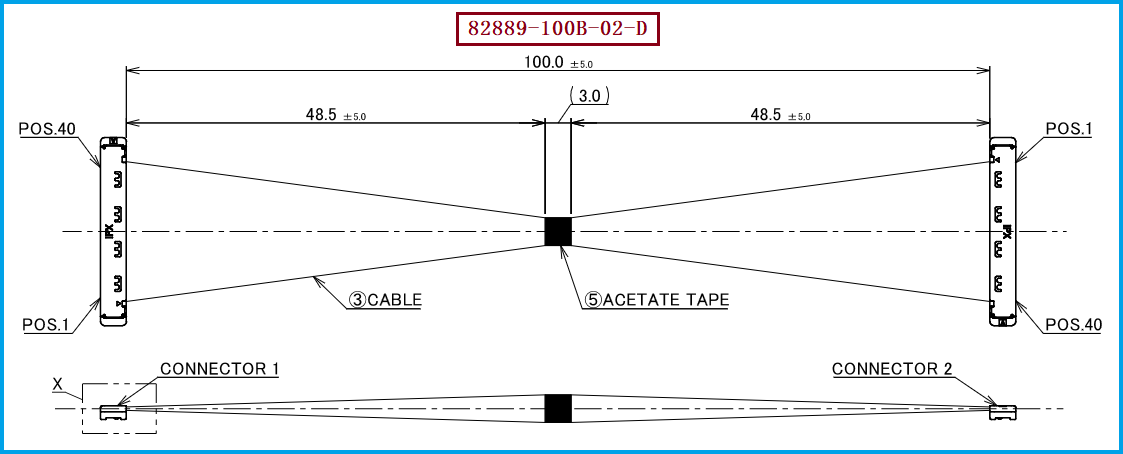

I-PEX 82889-100B-02-D 官方资料对应的是CABLINE®-SS 40Pin、Micro-Coaxial 40AWG、长度100mm、1-N线序的线束产品。尤其CABLINE®-SS官方高速测试采用AWG#40、45Ω、100mm的Micro-Coaxial Cable，因此国产替代时不能只关注“AWG40”这个数字，还需要同步控制导体结构、绝缘层、屏蔽层、外径以及端接工艺，使线束在实际设备中的阻抗连续性和高速传输表现保持稳定。 需要注意的是，I-PEX官方推荐料号页面显示40Pin Plug Housing对应20373-R40T-06，因此工程师在打样、BOM确认和采购下单前，应根据实际Pin数再次核对连接器料号，避免出现Pin数与连接器规格不一致的情况。

---

国产替代成功的关键，还在于线束制造工艺与批量一致性

对于采购人员而言，一条样品“可以工作”并不意味着已经完成国产替代；真正进入量产阶段后，更重要的是不同批次之间的尺寸、线长、Pin位、线序、端子压接状态、屏蔽连续性以及电气性能能够保持一致。CABLINE®-SS官方资料显示，该系列支持Micro-Coaxial Cable的AWG36、AWG38、AWG40及AWG42规格，并针对不同线径给出了相应电流能力；同时产品采用W-Point双触点结构，以提高连接可靠性。 因此，替代线束制造过程中，需要从极细同轴线剥线、同轴屏蔽处理、芯线端接、连接器组装、线序定位到成品电气检测建立稳定的工艺控制体系。对于82889-100B-02-D这类40Pin、100mm、1-N结构的线束，还应重点确认实际设备端的连接器配对关系和Pin Assignment，不能因为连接器能够插入就直接判断为完全兼容。

---

选型和兼容与替代方案参考及建议：工程师与采购人员应重点核对这些参数

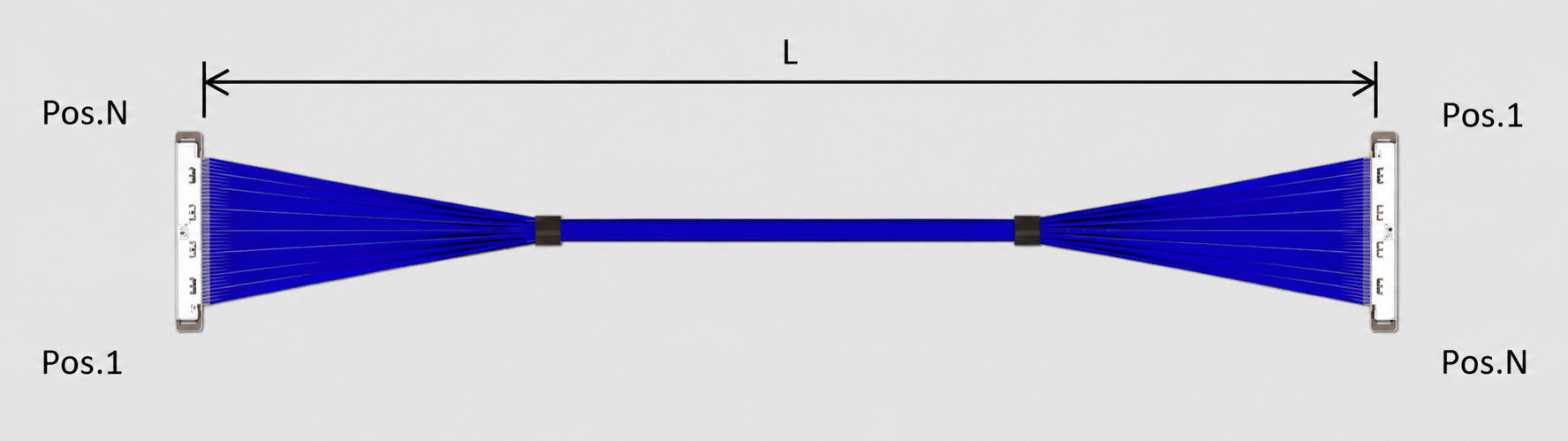

如果现有设备使用的是I-PEX 82889-100B-02-D，替代选型建议以“原型号参数一一对应”为原则：首先确认40Pin数量及100mm线长，其次确认Micro-Coaxial Cable为AWG#40，再确认1-N线序、水平出线方向、连接器结构以及设备内部实际走线空间；对于高速信号应用，还应进一步验证阻抗、插损、回损、串扰及整体信号完整性，而不能仅依据机械尺寸判断兼容。I-PEX官方列出的CABLINE®-SS 40Pin线束中，82889为100mm 1-N，81464为200mm 1-N，82890为300mm 1-N，同时还有83025、83026、83027等100mm、200mm、300mm的1-1线序型号，因此在采购替代产品时尤其需要区分1-N与1-1线序。 对于需要国产替代的项目，我们公司可提供 I-PEX 82889-100B-02-D 兼容替代线束方案，可围绕AWG#40极细同轴线、40Pin结构、100mm长度及客户实际线序要求进行匹配开发，并可根据工程图纸、样品或BOM信息进一步确认连接器、线材及端接要求。

---

国产替代的本质是实现“参数、性能、工艺和供应”的综合匹配
极细同轴线束国产替代成功的关键因素，可以归结为连接器匹配、AWG#40线材选型、阻抗及信号完整性控制、线序与尺寸一致性、端接制造工艺以及批量稳定性几个方面。对于I-PEX 82889-100B-02-D这款40Pin、100mm、1-N的CABLINE®-SS极细同轴线束，替代开发不能停留在“外观相同、长度相同、Pin数相同”的层面，而应从工程应用出发，对机械、电气及制造工艺进行系统验证。特别是实际项目中若指定使用20373-R40T-06，建议在正式采购和打样前再次核对Pin数与连接器料号；I-PEX官方资料显示40Pin对应的Plug Housing为20373-R40T-06。 我是【雷速极细同轴线束网】，专业为客户提供高速极细同轴线束及连接器的成熟替代方案与工程、产品支持，如有需求请联系：张经理 18913228573（微信同号）。通过这种方式，可以降低替代开发中的兼容风险，为工程师提供更明确的验证依据，也为采购人员提供更稳定的国产替代供应方案。
