Sony IMX高速图像数据传输，对线束提出了什么要求？

在工业相机、机器视觉、智能检测及AI视觉设备中，Sony IMX系列图像传感器被广泛用于高分辨率、高帧率图像采集。Sony官方工业图像传感器资料显示，其部分产品支持MIPI CSI-2接口，同时不同型号会采用不同的Lane数量和输出速率，因此从图像传感器到主控、ISP或处理器之间的连接，需要根据具体传感器的接口定义进行高速信号完整性设计。 在这种应用环境下，极细同轴线相比普通排线能够将单根高速信号通道进行独立的同轴化结构处理，在有限空间内兼顾信号传输、柔性布线和屏蔽需求，因此适合用于摄像头模组内部的高速连接。对于工程师而言，选线时不能只关注“能否连接”，还需要综合考虑阻抗、线径、长度、弯折路径、连接器结构以及MIPI信号完整性；对于采购人员而言，则需要确认连接器料号、线材规格、线长、线序和替代产品的一致性。

---

为什么AWG#40极细同轴线适合高速MIPI摄像头模组？

MIPI高速信号对传输链路中的阻抗连续性、串扰、损耗以及连接结构都有要求。I-PEX CABLINE®-SS采用0.4mm间距、垂直直角插拔和水平出线结构，官方资料还给出了40Pin、AWG#40、45Ω、100mm、GSSGSSG条件下的高速测试结果，并将其定位于最高16Gbps/Lane高速应用。 对Sony IMX类高速摄像头模组而言，极细同轴线的价值并不是简单地“提高MIPI速度”，而是在满足具体传感器接口要求的前提下，通过较紧凑的传输结构帮助工程师控制高速信号链路。与此同时，AWG#40线材能够兼顾较小的外径与布线柔性，适合摄像头模组内部空间受限的场景。需要特别注意的是，I-PEX官方高速测试中的45Ω属于特定测试条件，不能直接等同于所有实际线束的阻抗；本项目对应的I-PEX 83008-100B-01-D应以其产品图纸中的具体线材参数作为设计和替代依据。

---

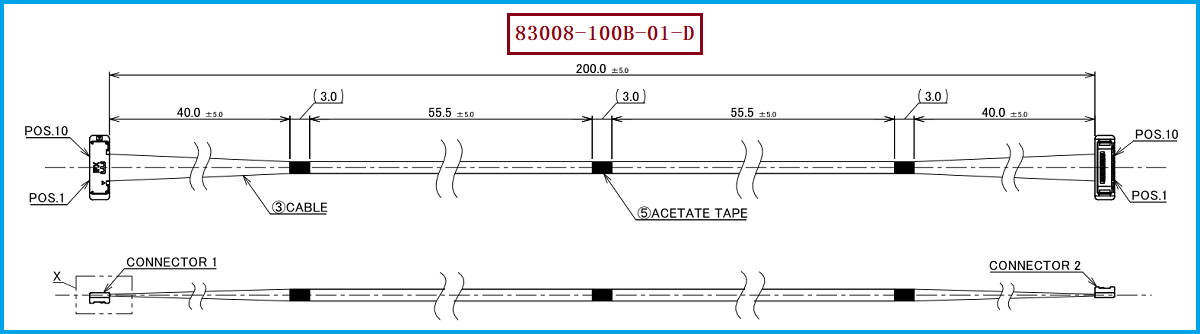

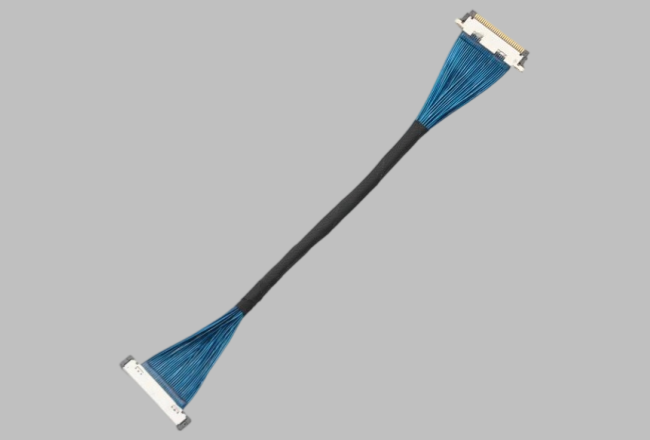

I-PEX 83008-100B-01-D：10PIN、200MM、1-1线序的极细同轴线束

本次介绍的产品型号为I-PEX 83008-100B-01-D，属于I-PEX CABLINE®-SS 10P HARNESS系列，对应10Pin、200mm长度、1-1线位定义，使用Micro-Coaxial Cable AWG#40。其线材端连接器型号为20373-R10T-06，该连接器对应CABLINE-SS 10Pin规格；I-PEX官方资料显示，20373-R10T-06为CABLINE-SS 10Pin Plug Housing，并支持包括AWG#40在内的多种线材规格。 对于工程师来说，这款线束可以重点关注200mm长度对MIPI链路损耗、布线距离以及弯折路径的影响；对于采购人员来说，则可以将83008-100B-01-D、20373-R10T-06、AWG#40、10PIN、200MM、1-1作为来料确认和替代供应商询价时的关键识别信息。I-PEX官方当前型号资料也明确列出了83008为10Pin、AWG40、200mm、1-1的CABLINE-SS标准线束。

---

选型和兼容与替代方案参考及建议

如果项目采用Sony IMX图像传感器并通过MIPI CSI-2进行高速图像数据传输，在选择极细同轴线束时，建议先根据具体IMX型号确认MIPI Lane数量、工作速率、接口定义和允许的链路长度，再进一步确认连接器Pin数、AWG规格、线长、线序以及设备内部走线空间。Sony官方资料显示，不同图像传感器的MIPI CSI-2配置存在差异，例如部分产品采用2-Lane/4-Lane MIPI CSI-2，因此不能仅凭“Sony IMX+MIPI”直接套用某一种线束规格。 对于需要寻找I-PEX 83008-100B-01-D兼容替代产品的客户，建议重点核对连接器接口尺寸、10PIN结构、AWG#40极细同轴线、200MM线长、1-1线序以及实际设备中的安装空间，并通过实际MIPI高速信号测试验证替代线束的信号完整性。我们公司可提供：I-PEX 83008-100B-01-D兼容替代线束方案，可根据客户的连接器型号、线材AWG、长度、线序及应用要求进行极细同轴线束的兼容开发与生产制造，为Sony IMX工业相机、机器视觉模组及高速图像采集设备提供线束替代方案。

---

从“能连接”走向“高速稳定传输”
对于Sony IMX高速摄像头模组而言，极细同轴线束承担的不只是物理连接作用，更是高速图像数据链路中的重要组成部分。I-PEX CABLINE®-SS采用0.4mm间距、紧凑结构，并支持AWG#40 Micro-Coaxial Cable，官方资料同时提供了高速传输测试及信号完整性相关资料，适合空间受限的高速电子设备连接应用。 I-PEX 83008-100B-01-D以10PIN、AWG#40、200MM、1-1为主要产品识别特征，配套线材端连接器为20373-R10T-06。我是【雷速极细同轴线束网】，可根据需求提供高速极细同轴线束的结构优化与信号一致性评估服务和产品解决方案，更多信息欢迎联系：张经理 18913228573（微信同号）。在进行国产替代或兼容替代时，应以具体Sony IMX型号及MIPI链路要求为基础，对连接器、线材、阻抗、长度、线序和信号完整性进行综合验证，从而实现从连接器兼容到高速稳定传输的完整替代。
