极细同轴可以用于充电线吗？首先要区分“信号传输”和“电源传输”

很多工程师在选用极细同轴线束时，会关注一个实际问题：极细同轴可以用于充电线吗？ 从原理和具体产品规格来看，答案不能简单地理解为“可以”或“不可以”，而应该结合线材规格、端子数量、允许电流以及设备实际供电需求进行判断。极细同轴线的核心优势通常在于高速信号传输、空间节省以及信号完整性控制，而CABLINE®-SS本身也兼顾了一定的电源传输能力。I-PEX官方资料显示，CABLINE®-SS支持Micro-Coaxial Cable AWG36、AWG38、AWG40、AWG42，并支持AWG34、AWG36 Discrete Cable；其中AWG40在规定条件下可达到0.25A/contact，部分Pin数条件下可达到0.3A/contact。因此，极细同轴线并非只能传输数据信号，在满足电流和温升等设计条件时，也可以承担一定的电源供电功能。但如果用户所说的“充电线”是手机、平板或其他设备的高功率充电主电源线，则不能仅凭“极细同轴”这一名称判断是否适用，必须根据实际充电电流、线径、Pin分配、接触电阻及整机功耗进行工程验证。

---

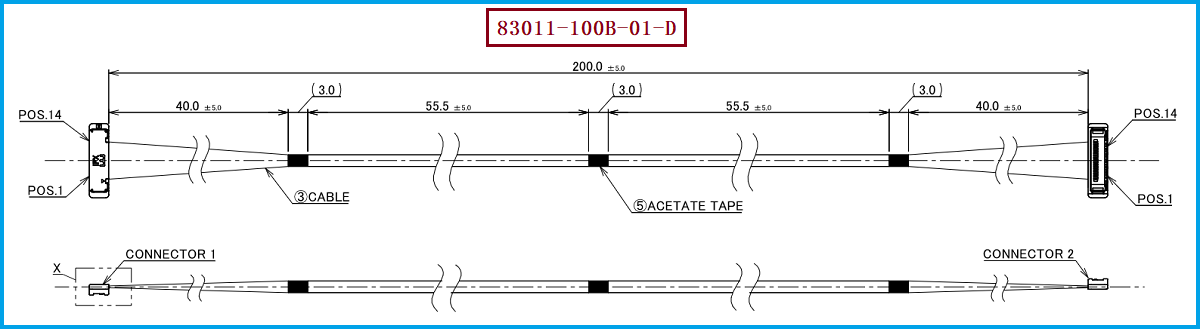

I-PEX 83011-100B-01-D：14Pin、200MM的CABLINE®-SS极细同轴线束

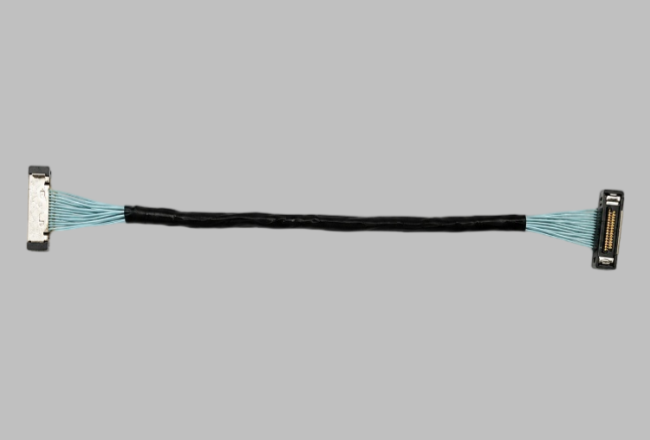

本次对应的产品为 I-PEX 83011-100B-01-D，属于CABLINE®-SS系列14Pin极细同轴线束，采用0.4mm Pitch连接器平台，产品资料对应200mm规格，并采用1-1连接方式。该线束使用的线材端连接器型号为 20373-R14T-06，I-PEX官方资料将其列为CABLINE-SS 14Pin Plug Housing，支持AWG40、AWG36 Micro-Coaxial Cable以及AWG34、AWG36 Discrete Cable。CABLINE®-SS采用Vertical Right Angle结构，结合高度约1.65±0.2mm，连接器深度约3mm，并提供10Pin、14Pin、20Pin、30Pin、32Pin、35Pin、40Pin和50Pin等规格，对于笔记本、显示设备、摄像头模组以及其他空间受限的高速电子设备具有较好的适配性。对于工程师而言，83011-100B-01-D在进行替代设计时不能只核对“14Pin、200MM”两个参数，还需要同步确认连接器型号、线材规格、线序、阻抗以及实际安装空间。

---

极细同轴用于供电时，工程师应该重点关注哪些参数？

如果把极细同轴线用于设备内部的电源或充电相关连接，首先需要关注的是实际电流需求，而不是单纯追求线材越细越好。以CABLINE®-SS为例，I-PEX官方给出了不同线规对应的电流能力，其中AWG40为0.25A/contact，最多50 contacts；在最多32 contacts的条件下可达到0.3A/contact。与此同时，该系列最高支持16Gbps/Lane高速应用，官方高速测试采用AWG40、45Ω、100mm Micro-Coaxial Cable进行验证。因此，对于83011这类产品，如果系统只是需要在高速信号连接的同时承担低功率供电，极细同轴线束可以作为一种值得评估的内部连接方案；如果属于较大功率充电，则应重新核算电流、并联供电Pin数量、线材规格、连接器额定能力、温升和压降，不能直接将高速信号线束等同于传统大电流充电线。对采购人员而言，也建议在询价时明确提出Pin数、线长、AWG、线序、连接器料号以及电流需求，这样才能避免仅按照外观或“同型号连接器”进行价格比较。

---

选型和兼容与替代方案参考及建议

对于需要寻找 I-PEX 83011-100B-01-D替代方案的工程师和采购人员，建议首先以原产品的关键结构参数作为基础：14Pin、0.4mm Pitch、200MM、1-1、Micro-Coaxial Cable以及线材端连接器20373-R14T-06，再根据实际应用确认线材AWG、阻抗及电流要求。如果设备原设计同时包含高速信号和低功率供电需求，则需要重点验证替代线束的信号完整性和电气性能，而不能只进行机械尺寸替换；如果主要应用为供电或充电，则应进一步核对每个供电Pin允许电流以及实际工作温升。对于采购端，如果原厂线束存在交期、采购成本或供应渠道方面的压力，可以按照原I-PEX产品规格寻找兼容替代方案，并要求供应商提供端接、导通、线序及必要的高速性能验证。我们公司可提供：I-PEX 83011-100B-01-D兼容替代线束方案，可围绕14Pin、200MM及对应连接器结构进行极细同轴线束生产制造，为工程师提供样品验证、规格确认及批量替代供应参考。

---

极细同轴可以用于一定程度的供电，但不能把它简单等同于高功率充电线
极细同轴线并不是只能用于高速信号传输的“数据线”。以CABLINE®-SS平台为例，官方明确给出了不同线规的电流承载规格，因此在满足设计电流、Pin数量、温升及连接器额定条件的情况下，可以承担一定的电源传输任务。不过，对于高功率充电应用，最终能否使用仍然需要根据实际电流和系统设计进行验证。针对本次的 I-PEX 83011-100B-01-D，其14Pin、200MM及20373-R14T-06连接器规格为进行兼容替代开发的重要基础。我是【雷速极细同轴线束网】，可根据需求提供高速极细同轴线束的结构优化与信号一致性评估服务和产品解决方案，更多信息欢迎联系：张经理 18913228573（微信同号）。对于需要降低供应风险、优化采购成本或寻找国产兼容方案的客户，可根据原线束规格进行一对一参数确认，由专业极细同轴线束制造商完成对应的替代开发与生产。
