先确认高速信号类型，再确定极细同轴线束规格

对于工程师而言，选择极细同轴线束不能只看Pin数和线长，更需要先确认设备传输的是哪一种高速信号，例如eDP、MIPI、HDMI、V-by-One等，再结合速率、通道数量、阻抗及设备内部空间确定线材和连接器规格。I-PEX CABLINE®-SS系列采用0.4mm Pitch、Vertical Right Angle结构，支持10P、14P、20P、30P、32P、35P、40P和50P等规格，官方列出的适用标准包括eDP HBR2、MIPI、HDMI 2.1、USB 3.2 Gen2以及V-by-One US等；其中官方高速测试以CABLINE®-SS 40P、AWG#40 Micro-Coaxial、45Ω、100mm、GSSGSSG为条件，并用于16Gbps/Lane应用参考。 因此，工程师在选型时应先明确实际信号速率和传输拓扑，再确定Pin数、AWG、阻抗和长度，而不是简单按照“接口名称”直接选线。

---

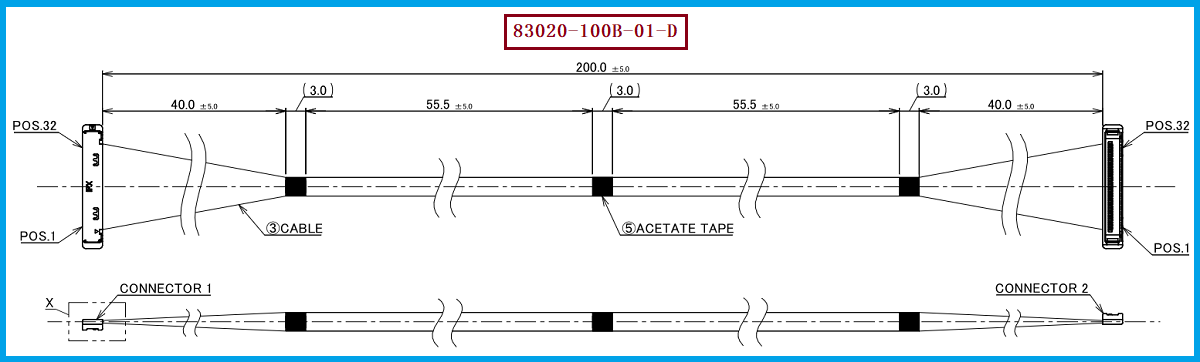

I-PEX 83020-100B-01-D：32Pin、AWG#40、1-1线序

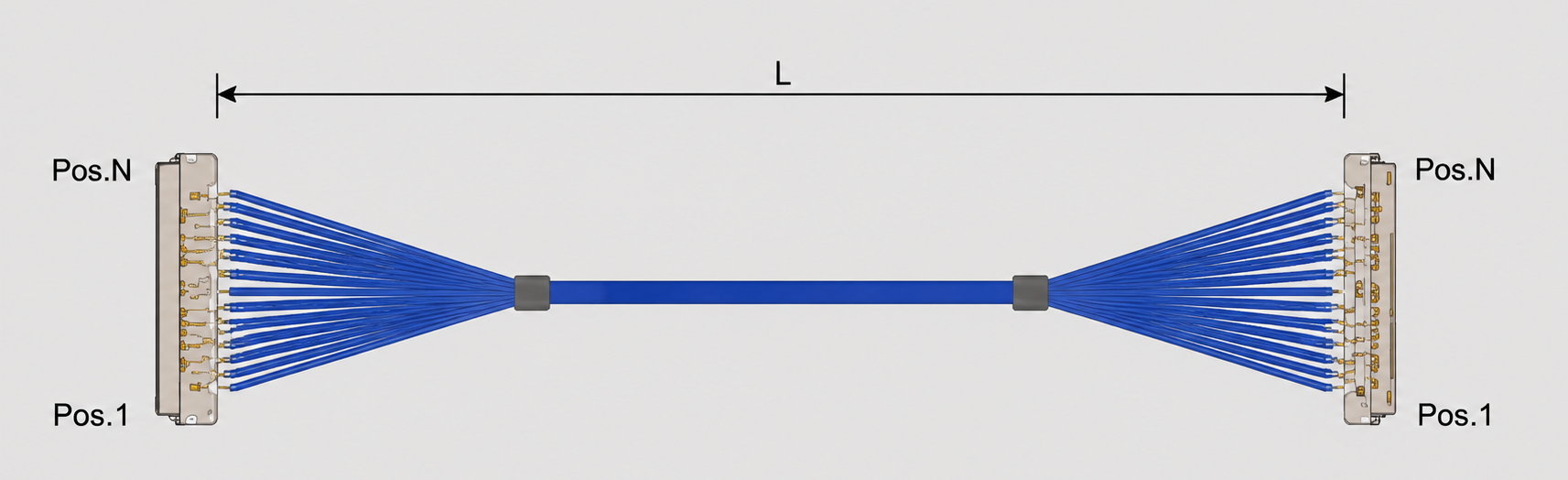

针对本次产品，I-PEX 83020-100B-01-D属于CABLINE®-SS 32Pin、200mm、1-1线序的极细同轴线束型号，配套线材端连接器型号为20373-R32T-06，适配的极细同轴线规格为AWG#40。I-PEX官方型号资料明确列出了83019、83020、83021分别对应32Pin、1-1线序的100mm、200mm、300mm线束，因此83020的核心选型信息可以理解为“32Pin + 0.4mm Pitch + AWG#40 + 200mm + 1-1直通线序”。 对工程师来说，如果该线束用于eDP或MIPI高速显示/摄像头信号，应重点核对实际Lane数量、信号分配、线序、阻抗以及整机端到端SI要求；对于采购人员，则应同时确认连接器型号、线径、Pin数、长度和线序，避免仅依据“32Pin极细同轴线束”名称采购而产生规格不匹配。

---

选型和兼容与替代方案参考及建议

在eDP、MIPI等高速应用中，极细同轴线束的替代并不是简单更换一根同长度线材，而是需要同时保证连接器机械匹配、Pin数、Pitch、AWG、线序、长度以及高速信号完整性。对于83020-100B-01-D，应重点围绕CABLINE®-SS 32Pin结构进行替代开发，线材端连接器对应20373-R32T-06，线材采用AWG#40 Micro-Coaxial，并保持1-1线序及200mm长度要求；CABLINE®-SS官方支持AWG#40，并给出了AWG#40在32接点以内0.3A/contact的电流额定条件，同时系列资料明确列出eDP HBR2、MIPI等应用参考。 因此，在国产替代或第二供应商导入时，建议工程端先提供原线束图纸、连接器料号、Pin定义和目标信号要求，再对替代线束进行尺寸、导通、线序、阻抗及高速信号完整性验证。我们公司可提供：I-PEX 83020-100B-01-D兼容替代线束方案，可根据客户实际设备结构、线长、线序及高速信号需求进行极细同轴线束匹配开发。

---

eDP、MIPI应用中，为什么AWG#40和阻抗控制值得重点确认

对于高速信号线束而言，AWG并不是唯一指标，但会直接影响线材外径、空间占用、传输特性及加工适配性。I-PEX CABLINE®-SS系列支持AWG#36、AWG#38、AWG#40及AWG#42 Micro-Coaxial，其中AWG#42官方特别注明存在特性阻抗不匹配注意事项；而其高速测试采用AWG#40、45Ω、100mm线材作为参考条件。 因此，如果项目采用eDP、MIPI等高速差分信号，工程师在确定极细同轴线束规格时，应结合实际传输速率和系统阻抗要求确认线材结构，而不能只追求更细的线径。同时，83020-100B-01-D采用32Pin、AWG#40规格，在满足小型化布线需求的同时，还需要结合200mm线长评估整体链路的信号损耗、串扰和阻抗连续性，确保替代线束不仅能够“插得上”，还能够满足实际高速通信要求。

---

从“连接器匹配”升级到“信号完整性匹配”
极细同轴线束根据eDP、MIPI等信号需求进行选型，应建立“信号类型/速率→Pin数与线序→AWG线径→阻抗→长度→连接器→高速验证”的完整选型思路。I-PEX 83020-100B-01-D对应CABLINE®-SS 32Pin、0.4mm Pitch、AWG#40、200mm、1-1线序，并配套20373-R32T-06线材端连接器，是典型的高密度极细同轴线束规格。 对工程师而言，应重点确认电气和机械兼容性；对采购人员而言，则应确认料号、连接器、AWG、长度和线序的一致性，从而降低替代导入风险。我是【雷速极细同轴线束网】，我们公司拥有完善的极细同轴线束生产体系与技术团队，可满足各类同轴线束的定制与替代需求；欢迎联系：张经理 18913228573（微信同号）。我们公司可提供I-PEX 83020-100B-01-D兼容替代线束方案，面向高速显示、MIPI设备及其他高速信号应用提供相应的极细同轴线束定制与替代支持。
