40Pin高速极细同轴线束，面向高密度设备内部连接需求

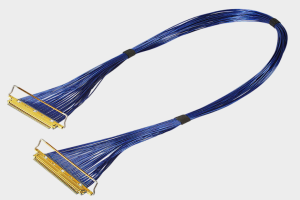

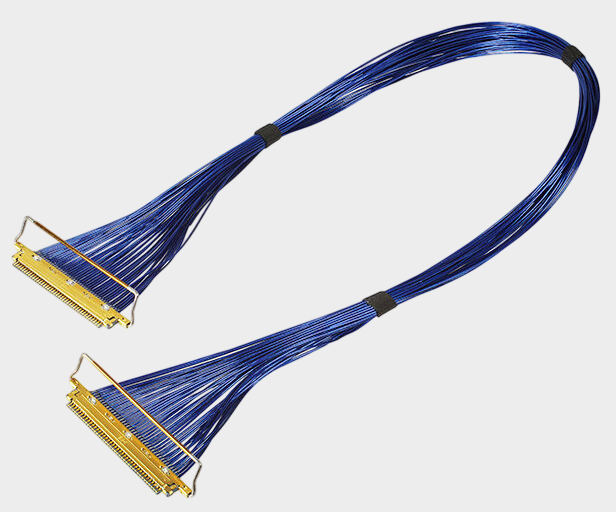

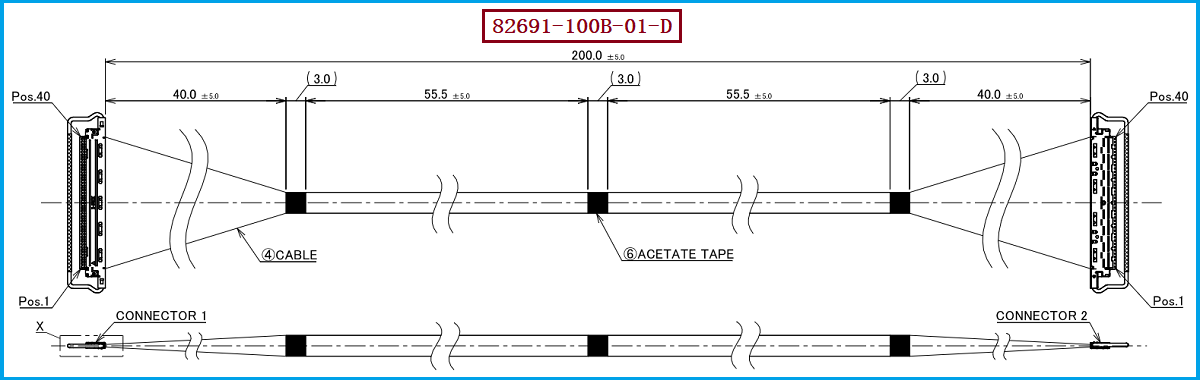

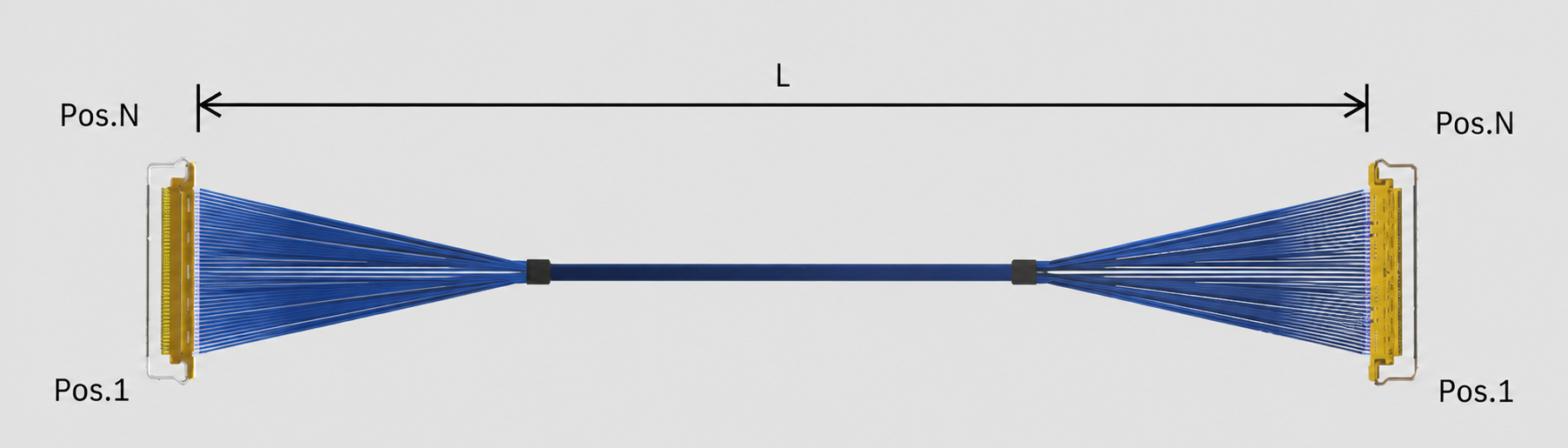

在笔记本电脑、显示模组、工业视觉、AI视觉及其他高速电子设备中，内部高速信号链路既要满足高传输速率，又受到空间、重量、弯折及连接可靠性的多重限制。I-PEX CABLINE®-VS系列正是针对这类需求推出的0.5mm间距水平对插型极细同轴连接方案。本次介绍的产品为 I-PEX 82691-100B-01-D，属于40Pin极细同轴线束方案，采用Micro-Coaxial Cable结构，两端连接器端使用 20454-240T，线位定义为 1-1，即对应端Pin 1连接Pin 1、Pin 2连接Pin 2，并依次保持同序直通。根据对应工程图纸，该线束长度为200±5mm，采用AWG #40、50Ω极细同轴线。对于工程师而言，这种40Pin、1-1直通的结构有利于进行高速信号链路规划和线束定义；对于采购人员而言，明确产品料号、连接器型号、Pin数、线径、阻抗及长度，则可以更准确地建立国产替代物料的规格基准。

---

极细同轴线绝缘层厚度，为什么会影响阻抗稳定性？

极细同轴线的高速传输性能并不只取决于连接器，线缆自身的结构尺寸同样非常关键，其中绝缘层厚度与特性阻抗稳定性存在直接关系。同轴线的特性阻抗与中心导体直径、绝缘层介电常数以及中心导体与屏蔽层之间的几何距离有关。当绝缘层厚度发生变化时，中心导体与外部屏蔽结构之间的相对距离也会随之改变，从而引起特性阻抗变化。对于本产品所使用的AWG #40级极细同轴线而言，线径非常小，绝缘层的微小尺寸偏差都会被放大到高速信号性能中。如果绝缘层厚度不均匀，或者挤出过程中的同心度控制不足，就可能造成不同位置阻抗波动，进一步影响信号反射、插入损耗、回波损耗以及串扰表现。因此，在生产 82691-100B-01-D兼容替代线束时，除了需要关注连接器端子的加工精度，还需要对导体尺寸、绝缘层厚度、绝缘层同心度、屏蔽结构及整体阻抗进行稳定控制，使极细同轴线在整条线束范围内保持更加一致的高速传输特性。

---

从工程师与采购视角看，国产替代不能只看“能不能插”

对于工程师而言，一款极细同轴线束能否实现兼容，不能简单判断连接器“外形能否插上”，而需要综合确认连接器结构、Pin数量、线位定义、线缆规格、阻抗、长度、端部加工、弯折区域以及高速信号性能等因素；尤其是 I-PEX 82691-100B-01-D这类40Pin高速线束，其 1-1线位定义必须与原设计保持对应，否则即使机械尺寸匹配，也可能导致信号连接关系错误。对于采购人员而言，则应重点确认替代产品是否能够覆盖原型号的关键BOM信息和工程参数，包括20454-240T连接器端使用要求、40Pin结构、AWG #40极细同轴线、50Ω阻抗、200±5mm长度以及1-1线位定义等。我们公司专注于极细同轴线束的生产制造，可根据客户实际设备、连接器、线长、Pin数及信号传输要求进行线束方案开发，我们公司可提供 I-PEX 82691-100B-01-D 兼容替代线束方案，帮助客户在保持原有应用接口和装配方式的基础上，寻找更加灵活的国产化供应方案。

---

选型和兼容与替代方案参考及建议

针对 I-PEX 82691-100B-01-D 的国产兼容替代，建议工程人员首先以原线束工程图纸作为基础规格，确认40Pin、1-1线位、200±5mm长度以及AWG #40极细同轴线等核心参数，再进一步验证连接器端的20454-240T配套结构和实际装配尺寸。在线材方面，应重点关注导体尺寸、绝缘层厚度及同心度，因为这些因素会共同影响50Ω高速传输阻抗的稳定性；如果应用涉及高速显示、视觉图像或高速数据传输，还应结合实际系统进行阻抗、插入损耗、回波损耗、串扰及信号完整性验证。采购人员在导入国产替代供应商时，也建议不要仅以单价作为判断依据，而应综合评估样品一致性、批量交付能力、制程稳定性、端部加工精度以及后续定制能力。我们可围绕 I-PEX CABLINE®-VS 40Pin极细同轴线束提供兼容替代制造服务，并根据客户具体项目要求进一步匹配线材、长度、端部结构和线位定义。

---

从线材结构到连接器，实现极细同轴线束整体兼容
I-PEX 82691-100B-01-D是一款以CABLINE®-VS体系为基础的40Pin极细同轴线束，其核心规格包括AWG #40极细同轴线、50Ω阻抗、200±5mm长度、20454-240T连接器端使用结构以及1-1线位定义。对于高速线束而言，连接器只是整个信号链路的一部分，导体尺寸、绝缘层厚度、绝缘材料介电特性、同心度以及屏蔽结构同样决定着阻抗稳定性和信号完整性。因此，真正有价值的国产替代，不应只是实现机械接口兼容，更需要从连接器、极细同轴线材、端部加工、线位定义到高速电气性能进行整体匹配。我是【雷速极细同轴线束网】，专注高速极细同轴线束及连接器的研发与替代方案，如您有选型或验证以及产品需求，欢迎联系：张经理 18913228573（微信同号）。我们持续专注于极细同轴线束的生产制造及国产替代研究与市场应用方案开发，如果你对 I-PEX 82691-100B-01-D 兼容替代线束产品感兴趣、有采购需求，或正在关注极细同轴线束国产替代方向，欢迎联系进一步沟通具体产品规格与替代方案。
