极细同轴线的优势更突出体现在高速、高密度连接

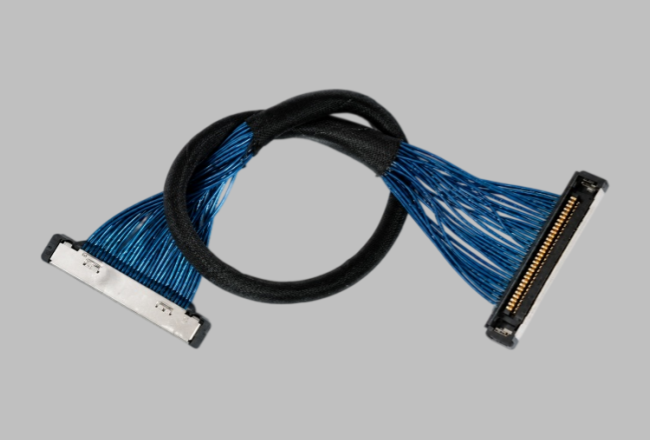

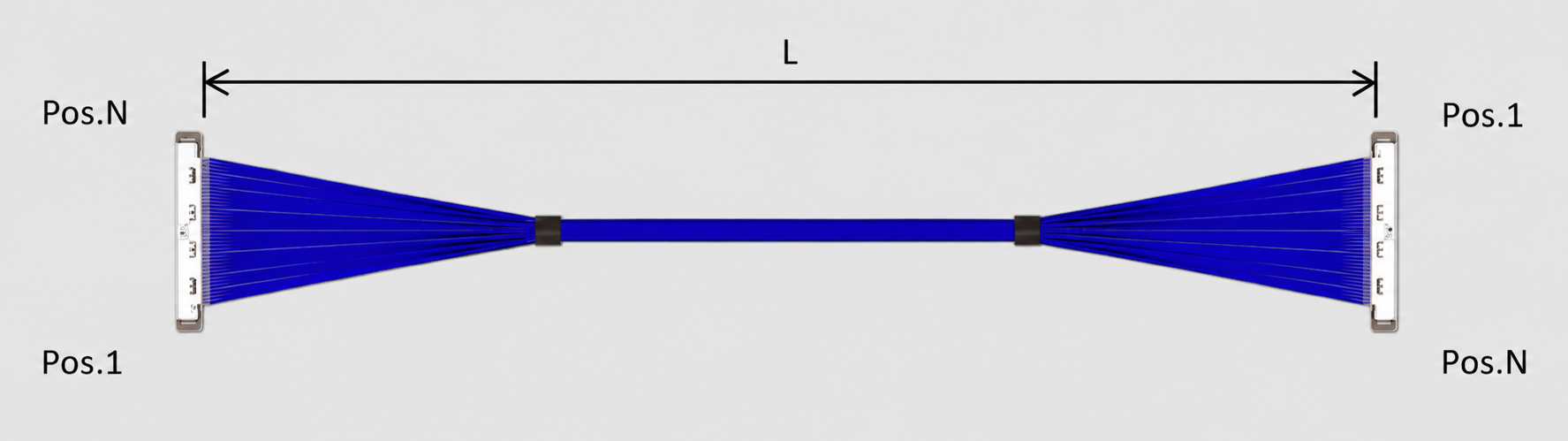

在笔记本电脑、显示模组、摄像头、工业视觉以及AI设备内部，既要传输高速差分信号，又受到空间和布线尺寸限制，因此极细同轴线束经常被用于高速、短距离板间或模组间连接。以 I-PEX 82885-100B-02-D 为例，该型号属于 CABLINE®-SS 30P线束，采用 AWG#40 Micro-Coaxial Cable，长度为 100mm，特性阻抗为 50Ω，线序为 1-N，线材端配套 20373-R30T-06。I-PEX官方资料显示，CABLINE®-SS采用0.4mm间距、垂直直角结构及水平出线设计，产品页面还提供16Gbps/Lane应用的高速测试参考。

---

极细同轴线适合高速还是长距离？关键要看信号完整性

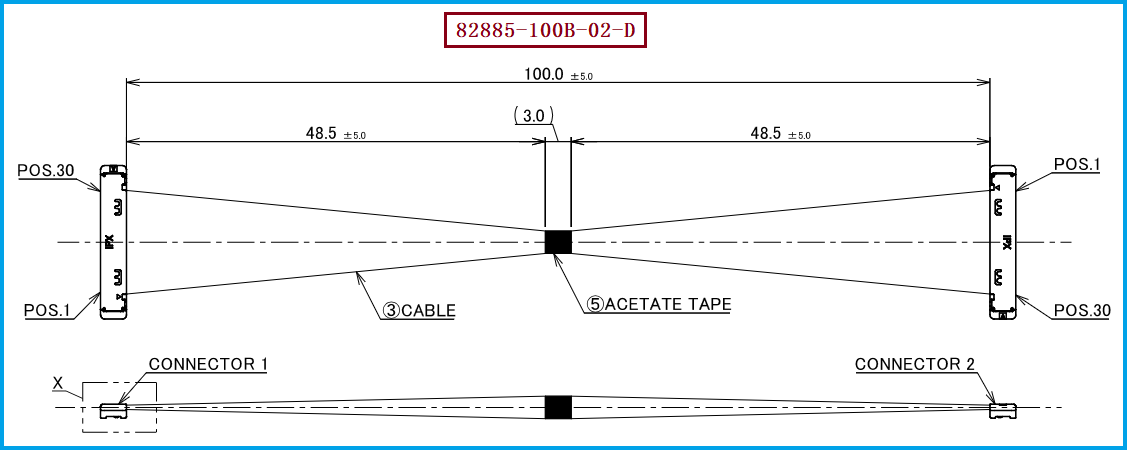

极细同轴线并不是简单意义上的“长距离高速线”。随着传输速率提高，线缆长度增加后，导体损耗、介质损耗、阻抗不连续、回波损耗以及串扰等因素都会更加明显，因此高速应用通常需要在传输速率、线径、阻抗、线长和连接器之间进行综合平衡。I-PEX对CABLINE®-SS的高速测量采用了40P、AWG#40 Micro-Coaxial Cable、45Ω、100mm及特定Pin Assignment的测试条件，并将16Gbps/Lane作为应用参考；而 82885-100B-02-D 本身图纸定义的是30P、AWG#40、50Ω、100mm、1-N，因此不能简单将系列产品的测试条件等同于该具体线束型号的实际传输能力。对于工程师而言，如果需要进一步延长线束，应重新验证插入损耗、回波损耗、串扰、眼图以及实际系统的信号完整性。

---

为什么100mm规格更适合空间受限的高速设备内部连接？

82885-100B-02-D 的100mm长度具有比较明确的应用定位：在满足设备内部布线距离的情况下，利用极细同轴线的高密度结构完成高速信号连接。CABLINE®-SS的0.4mm Contact Pitch、1.65±0.2mm结合高度和3mm深度，使其适用于空间较紧凑的设备内部连接，I-PEX官方也展示了该系列线束穿过小型转轴的应用场景。 对采购人员来说，选择极细同轴线束时不能只看“100mm”这个长度参数，还需要确认Pin数、线序、AWG规格、阻抗以及连接器型号是否完全对应。对于 82885-100B-02-D，关键规格应保持 30P、AWG#40、50Ω、100mm、1-N以及20373-R30T-06 的对应关系，这些参数共同决定了替代线束能否真正装配和工作。

---

选型和兼容与替代方案参考及建议

如果原设备采用 I-PEX 82885-100B-02-D，进行国产替代或第二供应商开发时，建议首先按照原图纸确认机械尺寸和连接器匹配，再根据实际高速信号要求进行电气验证。尤其需要确认 20373-R30T-06 线材端连接器、30Pin结构、100mm线长、AWG#40 Micro-Coaxial Cable、50Ω阻抗以及1-N线序；如果实际设备采用高速显示、摄像头或其他高速差分接口，还应进一步结合PHY速率和系统拓扑进行SI测试。CABLINE®-SS官方资料同时列出了100mm、200mm和300mm等不同长度的30P线束型号，因此“极细同轴线是否适合长距离”不能一概而论，线长增加后必须重新评估实际链路裕量。 我们公司可提供：I-PEX 82885-100B-02-D兼容替代线束方案，可按照客户原有连接器、Pin数、线序、线长、线径及阻抗要求进行极细同轴线束兼容开发，为工程打样、替代验证和批量采购提供对应方案。

---

极细同轴线的价值在于高速、小型和合理距离之间的平衡
极细同轴线并非专门用于“高速”或“长距离”中的某一个单一场景，而是在高速信号传输、有限空间布线以及适当线长之间取得平衡。对于 I-PEX 82885-100B-02-D 而言，其30P、AWG#40、50Ω、100mm和1-N线序的规格，更适合作为高速设备内部短距离互连的工程参考。我是【雷速极细同轴线束网】，专业定制生产极细同轴线束及配套端子、板端连接器，如您需要技术评估或项目合作，请联系：张经理 18913228573（微信同号）。实际进行替代时，不能只比较线材价格和长度，更应关注连接器兼容性、阻抗一致性、信号完整性及量产一致性。对于工程师和采购人员而言，只有将机械、电气和高速性能同时纳入选型标准，才能降低替代线束导入后的兼容风险。
