随着AI PC、高刷新率电竞显示器、Mini LED屏幕以及USB4、Thunderbolt高速接口的持续发展，电子设备内部对于高速线束的要求也越来越高。尤其在超薄化、高集成度设备中，传统线束已经难以同时满足高速率、低损耗与轻量化需求。

在这样的背景下，40AWG极细同轴线束逐渐成为高速内部互连的重要方案。其中，I-PEX 82692-100B-01-D 作为典型的40Pin Micro Coaxial Cable组件，被广泛应用于eDP屏线、高速数据传输以及超薄终端设备内部连接场景。

---

一、I-PEX 82692-100B-01-D 属于哪种高速极细同轴线束？

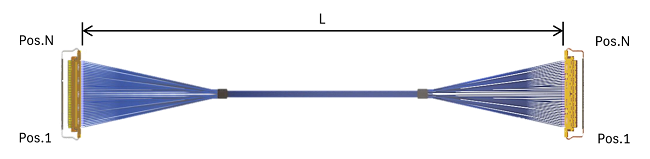

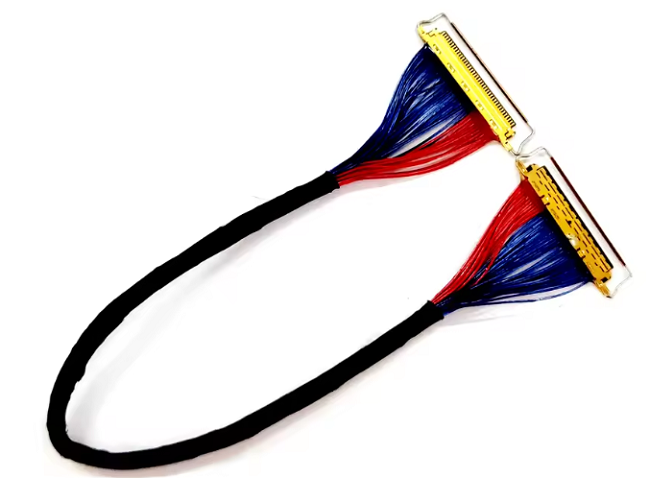

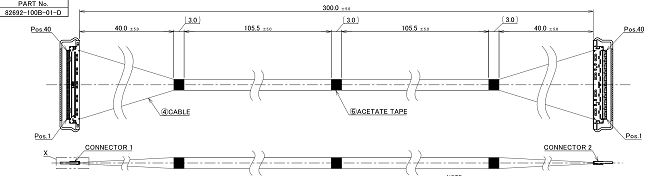

I-PEX 82692-100B-01-D 是一款40Pin 1:1结构的极细同轴线束组件，采用40AWG超细Micro Coaxial Cable设计，可满足高速差分信号传输需求，并支持高达32Gbps/lane级别的数据传输。

相比普通LVDS线束，极细同轴结构在高速传输方面具有更明显优势，能够有效降低信号损耗与串扰问题，同时提升整体传输稳定性。目前，该类型线束已广泛应用于：

(1). 高端笔记本电脑屏线，

(2). Mini LED与高刷新率显示模组，

(3). VR/AR设备，

(4). 医疗影像设备，

(5). 工业视觉系统，

(6). 服务器内部高速连接；

其核心特点在于：

(1). 高频传输性能稳定，

(2). 差分阻抗控制更精准，

(3). EMI抗干扰能力更强，

(4). 结构轻薄且适合复杂走线。

---

二、20454-240T连接器有哪些结构优势？

在实际应用中，82692-100B-01-D 通常搭配 I-PEX CABLINE-VS 系列高速连接器使用，其中较常见的型号为 20454-240T；20454-240T 属于0.5mm Pitch超薄高速连接器，采用机械锁扣结构设计，在高速传输环境下能够有效提升连接可靠性。其主要结构特点包括：

(1). 超薄低高度设计，适合轻薄设备内部布局，

(2). 机械锁扣结构增强连接稳定性，

(3). 有助于降低高速信号反射，

(4). 支持高频高速差分传输；

因此，该连接器非常适用于：eDP显示接口、USB4高速应用、PCIe高速传输、Thunderbolt接口、AI终端设备内部连接；在高速显示与数据传输场景中，稳定的连接器结构对于SI性能与Eye Diagram表现具有重要影响。

---

三、为什么 82692-100B-01-D 能够实现32Gbps高速传输？

82692-100B-01-D 能够支持32Gbps高速传输，核心原因在于其采用了Micro Coaxial Cable极细同轴结构；与传统线材相比，极细同轴线内部拥有独立屏蔽层，可有效降低：串扰问题、EMI干扰、高频信号衰减、回损与插损影响；同时，该结构还能维持稳定的100Ω差分阻抗控制，从而满足高速协议对信号完整性的要求。此外，40AWG超细线径还兼顾了：更好的柔性弯折性能、更小的布线空间占用、更轻量化的结构设计；因此，非常适合：超薄笔记本、折叠设备、高密度主板内部走线、高刷新率显示模组；配合20454-240T连接器的高速接触结构，还能够进一步优化：

(1). SI性能，

(2). Eye Diagram表现，

(3). 高频稳定性。

目前，越来越多高端电竞本、工业显示设备以及AI显示终端，已经开始采用类似CABLINE-VS架构作为内部高速互连方案；此外，对于部分设备厂商而言，如果需要控制成本或缩短交期，也可以选择兼容20454-240T接口规格的40Pin高速Micro Coaxial Harness替代方案，以满足不同项目需求。

---

四、高速极细同轴线束选型建议与兼容替代方案

在实际项目开发过程中，高速极细同轴线束的选型，需要重点关注以下几个方面：Pin数规格、AWG线径大小、差分阻抗控制、传输协议要求、内部弯折空间；以82692-100B-01-D为例，其采用40Pin 1:1结构，更适合高速显示与数据直通类应用。

不同应用场景可参考以下方案：

4.1、普通eDP显示应用可优先考虑：30Pin方案、标准40Pin方案、USB4、PCIe Gen4及更高速应用；

4.2、建议优先采用：完整屏蔽结构、CABLINE-VS高速架构、高频低损耗极细同轴方案；

4.3、在连接器兼容方面，20454-240T 虽然市场兼容度较高，但在替代过程中仍需重点确认：

(1). Pin定义是否一致，

(2). 锁扣结构是否匹配，

(3). 堆叠高度是否兼容，

(4). 线序设计是否对应；

目前，市场上也已出现部分兼容I-PEX接口规范的国产替代连接器与极细同轴线束方案，我们公司可根据：成本预算、交货周期、性能需求进行综合评估与选型。

---

五、高速线束开发过程中需要重点关注哪些问题？

在高速Micro Coaxial Harness开发阶段，以下几个关键指标会直接影响最终传输性能：

5.1、差分阻抗控制：需确保稳定维持在100Ω范围内。

5.2、弯折后的SI性能：线束在复杂折弯环境下，仍需保持高速信号稳定。

5.3、EMI屏蔽能力：屏蔽结构是否满足设备整体EMI规范要求。

5.4、高频插损与回损表现：高频环境下是否满足高速协议标准。

5.5、连接器接触可靠性：高速传输中，连接稳定性会直接影响数据完整性。

只有综合优化以上因素，才能确保高速线束在AI终端、高刷显示以及USB4设备中的稳定运行。

---

I-PEX 82692-100B-01-D 代表了当前高速极细同轴线束向“小型化、高速化、低损耗”方向的发展趋势；随着AI PC、高速显示设备、USB4以及Thunderbolt生态持续扩展，40Pin Micro Coaxial Cable Harness将在更多高端电子设备内部连接中发挥重要作用。对于需要高速稳定传输、轻薄结构以及复杂内部布线的应用场景而言，采用高性能极细同轴线束方案，已经成为未来高速互连的重要发展方向。

我是【雷速极细同轴线束网】，我们专业提供 eDP、MIPI、USB3.X/4、LVDS 等高速极细同轴线束的定制与兼容替代服务，如需技术支持请联系：张经理 18913228573（微信同号）。
