为什么极细同轴线束的阻抗匹配如此重要？
在高速图像、显示、摄像头、AI视觉以及高速数据采集设备中，信号频率和传输速率不断提高，极细同轴线束已经不仅是简单的“连接线”，而是高速信号链路的一部分。当极细同轴线与连接器之间的阻抗出现明显不连续时，高速信号在连接器、线缆和PCB之间传输就可能产生反射，进一步影响信号完整性。因此，工程师在进行极细同轴线束选型时，需要同时考虑线缆特性阻抗、连接器结构、PCB走线以及整个链路的阻抗连续性，而不能只看连接器Pin数和外形尺寸。

以I-PEX CABLINE®-SS为例，该系列采用0.4mm Contact Pitch、Vertical Right Angle结构，支持AWG36、AWG38、AWG40、AWG42等Micro-Coaxial Cable；官方还特别注明AWG42存在特性阻抗不匹配的情况。与此同时，I-PEX官方高速性能展示采用40P、AWG40、45Ω、100mm和GSSGSSG测试条件，并明确属于测试条件下的性能展示。

---

I-PEX 81463-100B-02-D的阻抗匹配应该如何理解？

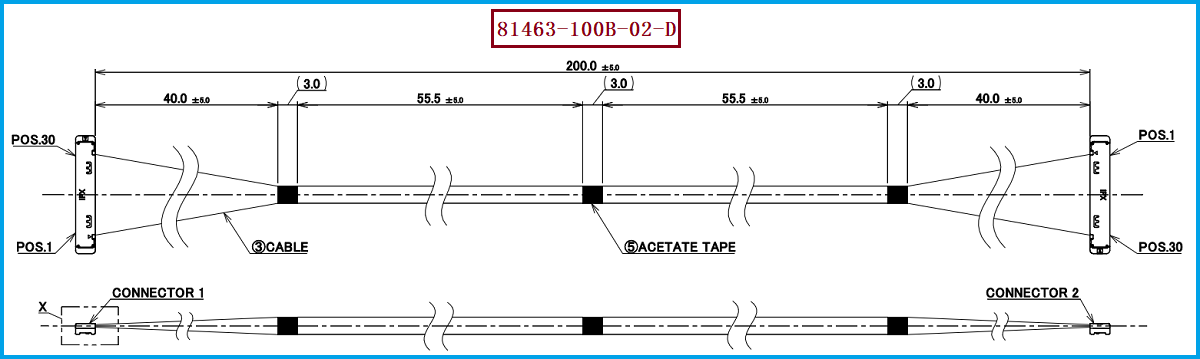

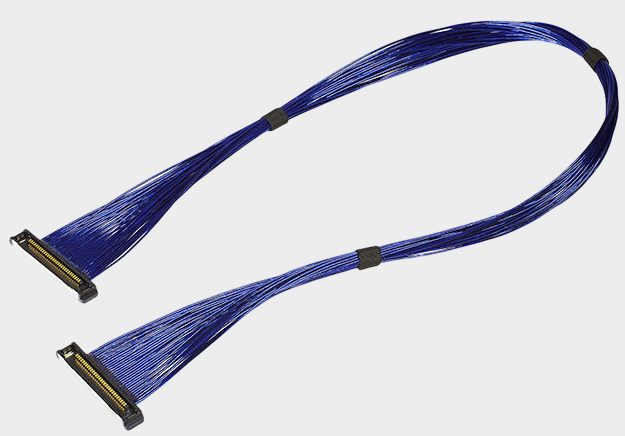

本次介绍的产品型号为 I-PEX 81463-100B-02-D，属于CABLINE®-SS 30P极细同轴线束。根据该型号官方二维工程图，其具体线材规格为 Micro-Coaxial Cable、AWG #40、50Ω、蓝色、总长度200.0±5.0mm、1-N线序；线材端使用 20373-R30T-06，为30Pin连接器，对应CABLINE®-SS的0.4mm端子间距。

这里有一个工程选型中非常容易混淆的地方：CABLINE®-SS系列网页的高速测试条件为45Ω，但81463-100B-02-D具体工程图标注为50Ω。因此，不能简单地看到CABLINE-SS支持高速传输，就直接认为所有CABLINE-SS线束都是45Ω。对于81463-100B-02-D这款具体产品，采购和工程部门应以该型号工程图中的50Ω规格作为产品规格确认的重要依据。实际替代开发时，还需要结合终端设备的系统阻抗要求进行验证。

---

连接器与极细同轴线如何实现阻抗连续？
连接器与线缆的阻抗匹配，本质上是让高速信号经过“线缆—端子—连接器—PCB”这一完整路径时，尽量减少明显的阻抗突变。对于极细同轴线束而言，导体尺寸、绝缘介质、屏蔽结构以及导体与屏蔽层之间的几何关系都会影响特性阻抗；到了连接器位置，端子结构、Pin间距、接触区域以及周围金属结构又会形成新的阻抗环境。
因此，工程师在开发兼容替代线束时，不能只按照 AWG40 选择线材，还需要关注线材实际阻抗、连接器端接结构以及成品后的高速性能。81463-100B-02-D采用30Pin、0.4mm间距和AWG40 Micro-Coaxial结构，其官方线束定义为200mm、1-N；如果替代产品改变线径、屏蔽结构、端接尺寸或者线束长度，都可能使原有高速链路的电气特性发生变化。

对于工程验证，可以进一步通过TDR、S参数、插入损耗、回波损耗、串扰以及实际工作速率下的眼图等方式评估阻抗连续性和信号完整性。尤其是200mm这种具体长度的线束，应结合实际主板和设备进行整链路测试，而不是仅凭连接器规格判断最终性能。

---

选型和兼容与替代方案参考及建议

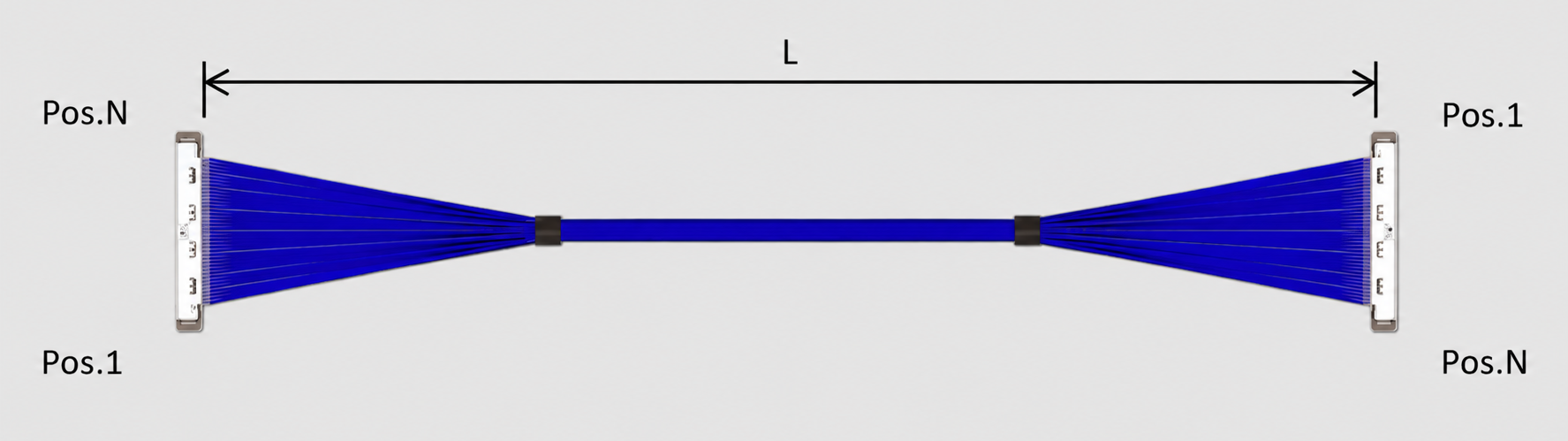

对于需要采购 I-PEX 81463-100B-02-D兼容替代线束的客户，建议工程和采购人员首先确认几个核心参数：30Pin、0.4mm Pitch、20373-R30T-06、AWG40 Micro-Coaxial、50Ω、200mm以及1-N线序。其中，200mm代表该具体线束的长度，而1-N才是线序定义，两者不能混淆。I-PEX官方页面也明确列出了81463为30P、200mm、1-N的CABLINE-SS样品评估线束型号。
在兼容替代开发过程中，除了确认连接器型号，还应同步确认两端连接器组件、线束长度公差、线序、线材阻抗以及成品端接尺寸。该81463工程图对应的线材端Housing为 20373-R30T-06，并使用20380-R30T-06 Plug Cable Assembly和2182-030-03 Metal Cover，配套Mating Connector为20374-R30E-31。对于高速设备，还建议在样品阶段进行阻抗和信号完整性验证，确认替代线束不会因端接结构或材料变化造成明显的阻抗不连续。

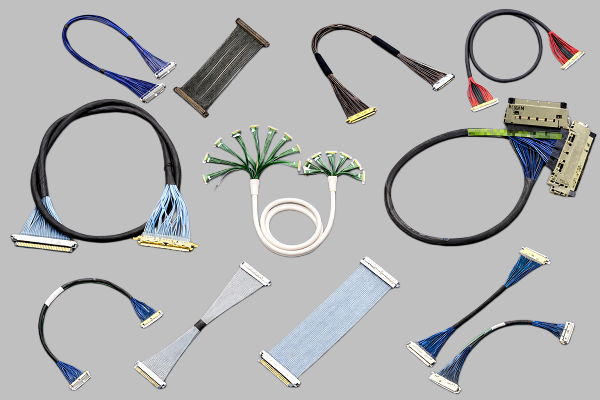

我们公司可提供：I-PEX 81463-100B-02-D兼容替代线束方案，可围绕30Pin、0.4mm间距、20373-R30T-06连接器、AWG40极细同轴线、200mm长度及1-N线序等关键参数进行兼容开发，并可根据客户实际设备的结构尺寸和高速信号要求进行方案匹配。

---

阻抗匹配是连接器与极细同轴线协同设计的结果
连接器与极细同轴线的阻抗匹配并不是简单选择一个“多少Ω”的连接器，而是需要从线材、端接结构、连接器、PCB以及整个高速信号链路进行综合控制。对于 I-PEX 81463-100B-02-D而言，其具体工程图明确对应 30P、AWG40 Micro-Coaxial、50Ω、200mm、1-N，线材端连接器为 20373-R30T-06，连接器间距为0.4mm。我是【雷速极细同轴线束网】，我们公司拥有完善的极细同轴线束生产体系与技术团队，可满足各类同轴线束的定制与替代需求；欢迎联系：张经理 18913228573（微信同号）。 对工程师而言，应重点验证阻抗连续性和信号完整性；对采购人员而言，则应避免只按照“CABLINE-SS 30P”采购，而应核对具体料号及完整规格。只有让连接器与极细同轴线在机械、电气和高速信号三个层面保持一致，才能更好地满足高速设备对稳定传输的要求。
