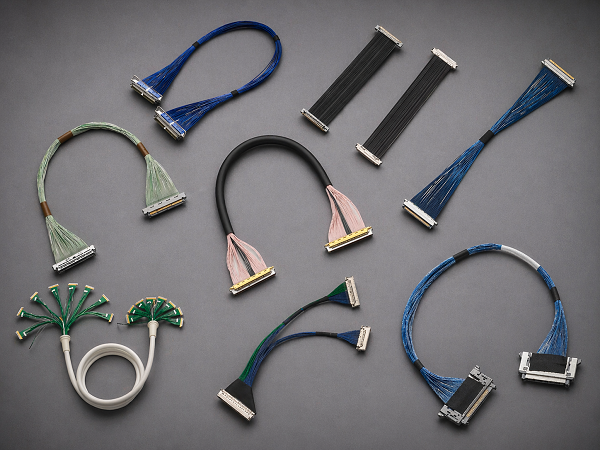

随着轻薄笔记本、高刷新显示器、工业显示终端以及便携式设备不断向高分辨率与高速化升级，设备内部对于高速信号连接的稳定性也提出了更高要求。特别是在eDP屏线设计中，不仅需要满足高速数据传输，还需要兼顾轻薄结构、抗干扰能力以及长期弯折可靠性，因此越来越多设备开始采用micro coaxial cable（极细同轴线）方案。I-PEX 82882-100B-02-D 14Pin极细同轴线束，正是目前高速显示连接中较为常见的一种微同轴屏线方案，在笔记本显示模组及工业显示设备中应用较广。

---

一、14Pin极细同轴线束为何更适合eDP高速显示？

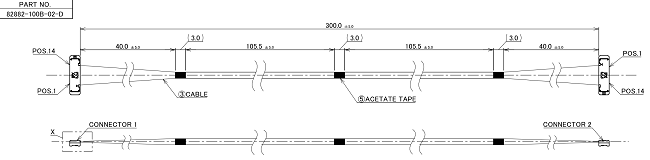

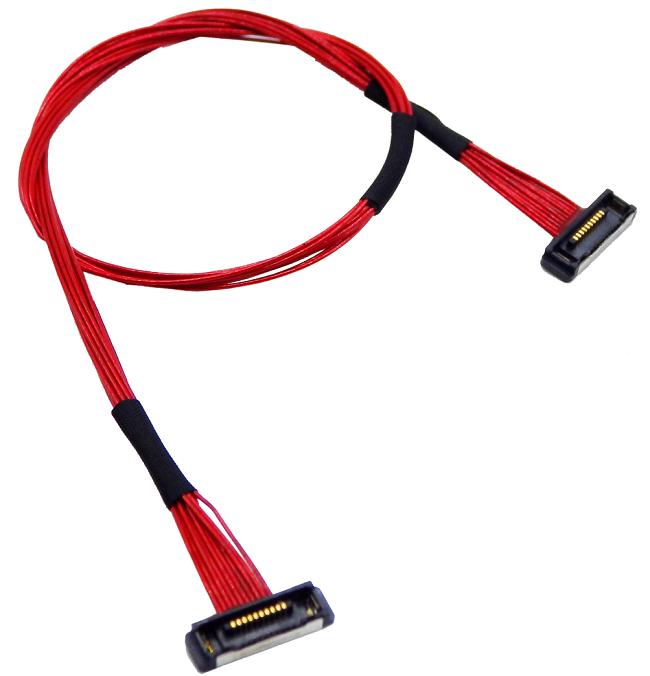

I-PEX 82882-100B-02-D 属于 CABLINE-SS 系列中的高速微同轴线束方案，采用0.4mm Pitch超细间距设计，可满足高速差分信号传输需求，广泛适用于笔记本LCD屏线、工控显示设备以及轻薄显示终端内部连接。与传统FFC/FPC排线相比，极细同轴线内部采用独立屏蔽结构，每组信号均具备更好的抗干扰能力，因此能够有效降低串扰与EMI问题，从而提升eDP高速传输稳定性。

同时，这类micro coaxial cable通常采用40AWG超细线径设计，在保证高速传输性能的同时，还能减少内部布线空间占用，更适合超薄设备内部布局需求。尤其在笔记本屏幕转轴区域，极细同轴线束具备更优秀的柔韧性与动态弯折性能，可有效提升屏线长期使用寿命，因此在高端轻薄本及高分辨率显示设备中应用越来越广泛。

---

二、I-PEX 20373-R14T-06连接器有哪些优势？

I-PEX 82882-100B-02-D 所搭配的连接器型号为20373-R14T-06，属于CABLINE-SS系列14Pin超薄微同轴连接器，主要特点包括：

(1). 0.4mm超细间距设计：能够有效节省PCB与显示模组内部空间，适用于轻薄化设备结构设计。

(2). 支持高速差分信号传输：可满足eDP、LVDS以及V-by-One等高速显示接口应用需求。

(3). 连接器高度与深度较小：适合窄边框显示设备以及高密度内部布局方案。

(4). 采用W-point接触结构：能够增强端子接触稳定性，提高长期连接可靠性。

(5). 适用于多种高速显示设备：广泛应用于笔记本屏线、工业显示、医疗显示及便携式显示终端等领域。

对于高速显示设备而言，连接器不仅关系到信号完整性，同时也会影响整机内部结构空间设计。20373-R14T-06在高速传输与轻薄结构之间实现了较好的平衡，因此在不少显示模组方案中都有较高应用率。

---

三、极细同轴线束选型与兼容替代建议

在实际项目开发过程中，选择14Pin极细同轴线束时，通常需要重点关注以下几个方面：

3.1、Pin定义是否匹配：需要确认主板端与LCD端接口Pin脚定义是否一致。

3.2、是否满足eDP传输速率：不同显示规格对于带宽与高速传输能力要求不同，需要提前评估。

3.3、线径规格选择：常见规格包括40AWG与42AWG，不同线径会影响柔韧性与传输性能。

3.4、转轴弯折寿命要求：笔记本屏线通常需要反复开合，因此动态弯折寿命尤为重要。

3.5、EMI与阻抗控制能力：高速信号对于阻抗一致性与屏蔽性能要求较高，直接影响显示稳定性。

如果项目需要兼容CABLINE-SS系列接口方案，也可以参考同类0.4mm Pitch微同轴连接系统进行替代评估。尤其是在国产化替代、成本优化以及交期需求较高的项目中，目前市场上也已有兼容20373-R14T-06结构的极细同轴线束组件方案可供选择。此外，我们还可提供82882-100B-02-D对应规格的兼容型极细同轴线束组件，并支持根据客户实际需求定制。

---

随着eDP高速显示接口不断普及，极细同轴线束已经逐渐成为轻薄显示设备内部连接的重要组成部分。I-PEX 82882-100B-02-D 14Pin极细同轴线束，凭借高速传输能力、优异柔韧性、抗干扰结构以及超薄化设计，在笔记本屏线与高速显示模组领域具备较高应用价值。

我是【雷速极细同轴线束网】，我们公司拥有完善的极细同轴线束生产体系与技术团队，可满足各类定制与替代需求；欢迎联系：张经理 18913228573（微信同号）。
