极细同轴线束为什么经常采用透明外皮？

在工程师接触极细同轴线束时，会发现很多Micro-Coaxial极细同轴线的外层绝缘材料呈现透明或半透明状态。这里的“透明”并不是为了外观，而更多与极细线材的制造、检测和可靠性控制有关。极细同轴线内部结构非常精细，通常由中心导体、绝缘层、屏蔽层及外部护套组成，透明或半透明护套能够让生产及品质人员在一定程度上观察外部结构状态，便于检查线材是否存在明显的破损、压伤、污染、异常变形等问题。对于采购人员来说，透明外皮也有助于在来料检验和生产过程中快速识别线材外观异常。不过需要强调的是，透明并不是判断极细同轴线品质好坏的唯一标准，真正影响高速传输和可靠性的仍然是导体、绝缘材料、屏蔽结构、特性阻抗以及加工工艺。

---

透明外皮与极细同轴线的高速传输有什么关系？

极细同轴线的外皮主要承担绝缘保护、机械保护和环境隔离作用，并不是直接决定Gbps传输能力的唯一因素。以I-PEX CABLINE®-UX II平台为例，官方资料显示其支持AWG44、AWG46 Micro-Coaxial Cable，参考传输速度达到5 Gbps/lane NRZ，并支持USB 3.1 Gen1、V-By-One HS 1.4、HDMI 1.3、eDP等参考应用。 因此，在开发极细同轴线束时，不能因为某种线材外皮透明就认为它一定具有更好的高速性能，也不能因为外皮颜色不同就简单判断传输能力。工程师真正需要关注的是线材规格、阻抗控制、屏蔽连续性、端接质量以及整个高速通道的信号完整性。透明外皮更多属于线材结构和制造工艺层面的表现，而不是“高速性能指标”。

---

I-PEX 82906-100B-02-D采用什么结构？

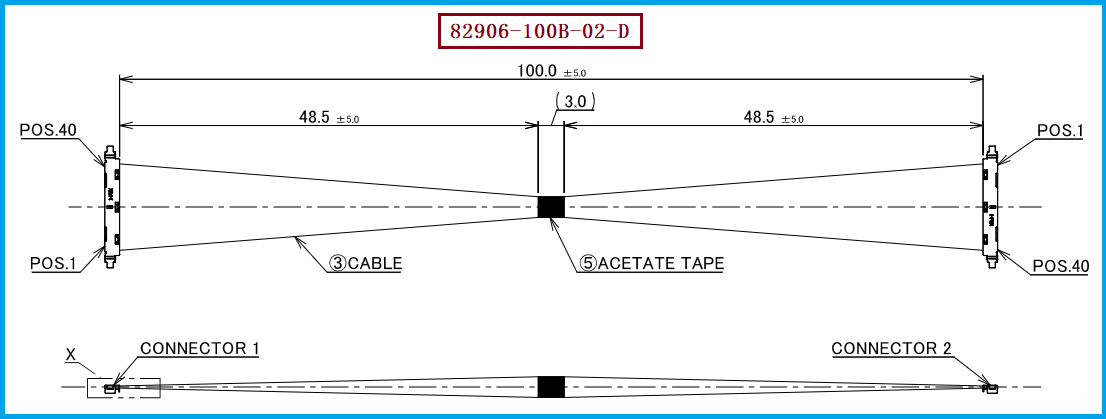

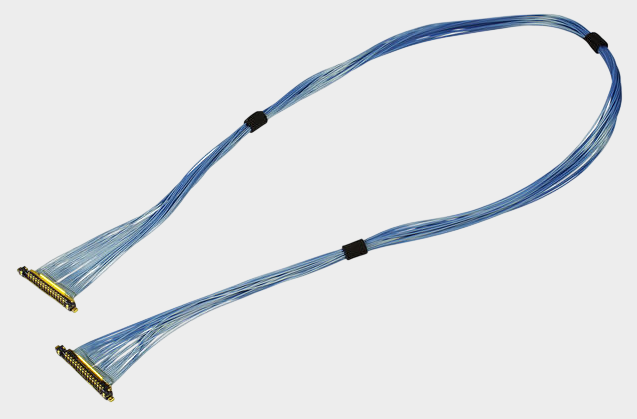

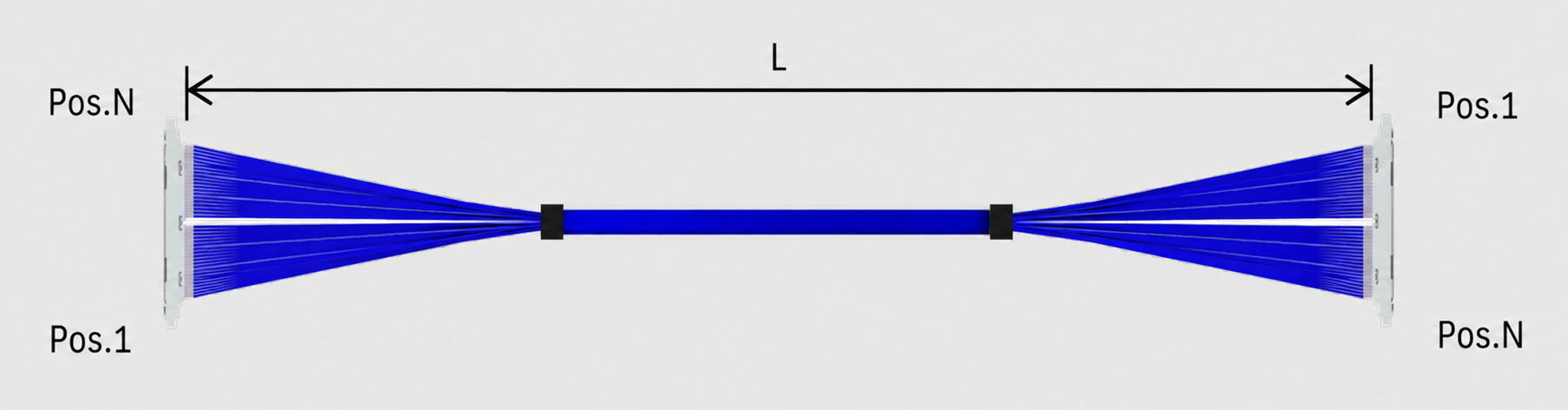

本次对应的产品型号为I-PEX 82906-100B-02-D，属于CABLINE®-UX II 40Pin、100mm、1-N的Micro-Coaxial极细同轴线束，官方产品页面明确列出该型号，描述为40pin、Micro-Coaxial、46AWG、L=100mm、1-N。 该线束使用的线材端连接器型号为20532-040T-02-1，线位定义为1-N。从平台规格来看，CABLINE®-UX II采用0.25mm Contact Pitch、Vertical（Right Angle）结构，配合高度为1.04 +0.06/-0.1mm，并提供30P、34P、40P、50P规格，非常适合对连接器尺寸和内部布线空间要求较高的设备。 对于工程师而言，82906-100B-02-D的选型重点不仅是40Pin，还需要同时确认连接器型号、线材规格、线长以及1-N线位定义；对于采购人员而言，则应确保替代供应商能够按照原图纸稳定实现这些关键参数。

---

选型和兼容与替代方案参考及建议

在进行82906-100B-02-D兼容替代时，建议工程师首先确认设备端使用的CABLINE®-UX II 40P接口，再核对线材端连接器20532-040T-02-1、40P结构、1-N线位定义及线束长度等关键条件。I-PEX官方资料显示，CABLINE®-UX II 40P还对应200mm、300mm等不同长度的1-N标准线束，因此实际替代开发时不能只按照“40Pin极细同轴线束”进行匹配，而需要按照具体料号进行一对一核对。 对于工程师，建议进一步验证线材阻抗、外径、插损、回损、串扰及高速信号完整性；对于采购人员，则应重点考察连接器匹配能力、线材加工一致性、端接良率和批量交付能力。我们公司可提供：I-PEX 82906-100B-02-D兼容替代线束方案，可根据原产品结构和应用要求进行极细同轴线束兼容开发，为客户提供样品验证及批量制造支持。

---

透明外皮只是表象，真正重要的是线材整体性能
极细同轴线束外皮采用透明或半透明材料，并不是为了单纯追求外观，而是与极细线材的绝缘保护、结构观察、制造检测及加工要求有关。但对于高速信号应用来说，外皮颜色或透明度并不能直接代表线束的传输性能，真正需要关注的是导体、绝缘层、屏蔽层、阻抗、连接器以及端接工艺之间的整体匹配。我是【雷速极细同轴线束网】，专业为客户提供高速极细同轴线束及连接器的成熟替代方案与工程、产品支持，如有需求请联系：张经理 18913228573（微信同号）。对于I-PEX 82906-100B-02-D这款40P极细同轴线束，其采用CABLINE®-UX II平台，配套20532-040T-02-1连接器，并采用1-N线位定义，适合空间紧凑型高速内部连接应用。对于需要国产化、供应链优化或第二供应商开发的客户，只有同时做到结构兼容、线位兼容和电气性能满足要求，才能真正实现可靠的极细同轴线束替代。
