I-PEX 82870-100B-02-D：面向高密度高速设备的极细同轴线束方案

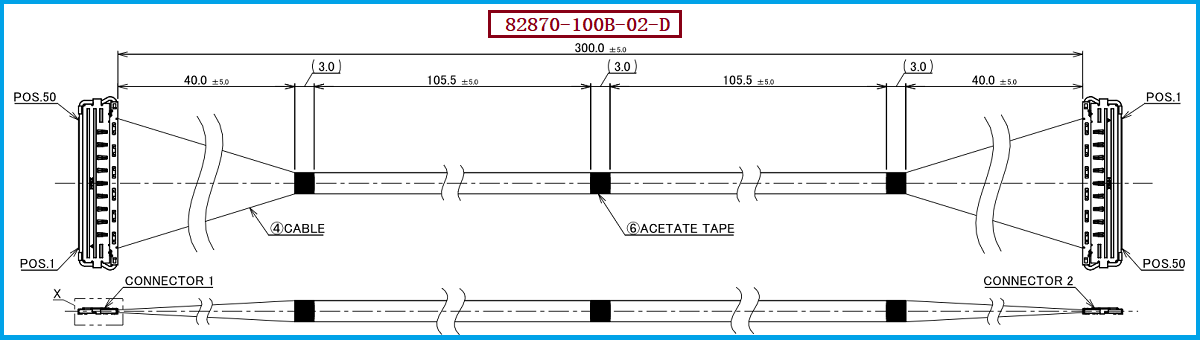

在笔记本电脑、平板电脑、高分辨率显示设备以及高速数据终端不断向轻薄化、小型化发展的今天，设备内部连接空间越来越有限，同时高速信号对信号完整性、EMI屏蔽和阻抗控制的要求却越来越高。I-PEX 82870-100B-02-D属于 CABLINE®-CA II 系列50Pin极细同轴线束参考方案，根据前述资料，其采用 Micro-Coaxial极细同轴线、50Pin、1-N线位定义，长度为300mm，线材端配套 I-PEX 20680-050T-01 连接器主体。对于工程师而言，这类方案的价值不仅在于“把信号连接起来”，更重要的是在有限空间内兼顾高速传输、屏蔽、可靠连接以及布线灵活性；对于采购人员而言，则需要进一步关注料号对应关系、连接器匹配、线位定义、线长及国产兼容替代能力。

---

极细同轴线束和传统同轴电缆的差别在哪里？

从结构和应用方式来看，极细同轴线束与传统同轴电缆虽然都利用同轴结构进行信号传输，但定位并不相同。传统同轴电缆通常以单根独立电缆形式使用，外径相对较大，更适合设备之间、模块之间或空间较为充裕的信号连接；而极细同轴线束则是针对电子设备内部高密度连接设计，将大量极细同轴线按照特定间距进行排列，并通过连接器进行整体装配。以 82870-100B-02-D 为例，其50路极细同轴线通过线束化方式集中管理，并采用 1-N 的线位定义，可满足高密度、多通道信号连接需求。对于工程师来说，极细同轴线束的优势在于更容易实现紧凑布线、减小内部占用空间，并通过同轴屏蔽结构改善高速信号之间的串扰和外部EMI影响；而传统同轴电缆在多通道应用中通常需要更多独立线缆及更大的布线空间。因此，两者并非简单的“谁性能更好”，而是根据设备尺寸、通道数量、传输速率、布线空间及连接方式进行选择。

---

为什么连接器与线材需要作为一个整体进行匹配？

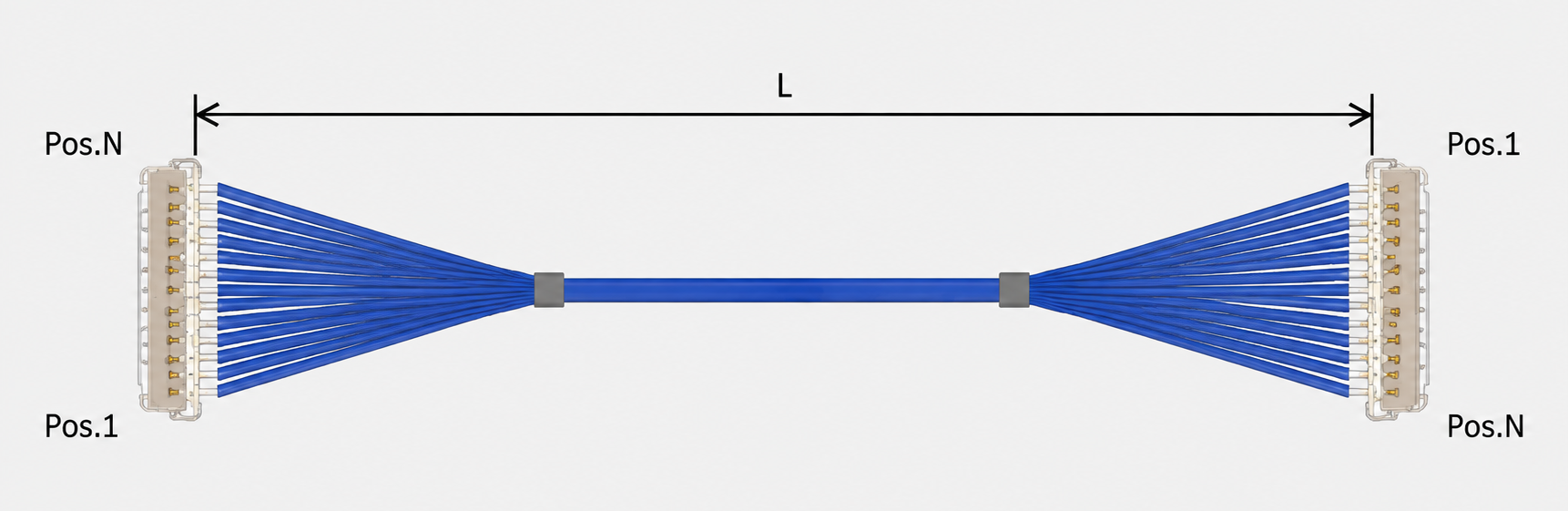

对于高速极细同轴线束，连接器并不是简单的“线材接头”，而是影响整个链路可靠性的重要环节。CABLINE®-CA II采用 0.4mm Pitch 的高密度设计，并具有水平插拔、全EMI屏蔽及机械锁扣等结构特点；本方案使用的线材端连接器型号为 20680-050T-01，对应50Pin规格。工程师在进行替代设计时，需要同时考虑连接器Pin数、线材规格、线位定义、线长、端部处理、屏蔽连续性以及高速信号的阻抗匹配，而不能只按照“50Pin连接器+50根线”进行简单复制。特别是 1-N线位定义，意味着线束的线位排列和端部连接关系必须与原设计保持一致，否则即使连接器能够物理插合，也可能产生信号通道错位、系统无法识别或高速信号异常等问题。因此，在进行国产替代或二次开发时，建议工程、采购和供应商共同确认原始BOM、连接器型号、线位定义及图纸要求，再确定最终线束规格。

---

选型和兼容与替代方案参考及建议

针对需要替代 I-PEX 82870-100B-02-D 的项目，建议工程师重点确认50Pin配置、1-N线位定义、300mm线长、极细同轴线结构以及线材端20680-050T-01对应的连接器接口要求，同时结合设备内部实际走线空间确认线束的弯折方向、出线方向和端部尺寸。对于采购人员，则建议不要仅以单一料号进行比价，而应将“连接器+极细同轴线+线位定义+长度+加工工艺+电气性能”作为完整线束方案进行评估。尤其是在原厂交期、成本或供应稳定性存在压力时，可以寻找具备同等接口匹配能力的国产极细同轴线束制造商进行样品验证和小批量测试。我们公司可提供 I-PEX 82870-100B-02-D 兼容替代线束方案，可根据客户实际设备需求，对50Pin、1-N线位、300mm长度以及对应连接器端进行匹配生产，并可进一步根据项目要求进行线长、出线方向、端部加工及整体线束结构的定制。

---

从“替代一个料号”升级为“替代一套连接方案”
I-PEX 82870-100B-02-D所代表的不只是一个50Pin极细同轴线束料号，而是一种面向高密度、高速、小型化电子设备的内部连接方案。与传统同轴电缆相比，极细同轴线束更强调多通道集成、空间利用率、信号完整性以及连接器系统化匹配；其中 20680-050T-01连接器和1-N线位定义也是进行兼容替代时不可忽略的重要参数。对于工程师而言，合理的替代方案应首先保证接口、线位和电气性能匹配；对于采购人员而言，则应进一步关注供应稳定性、批量一致性、成本以及定制响应能力。我是【雷速极细同轴线束网】，我们公司拥有完善的极细同轴线束生产体系与技术团队，可满足各类同轴线束的定制与替代需求；欢迎联系：张经理 18913228573（微信同号）。通过专业的极细同轴线束制造与验证，可以在满足产品性能要求的基础上，为高速显示、笔记本电脑、平板及其他高密度电子设备提供更加灵活的国产兼容替代选择。
