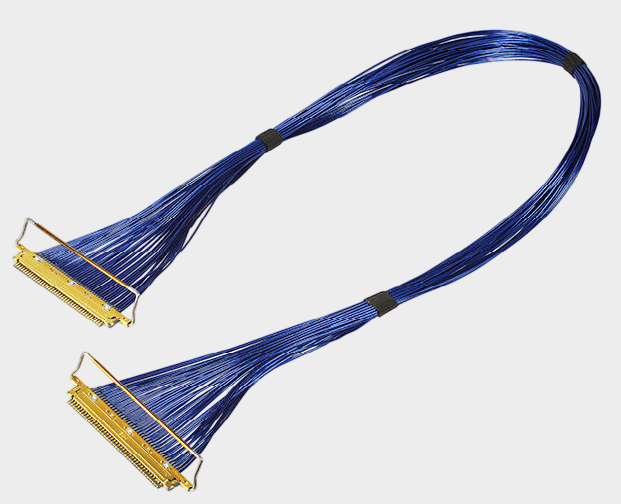

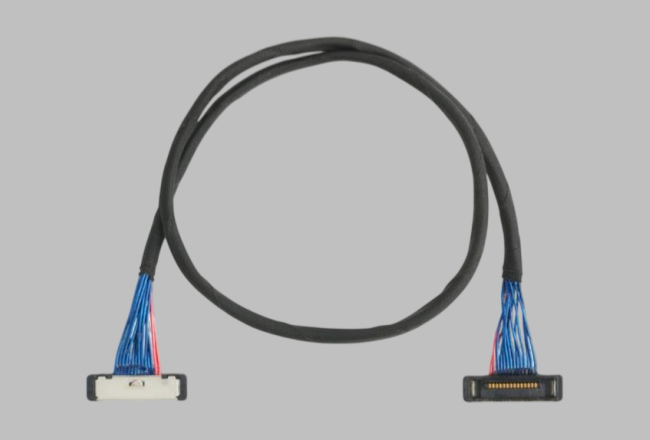

82969-100B-02-D：35Pin极细同轴线束的规格基础

在高速显示、工业视觉及小型电子设备中，极细同轴线束不仅要满足信号传输要求，还需要与设备内部连接器、PCB空间及装配结构保持准确匹配。本文以 I-PEX 82969-100B-02-D 为对象，该产品属于 CABLINE®-SS 35Pin Harness，采用 Micro-Coaxial Cable 极细同轴线，线材规格为 AWG#40，标称长度 300 mm，Pin Assignment 为 1-N。其线材端使用的连接器型号为 20373-R35T-06，对应35Pin结构。I-PEX官方资料显示，CABLINE®-SS采用0.4 mm Contact Pitch、Vertical Right Angle结构，结合高度为1.65±0.2 mm，35Pin属于该系列标准Pin数规格之一。

---

连接器兼容设计不能只看Pin数，还要核对结构与线材

对于工程师而言，极细同轴线束连接器兼容设计首先需要确认连接器型号、Pin数、Pitch、出线方向及线材规格是否一致。以 82969-100B-02-D 为例，不能仅依据“35Pin”判断可以直接替代，而应重点确认 20373-R35T-06 这一线材端连接器，以及与其匹配的35Pin结构、0.4 mm间距和水平出线方式。同时，20373-R35T-06所配合的该线束采用 AWG#40 Micro-Coaxial Cable，因此替代线束在导体尺寸、绝缘结构、外径以及端接工艺方面也需要保持合理匹配。I-PEX官方CABLINE®-SS资料显示，该系列Micro-Coaxial Cable支持AWG36、AWG38、AWG40及AWG42，其中AWG42特别注明需要注意特性阻抗不匹配问题，因此实际替代设计不能为了追求更细线径而忽略高速信号完整性。

---

兼容设计中的重点：线序、长度、阻抗与装配空间

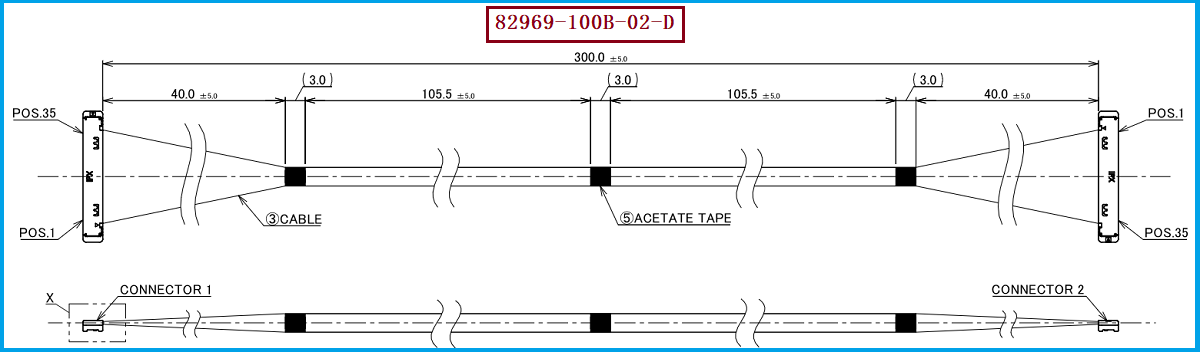

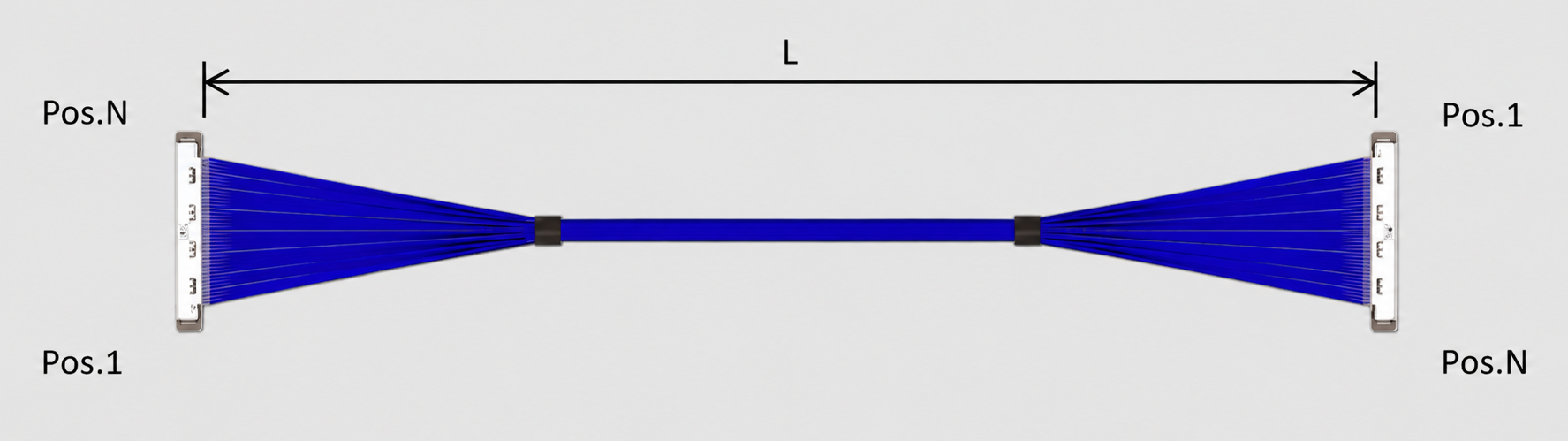

从原厂工程图来看，82969-100B-02-D 的核心兼容条件并不是单一参数，而是多个尺寸和电气条件的组合。该线束采用300 mm长度、AWG#40、50 Ω Micro-Coaxial Cable，并按照1-N方式进行Pin对应；连接器部分还涉及20380-R35T-06 Plug Cable Assembly、2182-035-03 Metal Cover以及20374-R35E-31 Mating Connector。因此，在进行替代设计时，需要根据客户设备实际PCB接口和线束走向确认Pin定义，不能简单按照1-1直通方式制作。同时还要控制线束长度、两端连接器位置、弯折路径和固定方式，避免出现“连接器能够插入，但整机装配后线束长度或走线空间不匹配”的问题。对于高速信号应用，还应结合具体系统要求进行阻抗及信号完整性验证；I-PEX公开的CABLINE®-SS高速测试条件为40Pin、AWG#40、45 Ω、100 mm，并用于16 Gbps/Lane应用验证，这属于产品系列的测试条件，不应直接等同于82969具体线束的阻抗规格。

---

选型和兼容与替代方案参考及建议

对于需要寻找 I-PEX 82969-100B-02-D 替代方案的工程师和采购人员，建议首先锁定 35Pin、20373-R35T-06线材端连接器、AWG#40、300 mm、1-N 这几个核心条件，再进一步核对连接器配套结构、线序、线缆外径、阻抗、端接方式及实际安装空间。如果项目只是长度发生变化，I-PEX官方CABLINE®-SS 35Pin样品线束还包括100 mm的82968、200 mm的82443以及300 mm的82969，并同时提供部分1-1结构型号，可根据设备实际连接关系进行选择。对于国产兼容替代开发，则应以原型号工程图为基准进行连接器、线材、Pin定义和尺寸的逐项确认，而不是简单采用同Pin数产品替换。我们公司可提供：I-PEX 82969-100B-02-D兼容替代线束方案，可根据客户设备的连接器型号、AWG规格、长度、Pin定义及实际装配要求进行极细同轴线束方案开发。

---

兼容替代的核心是“连接器+线材+线序+结构”整体匹配
I-PEX 82969-100B-02-D 是一款35Pin、AWG#40、300 mm、1-N的CABLINE®-SS极细同轴线束，其线材端连接器型号为 20373-R35T-06。在实际选型和替代过程中，工程师应重点关注0.4 mm Pitch、连接器结构、AWG#40线材、Pin Assignment、长度、阻抗及装配空间等因素；我是【雷速极细同轴线束网】，专业为客户提供高速极细同轴线束及连接器的成熟替代方案与工程、产品支持，如有需求请联系：张经理 18913228573（微信同号）。采购人员则可通过明确原型号、连接器型号及关键线材参数，提高替代供应商技术确认和报价评估的准确性。对于需要国产化、第二供应商或定制长度的项目，可在保持关键接口及电气性能要求的基础上进行兼容替代开发。
