I-PEX 82437-100B-02-D极细同轴线束产品介绍

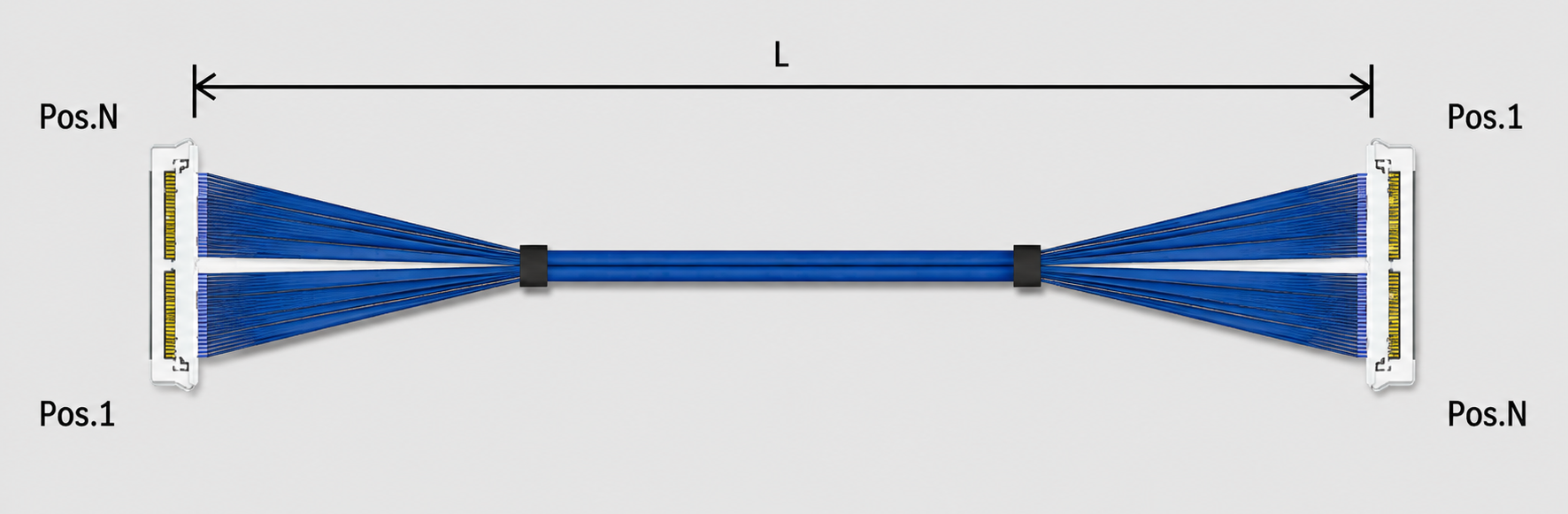

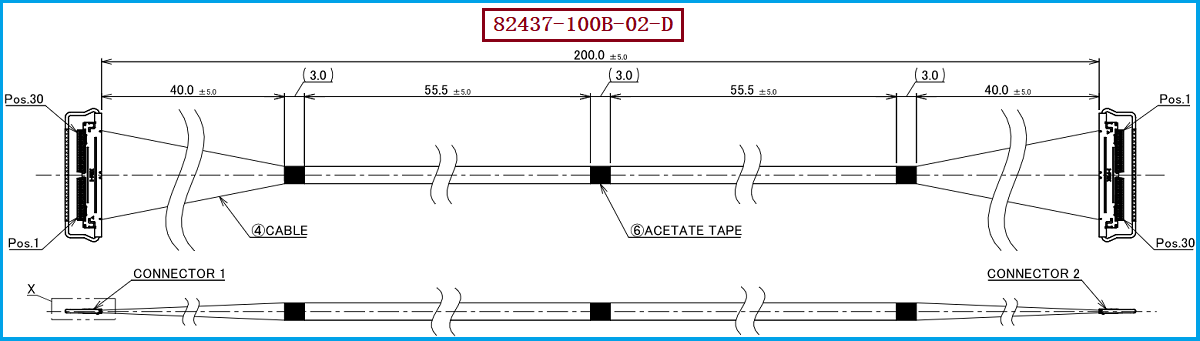

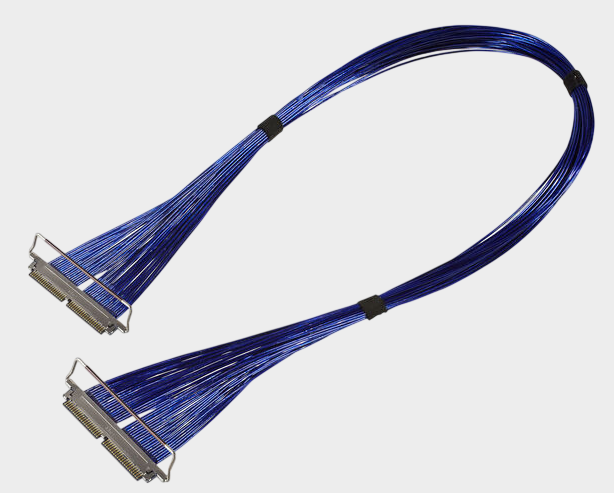

在笔记本电脑、显示模组、摄像头及其他高速电子设备中，内部连接空间越来越紧凑，对极细同轴线束的尺寸、高速传输能力及连接可靠性提出了更高要求。本次介绍的 I-PEX 82437-100B-02-D，属于 I-PEX CABLINE®-CAL 30P HARNESS，采用30Pin极细同轴线束结构，线材端使用 20777-030T-01 连接器Housing，连接器 Pin数为30PIN、接触间距为0.4mm。该线束采用30根 AWG#40、50Ω Micro-Coaxial Cable，标准长度为 200.0±5.0mm，两端采用CABLINE®-CAL结构，并采用 1-N反向线序，即一端Pin30对应另一端Pin1、Pin29对应Pin2，以此类推。对于工程师而言，这款线束的重点并不只是“30Pin+200mm”，还需要同步确认线规、阻抗、长度公差、线序以及连接器结构；对于采购人员而言，则应以完整规格作为替代采购和供应商确认依据，避免仅凭产品外观或Pin数进行替换。

---

极细同轴线束连接器Pin数不同有什么区别？

极细同轴线束连接器Pin数不同有什么区别？这是工程选型中非常关键的问题。Pin数首先决定了线束能够承载的信号通道数量，也直接影响连接器的整体宽度、PCB布局以及线束端部尺寸。CABLINE®-CAL目前具有30Pin和40Pin规格，在相同0.4mm Pitch条件下，40Pin连接器相比30Pin能够提供更多信号通道，但连接器整体尺寸也会相应增加，因此并不是Pin数越多越好，而是要根据设备实际信号数量、PCB空间以及结构尺寸进行选择。以 I-PEX 82437-100B-02-D 为例，其采用的是30Pin规格，对应线材端连接器型号 20777-030T-01；如果项目原设计采用40Pin连接器，则不能直接使用30Pin产品替换，即使两者同属CABLINE®-CAL系列、Pitch同为0.4mm，也需要重新确认连接器、线材数量、PCB焊盘、信号定义及线束尺寸。因此，在实际选型过程中，“Pin数+Pitch”应作为连接器匹配的基础参数，同时还要结合具体产品料号进行确认。

---

从工程与采购角度看，82437-100B-02-D替代需要关注哪些参数？

对于需要进行国产化、降本或供应链替代的项目，建议工程师和采购人员按照“连接器—线材—线序—长度—电气性能”的完整规格进行核对。82437-100B-02-D的线材端连接器为 20777-030T-01，30PIN，0.4MM Pitch，线材采用 AWG#40、50Ω Micro-Coax，长度为 200.0±5.0mm，线序为 1-N反向定义；PDF同时规定额定电压30V、耐压AC250V、漏电流2.0mA Max.、绝缘电阻50MΩ Min. @DC100V，Harness工作温度为80℃ Max.。因此，替代线束不能只做到“连接器能插上”，还需要确认阻抗、信号完整性、线序、端部成型、Bonding区域及尺寸公差等关键指标。尤其对于高速信号应用，40AWG Micro-Coax的阻抗及传输性能会直接影响插损、回损和串扰表现，采购在询价时也应要求供应商按照原始I-PEX料号的完整规格进行打样和验证，而不是单纯按照“30Pin、200mm”进行报价。

---

选型和兼容与替代方案参考及建议

针对采用CABLINE®-CAL系列连接器的设备，如果原方案对应 I-PEX 82437-100B-02-D，建议优先确认四个核心条件：第一，线材端连接器是否为 20777-030T-01；第二，是否为 30PIN、0.4MM Pitch；第三，是否采用 AWG#40、50Ω Micro-Coax、200±5mm线材；第四，是否满足原产品的1-N反向线序及端部尺寸要求。在此基础上，再根据设备空间、传输速率、温度环境以及批量需求进行兼容替代验证。对于工程开发阶段，可重点进行连接器嵌合、Pin位导通、线序、阻抗、插损及信号完整性等测试；对于采购端，则建议将原I-PEX产品料号、连接器型号、Pin数、Pitch、线规、长度及线序作为询价和来料检验的关键依据。我们公司可提供：I-PEX 82437-100B-02-D兼容替代线束方案，可根据客户提供的原始规格、样品或图纸进行极细同轴线束开发与生产制造，为工程项目提供兼容替代及国产化配套选择。

---

完整规格匹配是极细同轴线束替代的关键
I-PEX 82437-100B-02-D是一款典型的CABLINE®-CAL 30Pin极细同轴线束，其核心规格为 30PIN、0.4MM Pitch、20777-030T-01连接器、AWG#40、50Ω、200±5mm及1-N反向线序。对于工程师来说，Pin数决定信号通道数量，Pitch决定连接器排列密度，而线规、阻抗、长度和线序则共同影响实际高速传输性能；我是【雷速极细同轴线束网】，我们公司拥有完善的极细同轴线束生产体系与技术团队，可满足各类同轴线束的定制与替代需求；欢迎联系：张经理 18913228573（微信同号）。对于采购人员来说，只有将这些参数作为完整的供应商筛选和替代验证条件，才能降低错料、错线序及兼容性风险。因此，在进行I-PEX极细同轴线束国产替代时，应从“连接器匹配”进一步延伸到“整套线束规格匹配”，以确保替代产品真正满足设备装配和高速信号传输要求。
