随着工业自动化、智能显示、医疗电子、无人机及高性能计算设备的快速发展，设备内部连接对高速传输、轻量化设计以及空间利用率提出了更高要求。Micro Coaxial Cable（极细同轴线）凭借优异的信号传输性能、出色的抗电磁干扰能力以及灵活布线优势，已成为众多高端电子设备的重要连接方案。

其中，I-PEX 81423-100B-02-D作为CABLINE-CA系列中的30Pin 40AWG极细同轴线束产品，广泛应用于显示模组连接、高速数据传输以及精密电子设备内部互连领域，为系统稳定运行提供可靠保障。

---

一、产品结构特点与连接器配置分析

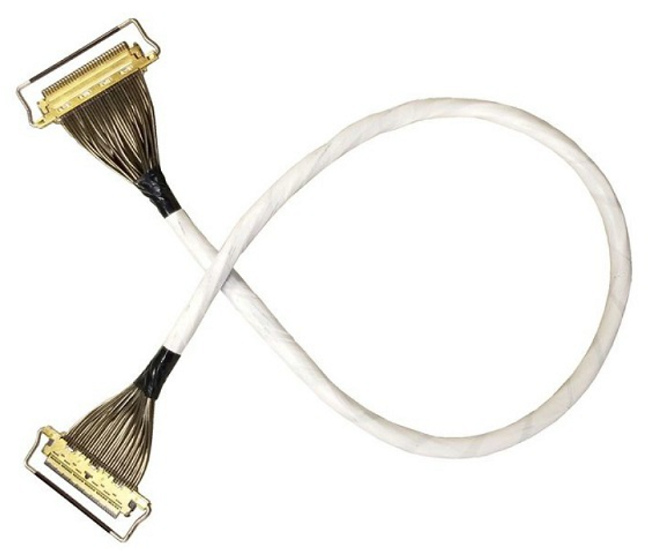

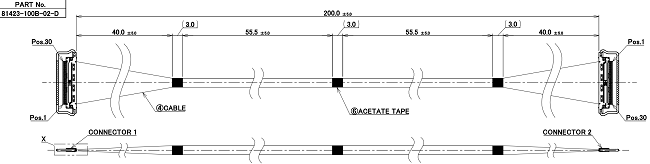

I-PEX 81423-100B-02-D采用30Pin设计方案，搭配40AWG极细同轴线结构，能够在有限空间内实现高密度信号传输，非常适合轻薄型电子设备的内部布线需求；该线束对应连接器型号为20634-130T-02，属于CABLINE-CA系列高速连接器产品，具有以下特点：

1. 30Pin高密度接口设计；

2. 0.4mm超细间距（Pitch）结构；

3. 机械锁扣固定方式，提高连接稳定性；

4. 支持高速差分信号传输；

5. 适用于狭小空间安装环境。

机械锁结构能够有效增强连接可靠性，在设备长期运行、频繁振动或移动环境下，可降低接口松脱风险。同时，精密的端接工艺和稳定的阻抗控制设计，也有助于保障高速信号传输质量。

---

二、典型应用领域及传输性能优势

I-PEX 81423-100B-02-D极细同轴线束主要应用于对信号完整性和空间布局要求较高的电子设备内部连接场景，例如：

1、笔记本电脑显示系统：用于主板与LCD显示模组之间的高速视频信号传输，满足高分辨率显示需求，同时支持轻薄化产品设计。

2、工业控制与智能显示设备：在工业显示终端、人机交互设备及自动化控制系统中，实现稳定可靠的视频及数据信号连接。

3、医疗影像设备：适用于超声设备、医学显示终端及影像采集系统，为高精度图像传输提供稳定支持。

4、机器视觉与智能检测系统：满足工业相机、高速图像采集模块以及AI视觉设备对高速数据传输和抗干扰性能的要求。

5、高端嵌入式及无人机设备：在空间受限且重量敏感的应用环境中，发挥线束轻量化、小尺寸和高柔性的优势。

得益于40AWG极细同轴线结构，该产品具有以下优势：优异的信号完整性表现、良好的电磁屏蔽能力、稳定的阻抗控制性能；线径细、柔韧性高；有利于设备内部紧凑布局满足高速视频及数据传输需求。

---

三、选型要点与兼容替代方案建议

在实际项目开发过程中，选择极细同轴线束时建议重点关注以下几个方面：

1、接口规格匹配：确认设备所使用的连接器型号、Pin数以及接口结构是否一致。81423-100B-02-D采用30Pin设计，适用于对应30Pin接口平台。

2、线材规格要求：根据系统传输速率、信号类型以及布线路径选择合适的AWG规格和线束结构，确保信号质量满足应用需求。

3、安装空间评估：对于超薄设备或复杂结构设计，需要综合考虑线束弯折半径、布线空间及安装方式。

4、传输性能验证：重点关注阻抗匹配、串扰控制、插入损耗以及屏蔽性能等关键参数，确保高速信号传输稳定可靠。

5、供应链与替代方案规划：对于存在成本优化、交期保障或国产化替代需求的项目，建议提前进行兼容方案评估，包括：连接器尺寸兼容性；电气性能一致性；插拔寿命测试；环境可靠性验证；高速信号测试验证。

针对使用20634-130T-02连接器的平台，在满足结构尺寸及电气参数要求的前提下，可采用兼容规格极细同轴线束进行替代验证；同时，我们可根据客户项目需求提供对应81423-100B-02-D规格的兼容替代线束产品，并支持：定制线束长度；定制AWG线材规格；定制端接工艺方案；定制连接器配置；小批量试样与批量生产服务。

---

I-PEX 81423-100B-02-D是一款面向高速数据传输应用的30Pin 40AWG极细同轴线束产品，配套20634-130T-02连接器后，可实现高密度、小型化、高可靠性的内部连接方案。其在笔记本电脑、工业显示设备、医疗电子、机器视觉以及无人机等领域均具有广泛应用价值。

我是【雷速极细同轴线束网】，专注高速极细同轴线束及连接器的研发与替代方案，如您有选型或验证以及产品需求，欢迎联系：张经理 18913228573（微信同号）。
