一、面向高速、小型化设备的 I-PEX 83060-100B-01-D 极细同轴线束方案
随着笔记本电脑、超薄显示设备、VR/AR设备、智能终端以及工业视觉设备不断向轻薄化、高速化方向发展，设备内部对于信号连接线束提出了更高要求。传统线束已经难以满足高速信号传输、小空间布局以及抗干扰性能需求，而采用 Micro-Coaxial Cable（极细同轴线）的高速连接方案正在成为高端电子设备内部连接的重要选择。

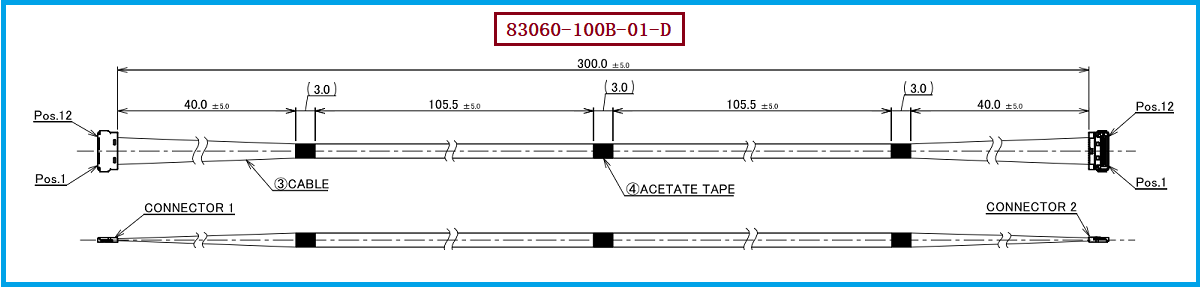

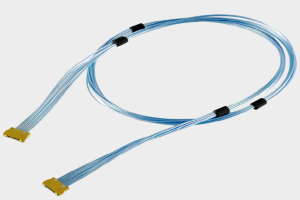

本文介绍的 I-PEX 83060-100B-01-D 极细同轴线束，属于 CABLINE®-UY 系列 12Pin Micro-Coaxial Harness 产品，是针对高密度、高速信号传输场景设计的精密线束组件。该型号采用 12Pin结构、AWG42极细同轴线材、1-1线位定义设计，在线材两端采用匹配连接结构，其中线材端连接器型号为 20907-012E-01，能够满足设备内部高速信号稳定传输需求。

针对该类高端极细同轴线束应用需求，我们公司具备极细同轴线束研发与生产制造能力，可提供 I-PEX 83060-100B-01-D 兼容替代线束方案，根据客户设备结构、信号定义、线长要求以及连接器规格，开发满足应用需求的国产化替代产品。

---

二、为什么高端设备越来越多采用极细同轴线？极细同轴线和普通线的性能差距有多大？
在高速电子设备内部，线束不仅承担电气连接作用，更直接影响信号完整性、设备稳定性以及产品可靠性。相比普通导线或传统排线，极细同轴线在高速信号传输方面具有明显优势。
普通线材由于结构简单，通常缺少有效屏蔽设计，在高速信号传输过程中容易受到外部电磁干扰，同时也容易产生信号串扰、阻抗变化以及高频损耗等问题。当应用于高速显示、摄像头数据、高速通信模块等场景时，普通线材可能导致信号衰减增加，影响设备运行稳定性。
极细同轴线则采用类似同轴结构设计，由中心导体、绝缘层、屏蔽层以及外被组成，可以有效控制信号传输阻抗，降低外部电磁干扰影响，提高高速差分信号传输质量。相比普通线材，极细同轴线具有更好的高速性能、更强的抗EMI能力、更低的信号损耗以及更优秀的柔韧性。

对于工程师而言，采用极细同轴线束可以帮助优化设备内部空间布局，实现更薄、更轻、更可靠的产品设计；对于采购人员而言，选择成熟的极细同轴线束替代方案，可以降低供应链风险，同时保证产品性能和交付稳定性。

---

三、I-PEX 83060-100B-01-D 极细同轴线束技术特点与应用价值
I-PEX 83060-100B-01-D 作为 CABLINE-UY 系列12Pin极细同轴线束产品，核心优势在于“小尺寸、高速率、高可靠”的综合性能。该系列连接方案采用 0.35mm Pitch超细间距设计，最大嵌合高度约0.82mm，支持AWG40/AWG42极细同轴线材，并具备高速信号传输能力，特别适合空间受限的精密电子设备。

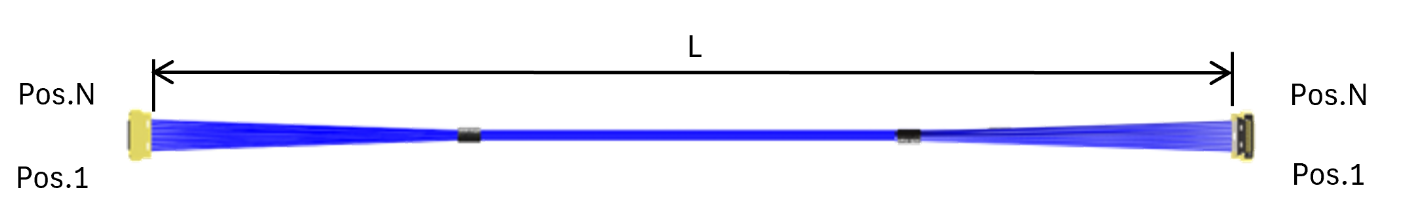

该型号线束采用 1-1线位定义，即两端连接结构对应匹配，可应用于设备内部两个模块之间的高速信号连接。配套使用的线材端连接器型号为 20907-012E-01，能够实现高密度端口连接，满足12Pin信号传输需求。

从应用角度来看，I-PEX 83060-100B-01-D 类型极细同轴线束适用于笔记本电脑显示模组连接、高清显示设备、高速摄像模组、智能终端以及工业视觉设备等领域。对于需要小空间布线、高速数据传输以及长期可靠运行的设备，极细同轴线束能够提供更加稳定的连接解决方案。

---

四、选型和兼容与替代方案参考及建议
在进行 I-PEX 83060-100B-01-D 极细同轴线束替代选型时，工程师和采购人员需要重点确认连接器匹配、Pin数量、线材规格、线位定义以及机械尺寸等关键因素。
首先，需要确认原产品的连接规格，包括 12Pin数量、1-1线位定义、线材端连接器型号20907-012E-01 等关键参数，确保替代产品能够实现电气连接一致。其次，需要确认极细同轴线材规格，例如AWG42线径、线束长度、弯折要求以及设备内部安装空间，避免因结构差异影响装配。
对于高速信号应用，还需要关注阻抗控制、信号完整性以及屏蔽性能。优秀的极细同轴线束不仅需要满足尺寸兼容，更需要保证高速传输环境下的稳定性。

我们公司可提供：I-PEX 83060-100B-01-D 兼容替代线束方案，支持根据客户实际应用需求进行线束设计、样品开发以及批量生产。通过匹配原产品连接器规格、线位定义和性能要求，为客户提供可靠的国产替代极细同轴线束解决方案，帮助客户降低采购成本，提高供应链灵活性。

---

随着电子产品不断向高速化、小型化、智能化发展，极细同轴线束已经成为高端设备内部信号连接的重要组成部分。相比普通线材，极细同轴线凭借优秀的高速传输能力、抗干扰性能以及空间适应能力，可以满足未来电子设备对于稳定连接的更高要求。
我是【雷速极细同轴线束网】，我们公司拥有完善的极细同轴线束生产体系与技术团队，可满足各类同轴线束的定制与替代需求；欢迎联系：张经理 18913228573（微信同号）。针对 I-PEX 83060-100B-01-D 极细同轴线束应用需求，我们公司可提供对应兼容替代开发与生产服务，围绕 12Pin结构、20907-012E-01连接器、1-1线位定义 等关键参数，实现高可靠、高一致性的国产化线束替代方案，为客户在笔记本、显示设备、智能终端及工业电子领域提供专业的极细同轴线束解决方案。
