随着高分辨率显示、工业控制设备、轻薄笔记本以及便携终端不断升级，设备内部的数据传输结构也在发生明显变化。相比传统FPC排线，越来越多研发团队开始优先导入极细同轴线束方案，尤其是在高速显示接口领域，对信号完整性与抗干扰能力的要求明显提高。

像I-PEX 82444-100B-02-D这类50Pin极细同轴线束，如今已经被广泛用于新项目验证阶段。从行业趋势来看，这不仅是连接器规格的变化，更代表着高速互连设计正在向“小型化 + 高频化”方向发展。

---

一、连接器结构分析：20373-R50T-06为何适用于高速显示应用

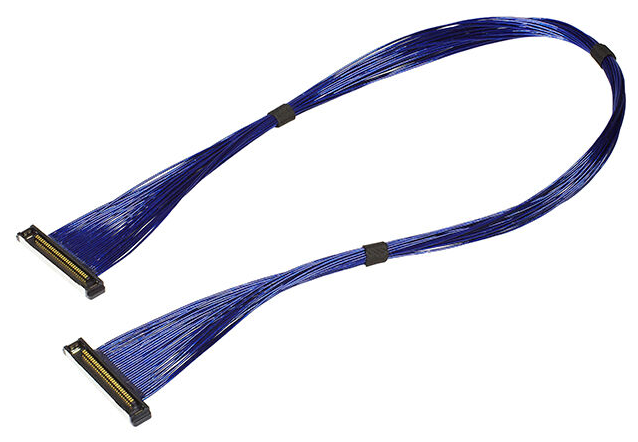

I-PEX 82444-100B-02-D是一款50Pin、200mm、40AWG规格的Micro Coaxial Cable组件，搭配使用的是20373-R50T-06连接器，隶属于CABLINE-SS系列；对于做过eDP、LVDS或高速显示项目的工程师来说，这类连接器的核心优势并不只是高Pin数，而是在0.4mm Pitch高密度结构下，依然能够维持较好的高速信号传输稳定性。

在实际显示系统调试过程中，当屏幕刷新率与数据带宽提升后，传统排线容易出现串扰增加、阻抗波动以及插损偏高等问题。而20373-R50T-06这类极细同轴结构，由于具备更稳定的阻抗控制能力与更好的屏蔽特性，因此在高速显示链路中通常表现更稳定。

目前，这类方案已经逐渐被应用于：高刷新率显示模组、笔记本电脑内部屏线、工业控制显示设备、VR及便携终端、医疗显示系统等高速互连场景。

---

二、制造难点解析：50Pin极细同轴线束真正考验什么

很多人第一眼看到极细同轴线束，会觉得只是普通线束组件，但真正进入量产阶段后，会发现其制造难度远高于普通排线；82444-100B-02-D采用40AWG超细线材，导体尺寸非常小，对压接工艺、端子定位以及组装精度要求极高。尤其是在50Pin高密度结构下，每一路信号的一致性都会直接影响整体传输稳定性。

在实际样品开发过程中，常见问题主要集中在：微小端子压接一致性控制、长尺寸组装中的线序稳定性、多次弯折后的信号衰减变化、高频环境下的阻抗一致性；尤其是200mm长度规格，在复杂走线与弯折环境中，对生产工艺稳定性要求会更高。

也正因如此，越来越多客户在项目导入阶段，会同步评估成熟兼容替代方案，以降低后期验证与量产风险。针对82444-100B-02-D这类规格，目前也可提供对应兼容型极细同轴线束组件，可用于研发测试、小批量试产以及后续项目导入。

---

三、选型建议：高速显示项目如何确认兼容方案

如果当前项目基于20373-R50T-06接口设计，建议在选型阶段重点确认以下几个方面：

3.1、Pin定义是否一致，

3.2、差分信号对布局方式，

3.3、线材AWG规格匹配，

3.4、插头锁扣与固定结构，

3.5、整机内部弯折空间。

很多项目在初期选型时，容易只关注“50Pin”这一参数，但实际上，高速链路是否稳定，更取决于带宽需求、差分结构设计以及整机内部空间布局。例如：eDP高速显示链路通常更适合50Pin方案、中低速显示应用可考虑30Pin或40Pin结构以降低成本、做兼容替代时，应优先确认机械尺寸与配对结构一致性，在很多情况下，机械兼容性的重要程度，甚至高于单纯的料号对应关系。

从近年来的显示与高速互连项目来看，I-PEX 82444-100B-02-D这类50Pin极细同轴线束的应用增长并非偶然。随着设备越来越轻薄、显示刷新率越来越高，传统FPC方案在高速传输环境中的局限性也逐渐显现。对于研发设计端而言，极细同轴方案解决的是高速信号稳定传输问题；而对于生产制造端，则更考验精密加工与批量一致性控制能力。
