Sony IMX高速MIPI应用，对线束提出了什么要求？

在工业相机、机器视觉、AI视觉、智能摄像头以及高分辨率成像设备中，Sony IMX系列图像传感器常通过MIPI等高速数字接口向主控SoC、ISP或图像处理平台传输图像数据。随着分辨率、帧率和图像位深不断提高，摄像头内部的数据带宽持续增加，连接传感器与主板之间的高速线束也从普通排线逐渐向更高信号完整性的极细同轴线束发展。对于工程师而言，真正需要关注的并不只是“能不能传MIPI”，而是线束的特性阻抗、差分信号一致性、插接可靠性、串扰、EMI以及长距离传输后的信号衰减等因素。极细同轴线采用中心导体、绝缘层、屏蔽层和外部结构组成相对完整的高速传输通道，在有限空间内能够兼顾小型化、信号完整性和抗干扰能力，因此特别适合高密度摄像头内部布线。需要强调的是，不同Sony IMX具体型号采用的MIPI CSI-2通道数量、Lane速率和PHY配置可能不同，最终仍应以具体传感器规格书及主控端设计要求为准。

---

为什么极细同轴线能够满足Sony IMX高速MIPI传输需求？

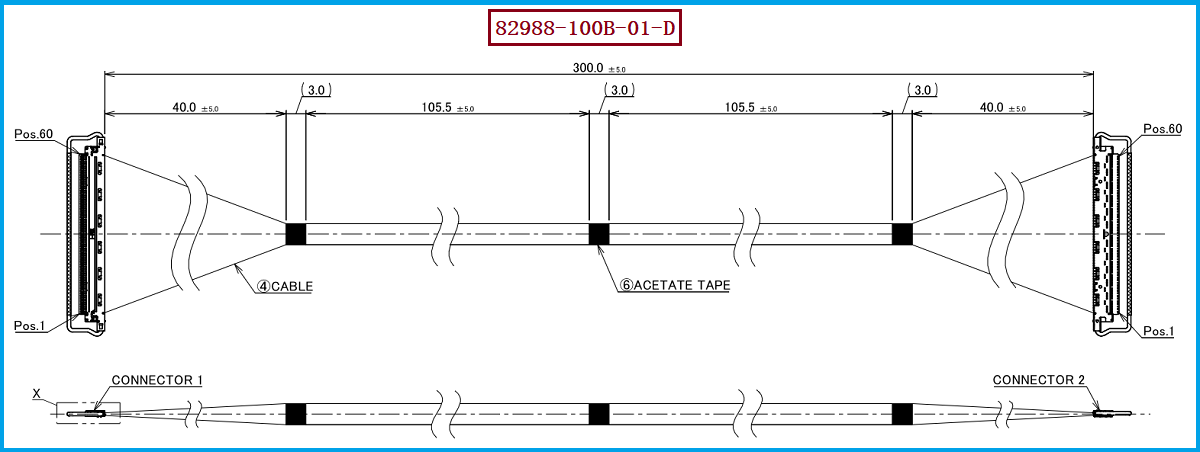

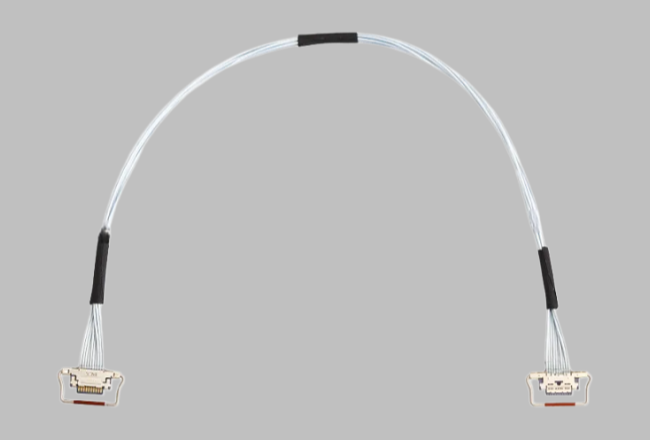

MIPI高速信号本质上对传输链路的一致性非常敏感，当线缆阻抗波动、差分对之间串扰较大或屏蔽能力不足时，容易造成眼图恶化、抖动增加、误码率上升，最终表现为摄像头图像异常、丢帧甚至无法稳定初始化。以本方案中的I-PEX 82988-100B-01-D为例，其采用60Pin极细同轴线束结构，线材规格为AWG#40、50Ω Micro-Coaxial Cable，线束长度为300MM，两端采用1-1对应的Pin Assignment设计；线材端连接器主体型号为20634-160T-02。对于工程设计而言，50Ω极细同轴线为高速信号传输提供了明确的阻抗设计基础，而多根独立同轴通道能够减少不同信号之间的相互影响，再配合CABLINE®-CA连接器的屏蔽与多点接地设计，有利于控制高速MIPI链路中的EMI和串扰。I-PEX官方资料显示，CABLINE®-CA系列采用0.4mm Contact Pitch、水平对插结构，并面向最高32Gbps/Lane PAM4等级的高速传输应用进行设计，因此从连接器平台和线缆结构来看，非常适合高密度、高速内部信号连接场景。

---

300MM极细同轴线束，工程师设计时应该重点关注什么？

对于Sony IMX摄像头系统来说，300MM并不是一个可以忽略的线缆长度。当高速MIPI信号经过更长的传输路径后，插损、回损、阻抗连续性、差分对一致性以及连接器过渡区域的影响都会更加值得关注。因此，在采用I-PEX 82988-100B-01-D，长度300MM，AWG#40、50Ω的极细同轴线束进行类似高速视觉系统设计时，建议工程师从“传感器端—线束—连接器—主控端”整个链路进行SI分析，而不能只测试单根线材。尤其需要关注连接器与线材的匹配、压接或装配工艺、线束弯折半径、固定方式以及PCB端连接器的布局。如果线束需要在工业相机内部反复弯折或受到机械振动，还应进一步验证固定胶、应力释放和连接器锁扣可靠性。对于采购人员而言，选购这类高速极细同轴线束时，也不建议只比较单价和长度，而应同时确认产品料号/型号、Pin数量、AWG线规、特性阻抗、线序、连接器型号、长度公差及测试要求，这样才能避免出现“机械尺寸能够装配，但高速信号无法稳定工作”的替换风险。

---

选型和兼容与替代方案参考及建议

如果项目需要寻找I-PEX CABLINE®-CA系列极细同轴线束的国产兼容替代方案，可以将I-PEX 82988-100B-01-D作为明确的工程对标对象。该产品为60Pin、AWG#40、50Ω、300MM、1-1极细同轴线束，线材端使用的连接器型号为20634-160T-02，同时需要匹配对应的CABLINE-CA连接器结构。在替代选型过程中，建议优先做到“连接器接口尺寸一致、Pin位数量一致、线序一致、线规一致、阻抗体系一致、线束长度一致”，随后再通过VNA、TDR、插损/回损、串扰以及实际MIPI摄像头平台进行验证。特别是Sony IMX应用不能仅凭“接口名称相同”就判定完全兼容，应根据具体IMX型号、MIPI Lane数量、工作速率以及主控PHY能力进行系统验证。针对有国产化、第二供应商或成本优化需求的客户，我们公司可提供：I-PEX 82988-100B-01-D 兼容替代线束方案，可围绕60Pin、AWG#40、50Ω、300MM以及对应连接器结构进行极细同轴线束的打样、规格匹配与应用验证，帮助工程师降低高速线束国产替代过程中的开发和验证成本。

---

从“能连接”走向“稳定高速传输”
对于采用Sony IMX图像传感器的工业视觉、AI视觉和高分辨率摄像设备而言，MIPI高速信号能否稳定传输，很大程度上取决于整个链路的信号完整性设计。极细同轴线束凭借独立屏蔽结构、可控阻抗、高密度布线和小型化特点，为高速MIPI信号提供了一种适合设备内部空间限制的连接方案。以I-PEX 82988-100B-01-D为代表的CABLINE®-CA 60Pin极细同轴线束，采用AWG#40、50Ω、300MM、1-1结构，并使用20634-160T-02连接器主体，适合作为高速摄像、工业视觉及高密度内部信号连接方案的工程参考。我是【雷速极细同轴线束网】，专业定制生产极细同轴线束及配套端子、板端连接器，如您需要技术评估或项目合作，请联系：张经理 18913228573（微信同号）。对于需要国产替代、供应链优化或定制化开发的客户，我们可以围绕原产品的连接器、线材、Pin数、线序、长度及高速传输性能进行兼容替代设计，让极细同轴线束不仅“连接得上”，更能够在高速MIPI应用中实现稳定、可靠的数据传输。
