高速信号传输为什么容易出现失效问题？

在笔记本电脑、显示设备、工业相机、AI视觉设备等产品中，极细同轴线束不仅承担信号连接作用，还直接影响高速差分信号的完整性。尤其是在高速传输条件下，线束中的阻抗变化、插接区域结构变化、屏蔽层处理不一致、端部加工损伤以及长期弯折等问题，都可能造成信号反射、插入损耗增加、串扰上升、眼图恶化甚至通信异常。I-PEX CABLINE®-SS定位于高速数据传输应用，官方页面给出的参考测试条件为40Pin、Micro-Coaxial Cable、AWG#40、45Ω、100mm，并以GSSGSSG Pin Assignment进行高速性能验证；同时该系列支持0.4mm接触间距、最高16Gbps/Lane的高速应用。需要注意的是，这些是CABLINE®-SS系列的参考测试条件，并不代表具体83023线束的阻抗参数。

---

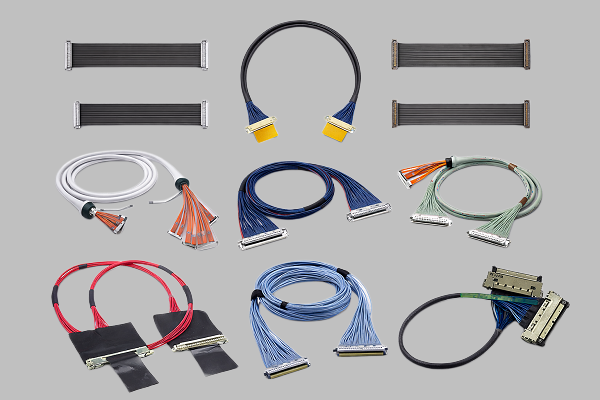

I-PEX 83023-100B-01-D高速传输中的典型失效点

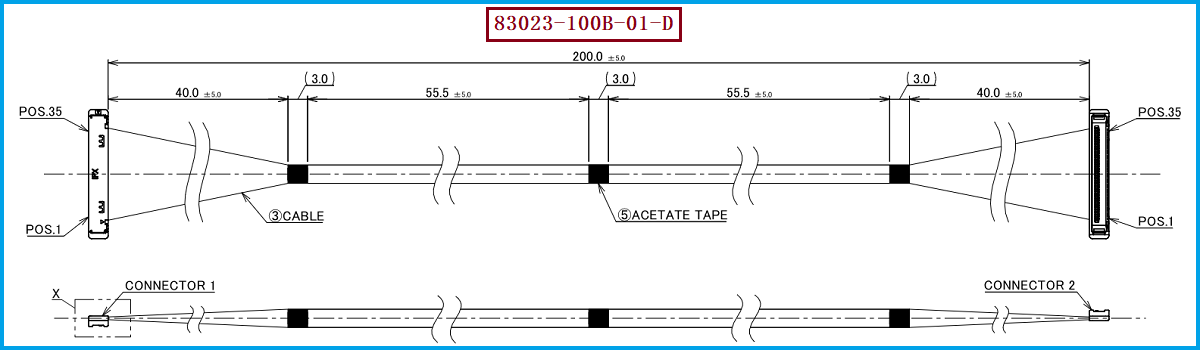

以 I-PEX 83023-100B-01-D 为对象进行替代开发时，需要重点关注“线材—端接—连接器—布线”整个信号链路，而不能只关注连接器能否正常插合。该型号属于CABLINE®-SS 35Pin、200mm、1-1线位定义的线束规格，配套线材端连接器型号为 20373-R35T-06；I-PEX官方型号页面也明确列出了83022、83023、83024分别对应35Pin、100mm、200mm、300mm的1-1线束。 对于高速信号而言，第一类常见失效是阻抗不连续，例如芯线、绝缘层、屏蔽结构或端接区域的几何尺寸发生变化，使高速信号在局部产生反射；第二类是端接区域加工不稳定，例如剥线、压接、焊接及屏蔽层处理过程中造成结构变化；第三类是弯折、拉扯或装配应力导致线芯与屏蔽结构发生位移，使原本稳定的电气参数发生变化；第四类则是连接器结合区域接触状态变化，造成瞬态接触异常或高速信号完整性下降。因此，工程师在验证替代线束时，应把这些潜在失效模式纳入设计与测试，而采购人员在评估供应商时，也不应仅以外观、长度和Pin数作为验收依据。

---

降低高速传输失效风险，关键在于一致性控制

对于 83023-100B-01-D 这类35Pin、1-1定义的极细同轴线束，降低高速传输失效风险的核心不是简单增加线径，而是保持从线材到连接器端接的结构一致性。I-PEX CABLINE®-SS采用0.4mm Pitch、Vertical Right Angle结构，并提供W-Point双触点设计；官方同时列明该系列可使用AWG36、AWG38、AWG40及AWG42 Micro-Coaxial Cable，其中AWG42特别标注需要注意特性阻抗不匹配问题。 在实际替代制造过程中，应重点控制极细同轴线的芯线尺寸、绝缘层、屏蔽层与外径一致性，并控制端部剥离长度、芯线排列、屏蔽层处理、焊接/连接区域以及连接器装配位置，避免因制造公差累积造成阻抗突变。同时，对于200mm长度的83023，应结合实际工作频率进行插入损耗、回波损耗、串扰、连续性以及高速眼图等测试，确认线束在目标系统中的实际信号完整性表现，而不是仅凭低速导通测试判断产品是否合格。

---

选型和兼容与替代方案参考及建议

对于工程师而言，如果原设计采用 I-PEX 83023-100B-01-D，建议首先确认35Pin、200mm、1-1线位定义以及 20373-R35T-06 线材端连接器的匹配关系，再根据实际高速协议、工作频率、设备内部走线空间和弯折方式确定替代线材结构。CABLINE®-SS官方提供10、14、20、30、32、35、40、50Pin多种规格，其中35Pin对应的Plug Housing为20373-R35T-06，35Pin 1-1线束则包括83022-100B-01-D、83023-100B-01-D和83024-100B-01-D，对应100mm、200mm和300mm长度。 对采购人员而言，选择替代供应商时建议重点核实连接器型号、Pin数、线长、线位定义、线径、阻抗、端接工艺以及高速信号测试能力，避免出现“尺寸相同但高速性能不同”的情况。我们公司可提供：I-PEX 83023-100B-01-D兼容替代线束方案，可按照客户设备的连接器、35Pin、200mm长度及1-1线位定义要求进行极细同轴线束的兼容开发与生产制造，并可根据项目要求进一步确认线材规格、阻抗及高速信号完整性测试方案。

---

高速线束替代不能只看导通，更要关注信号完整性
极细同轴线束在高速传输中的失效通常不是单一因素造成，而是阻抗不连续、端接结构变化、屏蔽处理、机械应力、连接器接触状态以及制造一致性等多个因素共同作用的结果。对于 I-PEX 83023-100B-01-D 这种35Pin、200mm、1-1线位定义的CABLINE®-SS极细同轴线束，替代产品开发应围绕 20373-R35T-06线材端连接器、线材结构、端接一致性和高速信号完整性进行系统控制。我是【雷速极细同轴线束网】，在极细同轴线束领域具备成熟的生产和工程研发经验，可协助完成型号匹配与结构替代，咨询请联系：张经理 18913228573（微信同号）。只有在机械尺寸、电气参数和高速传输性能均得到验证的情况下，才能真正实现稳定可靠的兼容替代，为工程师提供可验证的设计方案，也为采购人员提供明确的供应商技术评价依据。
