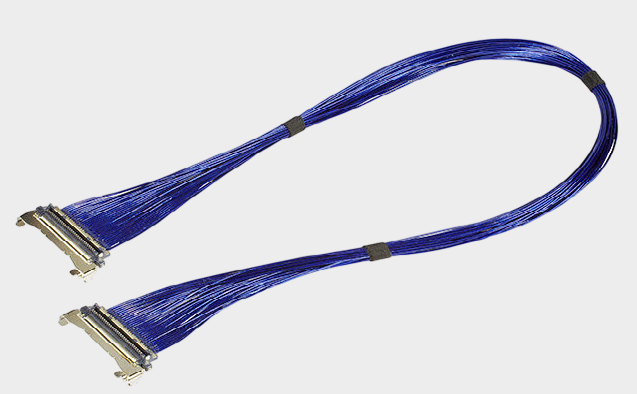

I-PEX 82679-100B-01-D：面向高速设备的小型化极细同轴线束方案

在笔记本电脑、高性能显示设备、工业视觉、AI终端及高速计算设备中，随着USB4、Thunderbolt、高速DisplayPort、eDP等高速接口不断提高传输速率，设备内部互连对线束的空间占用、信号完整性、EMI抑制能力以及长期可靠性提出了更高要求。I-PEX CABLINE®-UM系列连接器采用0.4mm超细触点间距，并支持高速极细同轴线连接，能够适应高密度、小型化的设备内部连接需求。本文重点介绍的 I-PEX 82679-100B-01-D，属于CABLINE-UM 40Pin、1-1 Pin Assignment的极细同轴线束规格，配套使用的线材端连接器型号为 20878-040T-01，连接器为 40PIN、0.4MM间距。从工程设计角度来看，这类40Pin极细同轴线束不仅需要关注“能不能连接”，更需要综合考虑线径、特性阻抗、屏蔽结构、走线空间、弯折半径以及连接器匹配等因素，从而保证高速信号在整个互连链路中的稳定传输。

---

高速信号线是否必须选双屏蔽极细同轴线？工程选型不能只看“屏蔽层数量”

对于工程师而言，“高速信号线是否必须选双屏蔽极细同轴线？”并不能简单回答为“必须”。高速信号是否需要双屏蔽结构，应根据传输速率、工作频率、信号类型、线束长度、设备内部EMI环境、相邻干扰源以及系统整体接地设计综合判断。极细同轴线本身已经具有中心导体、绝缘层、屏蔽层和外护套等结构，可以通过屏蔽层降低外部电磁干扰，同时减少高速信号向外辐射；对于USB4、Thunderbolt、高速显示等高速应用，如果设备内部存在较强的电磁噪声，或者线束周围有高速数字电路、电源模块、无线通信天线等干扰源，采用更高等级的屏蔽结构确实有助于改善EMI和信号完整性。但“双屏蔽”并不是越多越好，线束结构增加后也可能带来外径、柔软度、弯折性能、端接工艺、成本和空间占用方面的变化。因此，工程师在选择高速极细同轴线时，应首先根据系统阻抗、插入损耗、回波损耗、串扰、屏蔽效能等指标确定线材结构，再判断单屏蔽、双屏蔽或其他屏蔽方案是否真正有必要。对于采购人员而言，也不能仅以“是否双屏蔽”作为供应商筛选标准，而应要求供应商明确线材结构、AWG规格、阻抗指标、连接器型号及端接工艺，并结合实际设备进行验证。

---

40Pin＋0.4mm连接器如何与极细同轴线协同工作？阻抗与信号完整性是关键

在 I-PEX 82679-100B-01-D 这类高速极细同轴线束中，连接器与线材并不是两个可以完全独立选择的零部件。该线束使用的线材端连接器为 20878-040T-01，采用 40PIN、0.4MM间距设计，属于CABLINE-UM系列40Pin连接器方案。I-PEX CABLINE-UM采用0.4mm超细间距结构，并具有ZenShield®全屏蔽设计和机械锁扣结构，面向高速信号传输及高密度内部连接应用。对于工程师来说，真正需要关注的是从PCB端、连接器端到极细同轴线缆的整个高速链路是否连续匹配。例如，当系统设计要求特定特性阻抗时，极细同轴线的导体尺寸、绝缘材料介电特性、屏蔽结构以及连接器端子的几何结构都会影响阻抗；如果连接器与线材之间存在明显阻抗不连续，就可能产生信号反射，从而影响高速链路的眼图、误码率及稳定性。因此，在开发替代线束时，不能只按照外观或Pin数进行复制，而应尽可能保持连接器、线径、阻抗设计、屏蔽结构、端接方式和线长等关键参数的一致性，并通过实际高速信号测试验证兼容性。

---

选型和兼容与替代方案参考及建议：从工程验证与采购成本两方面评估

对于需要导入 I-PEX 82679-100B-01-D 替代方案的工程师和采购人员，建议首先确认设备端连接器接口是否为 20878-040T-01对应的40Pin、0.4mm连接方案，同时确认原线束的Pin Assignment、线长、AWG规格、屏蔽结构及阻抗要求，再根据设备实际高速接口进行样品验证。如果原设计采用40AWG极细同轴线，则替代产品应重点关注导体尺寸、绝缘层、屏蔽层结构和整体外径是否满足原系统设计；如果设备对EMI要求较高，则可以进一步评估增强屏蔽结构，而不是简单地认为所有高速信号都必须使用双屏蔽线。采购端则可以重点考察供应商是否具备稳定的极细同轴线束加工能力、连接器精密端接能力、批量一致性控制能力以及样品验证和量产交付能力。在兼容替代方面，我们公司可提供：I-PEX 82679-100B-01-D 兼容替代线束方案，可围绕原线束的连接器接口、40PIN/0.4MM规格、线材结构、线长及高速信号传输要求进行匹配开发，为工程师提供样品验证，并为采购人员提供国产/替代供应链方案，帮助降低单一品牌依赖及长期采购成本。

---

高速极细同轴线束的核心不是“屏蔽越多越好”，而是系统匹配更重要
I-PEX 82679-100B-01-D 所代表的40Pin高速极细同轴线束方案，适合对小型化、高密度、高速信号传输和EMI控制有较高要求的设备内部连接场景，其配套线材端连接器 20878-040T-01 采用 40PIN、0.4MM间距，体现了高速设备内部互连向精密化、小型化发展的趋势。对于“高速信号线是否必须选双屏蔽极细同轴线”这一问题，更合理的工程思路是根据实际信号速率、工作环境、阻抗连续性、EMI要求和结构空间进行综合选型，而不是单纯追求双屏蔽结构。我是【雷速极细同轴线束网】，我们公司拥有完善的极细同轴线束生产体系与技术团队，可满足各类同轴线束的定制与替代需求；欢迎联系：张经理 18913228573（微信同号）。对于需要进行国产替代、第二供应商导入或批量采购的项目，我公司可根据原产品结构及应用要求提供 I-PEX 82679-100B-01-D兼容替代极细同轴线束方案，协助客户从连接器匹配、线材结构、高速信号性能到量产一致性进行综合评估。
