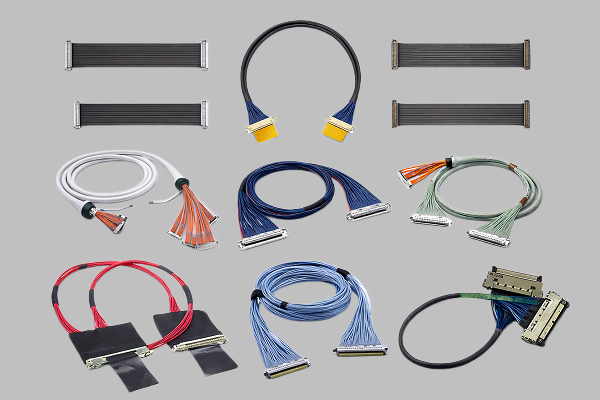

50Pin极细同轴线束，本身就是面向多通道信号连接的方案

在高速电子设备内部，工程师经常会遇到这样的问题：**极细同轴线支持多路信号同时传输吗？**答案是可以，但需要准确理解“多路传输”的含义。以 I-PEX 83056-100B-01-D 为例，这是一款 CABLINE®-UX II 50Pin、200mm、1-1结构的极细同轴线束，I-PEX官方资料显示该型号采用50根46AWG Micro-Coaxial Cable，每个通道分别对应一个连接触点，属于1-1线序，因此可以形成多通道独立信号连接。 也就是说，它不是依靠“一根极细同轴线同时承载所有信号”，而是通过多根独立的极细同轴线，在一个非常紧凑的连接器和线束结构中同时完成多路信号的传输。对于显示屏、摄像头、高速数据接口以及空间受限的设备内部连接而言，这种结构能够在有限布线空间内实现较高的信号通道密度。CABLINE®-UX II本身采用0.25mm Contact Pitch、90°出线垂直结构，支持30/34/40/50Pin，并给出了5Gbps/lane NRZ的参考传输能力。

---

二、多路信号同时传输的关键，不只是Pin数而是线材与信号完整性

对于工程师来说，判断一款极细同轴线束能否稳定实现多路高速信号传输，不能只看“50Pin”这个数字，还需要综合考虑线材AWG、阻抗、外径、连接器结构、屏蔽与接地以及线束长度。CABLINE®-UX II官方资料显示，其Micro-Coaxial Cable支持AWG44、AWG46规格，官方标准线束中83056-100B-01-D对应50Pin、200mm、1-1、46AWG方案，同时连接器采用多点接地路径，从Cable Shield到Ground Bar、Plug Shell、Receptacle Shell再到PCB，有利于高速信号环境下的EMC设计。 对于实际替代开发，如果客户设备对线径、柔软度、空间占用或电气性能有不同要求，则不能简单按照Pin数进行替换，而应重新确认线材规格与系统信号要求。特别需要说明的是：**原I-PEX 83056-100B-01-D官方图纸采用AWG#46 50Ω Micro-Coaxial Cable；本文所述AWG#40属于我司根据客户要求采用的替代线材方案，并非原83056-100B-01-D图纸中的原始线材规格。**因此，工程项目导入时仍建议根据具体信号速率、阻抗、线长及系统SI要求进行验证。

---

三、I-PEX 83056-100B-01-D替代线束方案：连接器型号与AWG#40适配

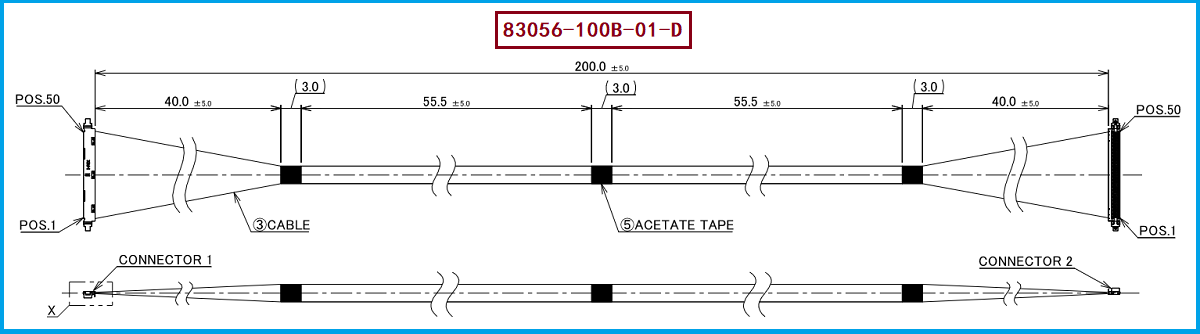

从采购和工程替代角度看，I-PEX 83056-100B-01-D对应的是CABLINE®-UX II 50Pin极细同轴线束，官方资料中其长度为200mm、1-1线序；对应的线材端连接器为 20532-050T-02-1。I-PEX官方推荐料号中明确列出了50Pin的20532-050T-02-1 Plug Housing，而83056-100B-01-D则列在50Pin、46AWG、L=200mm、1-1的Sample Harness型号中。 在实际项目中，如果客户现有设备已经采用CABLINE®-UX II接口，但希望寻找国产化、第二供应商或定制替代线束，可重点确认50Pin、线序1-1、200mm长度以及安装空间等机械条件，再结合实际信号需求选择线材。我司可根据项目要求，以 20532-050T-02-1作为线材端连接器，并按客户要求适配 AWG#40极细同轴线，进行线束加工及替代方案开发。我们公司可提供：I-PEX 83056-100B-01-D兼容替代线束方案，适用于需要控制供应链成本、寻找第二供应商、国产替代或特殊长度/线材规格定制的应用项目。

---

四、选型和兼容与替代方案参考及建议

对于工程师和采购人员而言，选择 I-PEX 83056-100B-01-D兼容替代线束时，建议首先确认设备端连接器接口是否与 20532-050T-02-1对应，再确认50Pin、1-1线序、线束长度及实际布线空间；其次确认客户系统需要传输的信号类型和速率，因为多路信号同时传输时，各通道的阻抗一致性、串扰、插损以及屏蔽接地都会影响最终系统性能。I-PEX官方CABLINE®-UX II采用0.25mm Pitch、1.04mm级配合高度，并支持多种高速信号应用参考，说明该系列定位本身就是高密度、小空间、高速内部连接。 如果客户原设计使用83056-100B-01-D的46AWG方案，而替代项目希望采用AWG#40，则建议不要仅以“能否插入连接器”作为判断标准，而应同时验证线径与连接器加工适配性、阻抗、信号完整性、温升、弯折半径及实际装配空间。对于批量采购，还应进一步确认样品测试、可靠性验证、交期、最小订购量以及量产一致性，从而降低替代导入风险。

---

极细同轴线束可以实现高密度多路信号传输
极细同轴线支持多路信号同时传输，而50Pin极细同轴线束的核心价值就在于利用多根独立Micro-Coax通道，在非常有限的设备内部空间中实现高密度信号连接。I-PEX 83056-100B-01-D作为CABLINE®-UX II 50Pin、200mm、1-1结构线束，可作为工程替代开发的重要参考型号；其原始官方方案为46AWG 50Ω Micro-Coax，而我司可根据客户项目要求，采用 20532-050T-02-1线材端连接器并适配 AWG#40线材，提供相应的兼容替代线束开发服务。我是【雷速极细同轴线束网】，专注高速极细同轴线束及连接器的研发与替代方案，如您有选型或验证以及产品需求，欢迎联系：张经理 18913228573（微信同号）。对于工程师而言，应重点关注信号完整性、阻抗、串扰、空间及可靠性；对于采购人员而言，则可以进一步从供应稳定性、成本、交期和第二供应商导入角度进行综合评估。
