产品概述：0.25mm Pitch下实现高密度高速连接

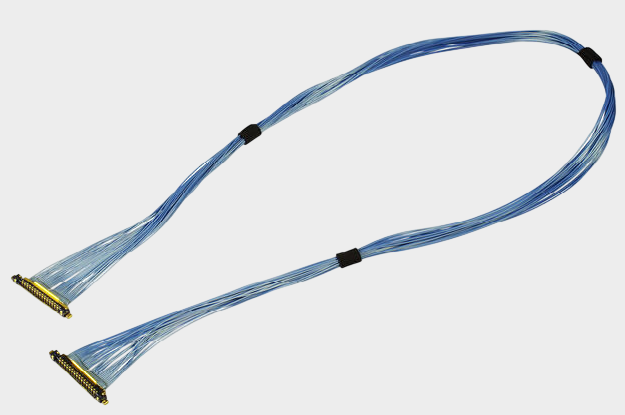

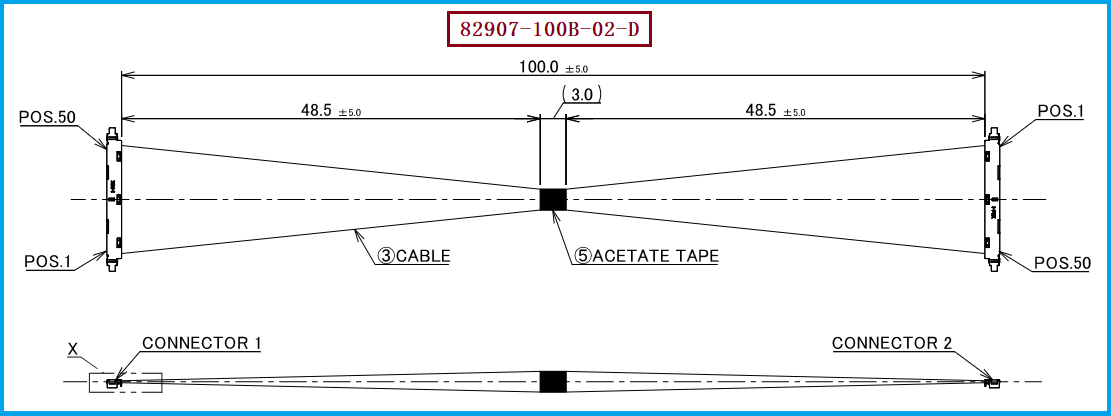

I-PEX 82907-100B-02-D 是 CABLINE®-UX II 系列50Pin极细同轴线束，采用 Micro-Coaxial、46AWG、100mm、1-N 配置，配套线材端连接器型号为 20532-050T-02-1。CABLINE®-UX II采用0.25mm接点间距、90°出线垂直插拔结构，配合高度约1.04mm，连接器深度约2.4mm，50Pin规格宽度按照官方公式计算约为16.6mm，适合笔记本电脑、平板、VR/AR及其他空间受限设备内部高速信号连接。I-PEX官方资料显示，该系列参考传输速度可达5Gbps/lane NRZ，并覆盖USB 3.1 Gen1、V-By-One HS 1.4、HDMI 1.3、eDP及MIPI等应用参考。

---

知识解析：极细同轴线束的电磁干扰是如何抑制的？

对于工程师而言，极细同轴线束的EMI控制并不只是依靠“线很细”来实现，而是依靠同轴结构的屏蔽层、连接器端的接地结构以及连续的屏蔽路径共同完成。CABLINE®-UX II的多点接地路径为“Wire Shield → Ground Bar → Plug Shell → Receptacle Shell → PCB”，使线缆屏蔽层产生的干扰电流能够沿连续路径导向连接器外壳及PCB接地端，从而减少高速信号向外辐射以及外部噪声耦合进入信号通道。

---

工程应用：替代线束不能只看Pin数和长度

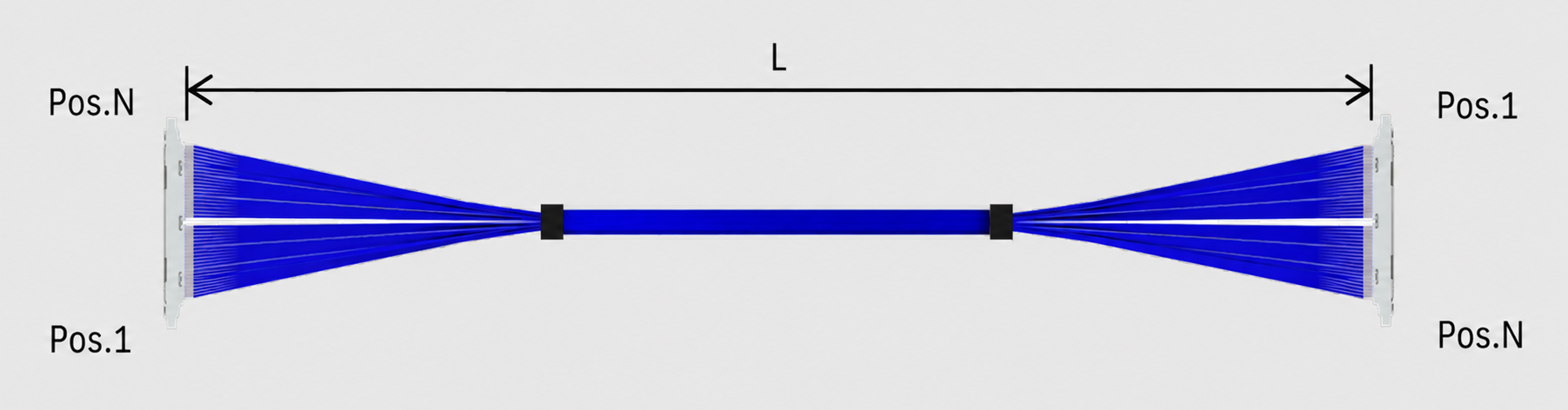

对于采购和研发选型而言，82907-100B-02-D 的替代不能简单理解为“找一个50Pin、100mm的线束即可”。除了连接器型号 20532-050T-02-1、50Pin、100mm长度和1-N线序外，还需要重点确认极细同轴线规格、线材外径、阻抗、屏蔽层连接方式、端部加工尺寸以及实际高速信号性能。本次项目指定该线材端连接器可适配 AWG#40 线材，因此在进行国产替代或兼容开发时，应以实际产品结构及客户应用要求进行验证；同时需要注意，I-PEX当前CABLINE®-UX II官方页面列出的Micro-Coax规格为AWG44和AWG46，因此AWG#40属于本次项目提出的适配要求，不宜直接等同于I-PEX官方标准线材规格。

---

选型和兼容与替代方案参考及建议

针对 I-PEX 82907-100B-02-D 极细同轴线束，工程师和采购人员在导入替代方案时，建议首先锁定CABLINE®-UX II 50Pin接口体系，并确认线材端连接器 20532-050T-02-1 的结构及配合关系；其次根据设备内部空间确认100mm线长、1-N线序、出线方向和线缆弯折路径，同时对AWG规格、线径外径、阻抗、屏蔽连续性及高速信号完整性进行验证。I-PEX官方也特别强调CABLINE®-UX II的小型化和转轴穿线能力，例如其40Pin参考应用中，外径约0.24mm的极细同轴线束可通过约Φ2.66mm内径的转轴或软管，这类空间适应能力也是替代开发时需要重点评估的指标。我们公司可提供：82907-100B-02-D兼容替代线束方案，可根据客户实际连接器、线材、长度、线序及应用环境进行极细同轴线束的兼容开发与制造。

---

兼顾EMI控制、高速传输与小型化需求
I-PEX 82907-100B-02-D 的核心价值不仅在于50Pin、0.25mm Pitch和100mm Micro-Coaxial线束配置，更在于极细同轴结构与CABLINE®-UX II多点接地设计形成的连续屏蔽路径。对于工程师，替代开发应重点关注信号完整性、EMI抑制、线材规格、连接器配合及机械空间；我是【雷速极细同轴线束网】，专业定制生产极细同轴线束及配套端子、板端连接器，如您需要技术评估或项目合作，请联系：张经理 18913228573（微信同号）。对于采购人员，则应重点确认料号对应关系、交付规格、兼容性和批量制造能力。我们可围绕 20532-050T-02-1 连接器及客户指定AWG规格开展兼容替代线束制造，为笔记本电脑、显示模组、VR/AR及其他小型高速电子设备提供极细同轴线束解决方案。

关于我们

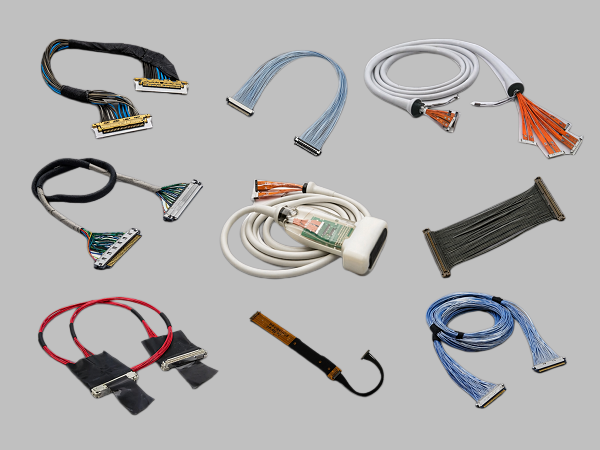

雷速极细同轴线束网 隶属于 苏州汇成元电子科技有限公司，我们专注于 极细同轴线束 的研发、生产与定制服务；公司深耕高速传输领域，具备成熟的制造工艺、严格的品质管理体系以及丰富的行业应用经验，产品广泛应用于消费电子、工业控制、医疗设备、智能安防等领域。我们欢迎各行业客户随时联系咨询。
