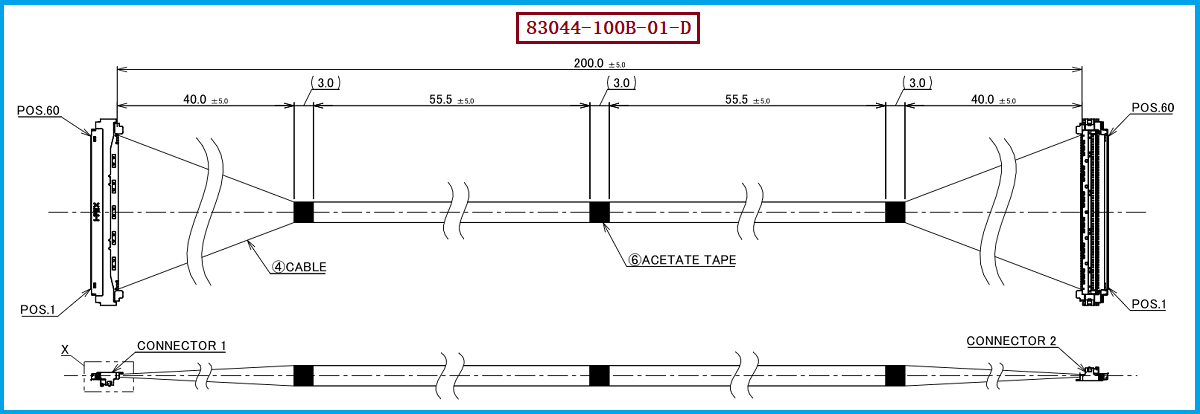

I-PEX 83044-100B-01-D极细同轴线束产品介绍

在笔记本电脑、高速显示设备、AI终端、工业视觉及高性能计算设备中，随着内部信号速率不断提升以及设备结构持续轻薄化，传统排线已经越来越难以同时满足高速传输、抗电磁干扰、高密度布线和有限空间安装等要求，极细同轴线束因此成为高速内部互联的重要解决方案。本文介绍的产品为 I-PEX 83044-100B-01-D，属于 CABLINE®-UM 系列60Pin极细同轴线束，采用 40AWG Micro-Coaxial Cable（极细同轴线），线束长度为 200MM，两端采用1-1 Pin Assignment连接方式，线材端配套使用的连接器型号为 20878-060T-01。从工程应用角度来看，这种60Pin、40AWG、200MM的组合能够在较小的空间内实现多通道高速信号连接，同时兼顾线束柔性、布线空间和高速信号传输需求。CABLINE®-UM连接器采用0.4mm Contact Pitch设计，配合高度约为2.2±0.15mm，并具有ZenShield®全屏蔽及Mechanical Lock机械锁扣等结构特征，可用于USB4、Thunderbolt 5、DisplayPort、eDP、HDMI、MIPI等高速接口相关设备内部连接。

---

为什么工程师需要关注极细同轴线束连接器公差？

对于极细同轴线束而言，连接器并不是简单的“插上就能使用”的零部件，连接器尺寸公差、位置公差、端子接触公差以及线束加工公差都会直接影响最终装配质量。尤其是0.4mm级超细间距连接器，Pin数量越多，整体结构越长，对装配位置精度的要求通常也越高。如果连接器壳体、端子排列或线束端部尺寸偏差过大，就可能造成插入不到位、局部接触不良、锁扣无法正常闭合甚至连接器受力异常。对于高速信号而言，问题还不仅仅体现在“能不能导通”，连接器与极细同轴线之间的配合状态还可能进一步影响阻抗连续性、回波损耗、串扰及信号完整性。因此，工程师在设计 I-PEX 83044-100B-01-D这类60Pin高速极细同轴线束时，需要同时考虑PCB端连接器安装精度、线材端 20878-060T-01 的装配尺寸、线束出线方向、弯折半径以及锁扣配合状态。对于采购人员而言，也不能仅按照“Pin数、长度、连接器型号”确认供应商，而应进一步确认连接器来源、端子压接/焊接工艺、线束尺寸一致性及批次稳定性，避免出现样品能够装配、批量生产却出现插接困难或接触可靠性波动的情况。

---

连接器公差对极细同轴线束装配究竟有什么影响？

在实际生产过程中，连接器公差与极细同轴线束加工精度是相互关联的。对于 20878-060T-01 这类60Pin连接器，如果线材端各芯线排列、剥线长度、端子加工位置或屏蔽结构处理存在偏差，就可能使部分Pin受力不均；而连接器自身的尺寸和位置公差如果与线束加工累计公差叠加，也可能造成整体装配偏移。特别是60Pin结构，相比低Pin数连接器拥有更多信号触点和更长的排列区域，因此在自动化装配、治具定位及终端设备安装过程中，对尺寸一致性的要求更加明显。对于高速极细同轴线束，还需要关注屏蔽层与接地结构的连续性，因为连接器配合不到位不仅可能导致机械连接异常，也可能影响高速信号通道的电气性能。**因此，优秀的极细同轴线束制造并不是简单地把连接器与线材连接起来，而是需要将连接器规格、端子加工、线材排列、屏蔽处理、长度控制和成品检测作为一个完整系统进行控制。**对于200MM长度的 I-PEX 83044-100B-01-D兼容替代方案，也应根据实际设备的安装空间、弯折路径和高速信号要求进行针对性生产，而不能只复制一个名义长度。

---

选型和兼容与替代方案参考及建议

从工程师选型角度来看，如果项目原设计参考的是 I-PEX 83044-100B-01-D，首先应确认核心参数是否一致，包括60Pin、40AWG极细同轴线、200MM线束长度、1-1 Pin Assignment以及线材端20878-060T-01连接器规格，同时还需要核对PCB端对应连接器、Pin定义、信号与Ground分配、线序、出线方向及实际装配空间。由于CABLINE®-UM系列还存在30Pin、40Pin、50Pin及60Pin等不同规格，因此不能仅根据连接器外观进行替换，尤其需要确认Pin数量、Pin Assignment及实际线序是否完全符合原设备设计。对于采购人员，在寻找国产化或第二供应商方案时，建议将“机械兼容、电气兼容、信号完整性兼容、生产一致性”作为综合判断标准，而不是单纯比较采购价格和线束长度。针对这一产品，我公司专注于极细同轴线束的生产制造与兼容替代，可依据客户样品、图纸、料号及实际应用需求进行线材、连接器、线序和长度匹配，我们公司可提供 I-PEX 83044-100B-01-D 兼容替代线束方案，针对原厂线束存在交期、采购成本或供应链备份需求的项目，可进一步提供样品打样及规格确认服务。

---

从连接器公差到线束制造，决定高速互联的最终可靠性
I-PEX 83044-100B-01-D是一款60Pin、40AWG、200MM的高速极细同轴线束，其线材端使用 20878-060T-01连接器，适合对空间、高速信号和多通道连接具有较高要求的设备内部互联应用。对于工程师而言，选用此类极细同轴线束时，不仅要关注传输速率和Pin数量，还需要关注连接器公差、线序、装配精度、屏蔽连续性以及整体信号完整性；对于采购人员而言，则需要进一步确认供应商是否具备稳定的极细同轴线束加工能力，以及兼容替代产品能否真正满足原设计的机械、电气及装配要求。尤其在60Pin高密度连接场景中，连接器公差与线束加工公差的协同控制，是保障批量装配一致性的重要环节。我是【雷速极细同轴线束网】，专注高速极细同轴线束及连接器的研发与替代方案，如您有选型或验证以及产品需求，欢迎联系：张经理 18913228573（微信同号）。我公司可围绕 I-PEX 83044-100B-01-D提供极细同轴线束兼容替代制造服务，为客户提供从规格确认、样品打样到批量生产的配套方案，帮助工程项目降低供应链风险，并满足高速、小型化、高密度设备对极细同轴线束的应用需求。
