82887-100B-02-D：面向高密度高速设备的32P极细同轴线束

随着笔记本电脑、平板电脑、AI视觉设备、工业相机及高速显示设备不断向轻薄化、高速化发展，设备内部连接不仅需要传输高速信号，还需要在有限空间内完成高密度布线。I-PEX CABLINE®-SS 32P极细同轴线束 82887-100B-02-D正是针对这类应用形成的线束方案。根据I-PEX官方资料，该型号属于32Pin、Micro-Coaxial Cable、AWG#40、100mm、1-N配置；其配套的线材端连接器型号为20373-R32T-06，该连接器属于CABLINE®-SS Plug Housing系列，并可配合AWG#40规格的极细同轴线使用。CABLINE®-SS本身采用0.4mm Contact Pitch、Vertical Right Angle结构，结合高度约1.65mm、连接器深度约3mm，有利于在紧凑设备内部进行高密度连接。

---

为什么极细同轴线成为高速连接领域的重要选择？

高速信号传输并不是单纯追求“线越细越好”或“速率越高越好”，而是需要同时处理信号完整性、阻抗控制、空间尺寸、串扰和EMI等问题。极细同轴线在单根线缆内部形成相对完整的信号传输结构，相比普通并行排线，更适合高密度、高速差分信号的布线需求；同时，其外径较小，可以在笔记本转轴、显示模组及其他狭窄结构中实现灵活走线。I-PEX官方对CABLINE®-SS的高速测试参考采用40Pin连接器、AWG#40 Micro-Coaxial Cable、45Ω、100mm长度和GSSGSSG Pin Assignment，并将其用于16Gbps/Lane高速数据传输应用验证。 因此，从工程师角度看，极细同轴线的价值在于**“高速传输+高密度布线+小型化结构”之间的综合平衡**；而从采购角度看，选择成熟的极细同轴线束方案，还需要同时关注连接器匹配、线径、阻抗、长度、线序以及端接工艺的一致性。

---

82887-100B-02-D替代生产：重点不只是连接器，更是整套线束匹配

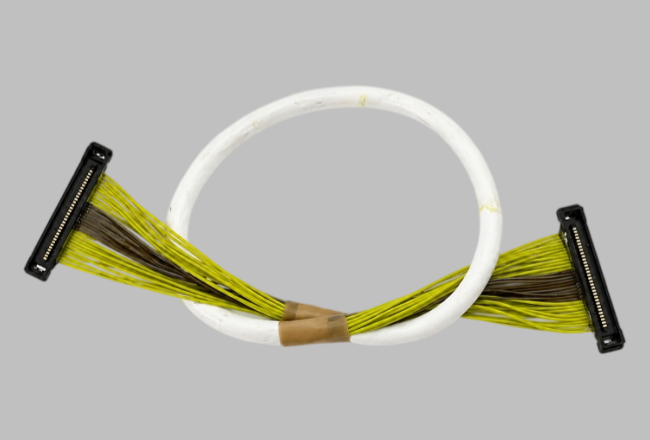

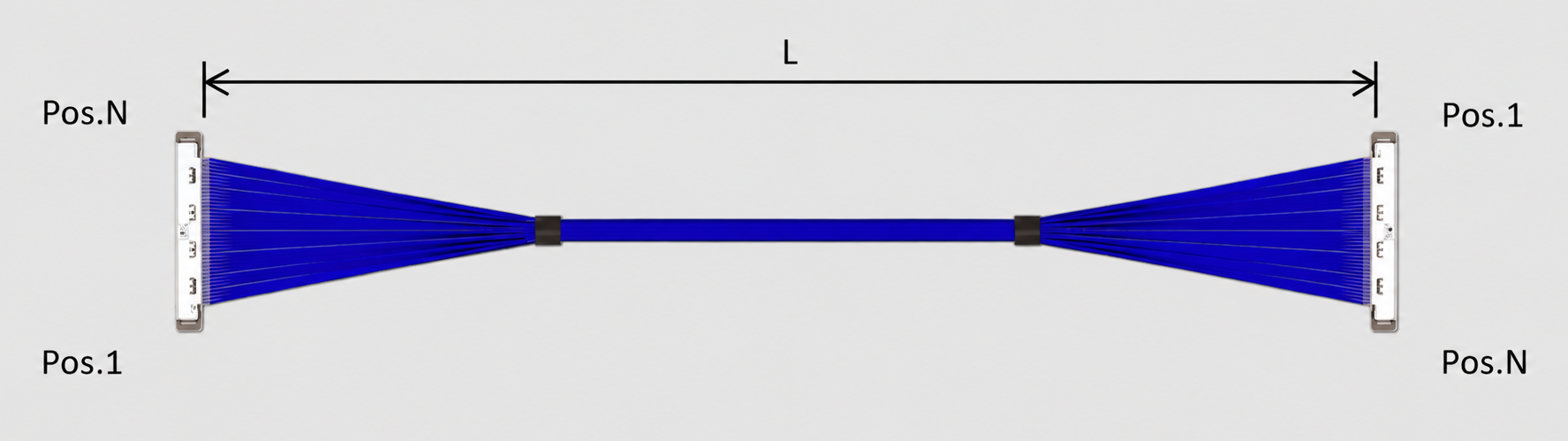

对于需要进行国产替代或第二供应商开发的工程师和采购人员而言，82887-100B-02-D不能简单理解为“32Pin连接器+32根线”，而应按照完整Harness方案进行确认。该型号采用32P、AWG#40 Micro-Coaxial Cable、100mm、1-N配置，两端连接器及线缆端接结构需要与原设计保持对应关系；其中线材端使用的连接器型号为20373-R32T-06，可适配线材规格为AWG#40。同时，CABLINE®-SS官方资料显示，该系列提供10P、14P、20P、30P、32P、35P、40P、50P等多种Pin数，并提供不同长度及1-N、1-1等线序配置，因此实际替代时应以客户设备的Pin数、长度、线序及电气要求为依据，而不能仅凭连接器外形进行替换。 我们公司可提供：I-PEX 82887-100B-02-D兼容替代线束方案，可围绕连接器匹配、AWG#40极细同轴线、线序定义、长度及端接工艺进行替代产品开发，为工程验证、样品打样及批量采购提供极细同轴线束制造支持。

---

选型和兼容与替代方案参考及建议

在选择82887-100B-02-D兼容替代线束时，工程师建议首先确认设备端连接器与Pin数，再核对20373-R32T-06对应的连接器结构及配合关系；其次确认线材是否采用AWG#40 Micro-Coaxial Cable，并根据高速信号要求进行阻抗及信号完整性控制；同时需要确认100mm线长、1-N线序以及两端端接方向。对于采购人员而言，如果原供应链存在交期、成本或供应稳定性方面的需求，可以以原I-PEX料号为基准进行兼容替代开发，但替代产品应通过实际样品进行机械尺寸、插配可靠性、电气性能及高速信号测试后再导入量产。值得注意的是，I-PEX官方页面中的16Gbps/Lane属于其产品高速应用/测试参考，具体系统能达到的实际传输性能仍与线缆、阻抗、PCB、连接器、信号源及接收端等整条链路有关。

---

以完整线束匹配满足高速设备连接需求

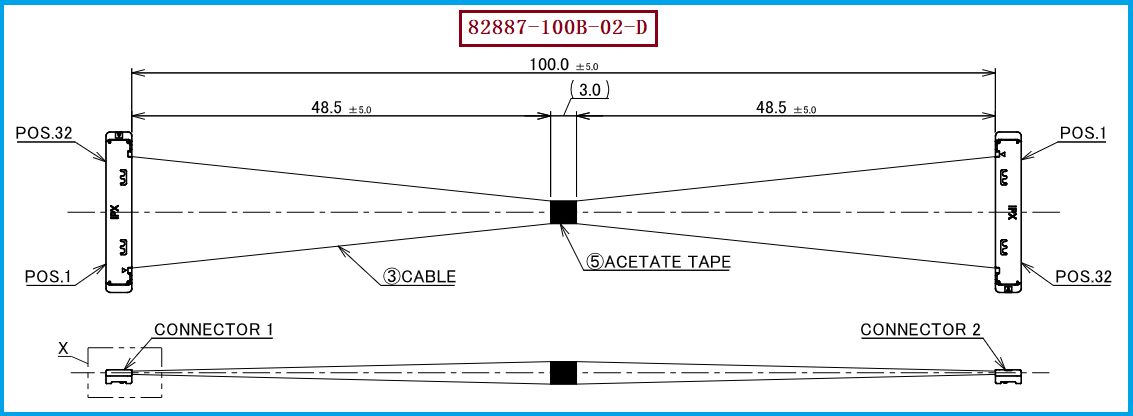

I-PEX CABLINE®-SS 82887-100B-02-D是一款32P、AWG#40、100mm、1-N配置的极细同轴线束，其线材端连接器型号为20373-R32T-06，可适配AWG#40极细同轴线。对于高速显示、精密电子设备以及空间受限的高速信号连接场景，极细同轴线能够兼顾高密度布线与高速信号传输需求。我是【雷速极细同轴线束网】，专注高速极细同轴线束及连接器的研发与替代方案，如您有选型或验证以及产品需求，欢迎联系：张经理 18913228573（微信同号）。我们公司专注于极细同轴线束的生产制造及兼容替代方案开发，可针对I-PEX相关Harness型号进行样品打样、规格匹配和批量制造，为工程师提供替代验证支持，为采购人员提供可进一步评估的供应方案。
