34Pin超细结构与弯折可靠性

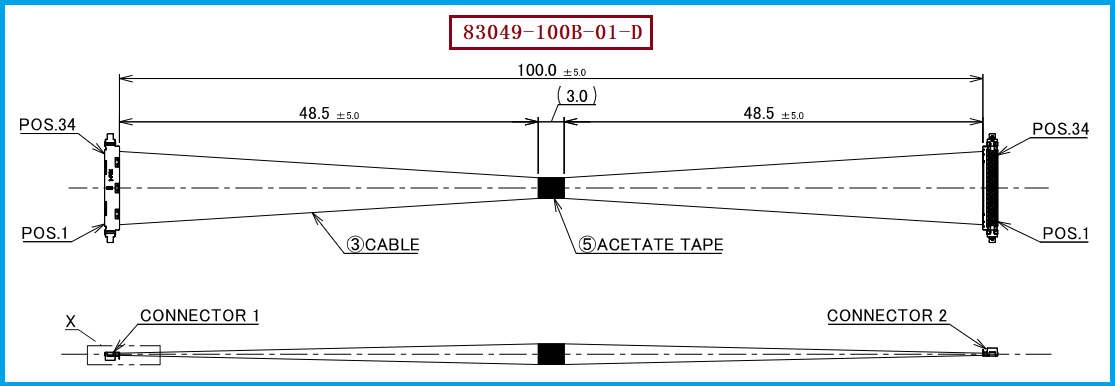

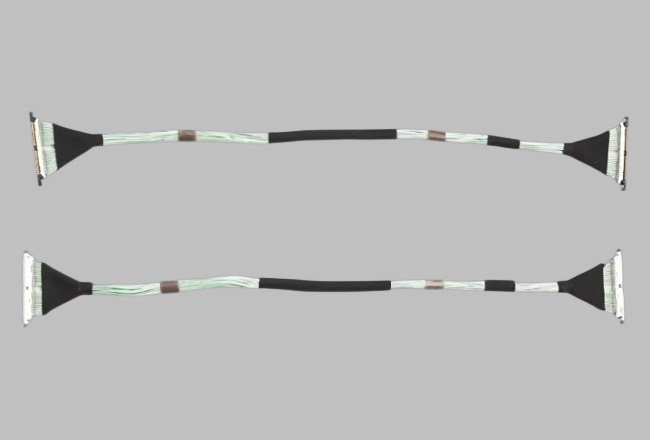

I-PEX 83049-100B-01-D 是 CABLINE®-UX II 系列34Pin极细同轴线束，采用 Micro-Coaxial Cable AWG #46、50Ω线材，成品长度为 100±5.0mm，两端为CABLINE®-UX II Plug，线位定义为 1-1，即1→1、2→2直至34→34。其线材端连接器型号为 20532-034T-02-1，对应 34PIN、0.25mm Pitch结构。I-PEX官方资料显示，CABLINE®-UX II采用0.25mm Contact Pitch、Vertical（Right Angle）结构，配合高度约1.04mm，并提供30/34/40/50Pin规格，产品定位就是小型化、空间受限及转轴类应用。 对工程师而言，这种超细、高密度结构的优势是节省空间和提高布线灵活性，但线束越细，实际应用中的弯折路径、固定方式和端部应力控制就越值得关注。

---

极细同轴线束弯折次数能达到多少？

这是工程项目中非常常见的问题，但**“能弯折多少次”没有一个适用于所有极细同轴线束的统一答案**。对于83049-100B-01-D，I-PEX公开的该型号工程图主要规定了产品结构、线材规格、长度、电气要求及加工尺寸，并没有在该图中给出“固定弯折次数=多少次”的寿命承诺。 实际弯折寿命通常与弯折半径、弯折角度、往复频率、运动行程、线束是否固定、弯折位置是否靠近连接器以及判定标准有关。例如，同样一根AWG #46极细同轴线，如果只是进行较大半径的缓慢弯曲，与在连接器根部进行小半径、高频率往复折弯，其疲劳寿命可能存在明显差异。因此，工程上更合理的做法不是简单询问“10000次还是50000次”，而是根据实际设备运动机构制定弯折寿命测试条件，并以导通、绝缘、阻抗、插损或其他信号完整性指标作为测试判定依据。

---

为什么极细同轴线束弯折次数会受到影响？

AWG #46 Micro-Coax具有非常细的线径，能够满足CABLINE®-UX II这种超小型连接器的空间要求；I-PEX官方资料也强调该系列柔性极细同轴线束适合转轴类产品，并给出了外径约0.24mm的40Pin线束可穿过约Φ2.66mm转轴或软管的参考应用。 但在实际设备中，如果弯折半径过小，或者线束长期在同一个位置重复弯折，内部导体、绝缘层和屏蔽结构会持续受到机械疲劳；如果弯折点距离连接器过近，还可能出现端接区域应力集中。因此，对于83049-100B-01-D这样的34Pin、46AWG线束，工程设计时应尽量采用平滑走线，避免突然折弯和拉扯，并通过合理固定让运动产生的机械应力分散到线束本体，而不是集中在连接器出线位置。对于需要应用在转轴、翻盖或其他持续运动机构中的产品，更建议在实际机构条件下进行寿命验证，而不能只依据静态通断测试判断可靠性。

---

选型和兼容与替代方案参考及建议

对于工程师和采购人员而言，选择或替代 I-PEX 83049-100B-01-D时，不建议只看“34Pin、100mm”两个参数，而应同时确认 20532-034T-02-1连接器、34PIN、0.25mm Pitch、AWG #46、50Ω、100±5.0mm以及1-1线序等关键条件。I-PEX官方型号页面明确将83049-100B-01-D列为34Pin、46AWG、100mm、1-1的标准评估线束，同时推荐34Pin Plug Housing 20532-034T-02-1、Plug Cable Assembly 20531-034T-02-1以及对应34Pin Receptacle 20533-234E。 如果客户应用涉及频繁弯折，替代线束还应进一步确认线材柔韧性、弯折半径、端部固定和弯折寿命测试方案，而不是单纯追求连接器和外观一致。我们公司可提供：I-PEX 83049-100B-01-D兼容替代线束方案，可围绕34Pin、0.25mm Pitch、AWG #46、50Ω及1-1线位等核心要求进行线束匹配和替代开发，并可根据客户实际使用工况配合进行弯折可靠性验证，为工程验证、样品导入和批量采购提供兼容替代方案。

---

弯折寿命需要以实际工况验证
I-PEX 83049-100B-01-D并不存在一个可以脱离测试条件直接套用的“最大弯折次数”官方数字。对于这类AWG #46极细同轴线束，真正决定弯折寿命的并不是单纯的线径，而是线材结构、弯折半径、弯折角度、运动频率、固定方式以及连接器端部应力等因素。因此，如果项目需要达到例如数万次甚至更高等级的反复弯折寿命，应按照实际设备的运动状态建立专门的耐弯折测试条件，并在测试后检查导通及信号完整性。我是【雷速极细同轴线束网】，可根据需求提供高速极细同轴线束的结构优化与信号一致性评估服务和产品解决方案，更多信息欢迎联系：张经理 18913228573（微信同号）。对于工程师来说，应把“弯折寿命”作为结构设计和可靠性验证的一部分；对于采购人员来说，则应在询价和替代时明确寿命测试要求，而不是仅以产品料号判断可靠性。
