I-PEX 82857-100B-02-D：面向高密度高速连接的极细同轴线束方案

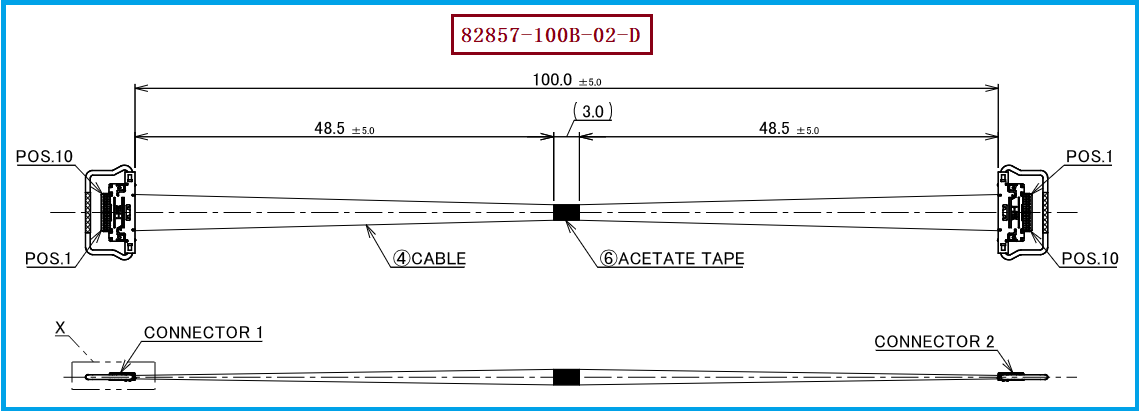

在笔记本电脑、工业相机、AI视觉设备、显示模组及其他高密度电子设备中，随着 eDP、MIPI、USB、DisplayPort 等高速信号速率不断提高，线束已经不只是“连接导线”，而是影响整个系统信号完整性的重要组成部分。本次介绍的 I-PEX 82857-100B-02-D 属于 CABLINE®-CA 系列配套的极细同轴线束方案，根据相关产品资料，其为 10Pin、AWG#40、100mm、1-N Pin Assignment 的 Micro-Coaxial Cable Harness，线材端采用 I-PEX 20634-210T-02 连接器，并适配 AWG#40 极细同轴线材。CABLINE®-CA 连接器采用 0.4mm Pitch、水平对插结构，并结合屏蔽及多点接地设计，面向高速、高密度、小型化内部连接应用。对于工程师而言，这类线束需要重点关注阻抗、插损、串扰、回损、EMI及机械可靠性；对于采购人员而言，则需要同时关注原厂料号对应关系、连接器匹配、线材规格、加工一致性以及后续兼容替代能力。

---

极细同轴线束信号衰减如何降低？从线材、结构到加工工艺综合控制

高速信号在线束中传输时，信号衰减通常与导体损耗、介质损耗、频率、传输距离、阻抗不连续以及连接器过渡结构等因素有关。极细同轴线虽然尺寸很小，但通过中心导体、绝缘层、屏蔽层和外部保护结构形成相对稳定的传输环境，可以减少高速信号受到外部干扰以及相邻通道之间串扰的影响。要降低信号衰减，首先应合理选择线径和线材结构，AWG#40 在小型化与高速信号传输之间需要进行综合平衡；其次应控制线材本身的阻抗一致性和介电特性，避免由于局部结构变化造成信号反射；同时还要尽量缩短不必要的高速传输路径，并减少不合理弯折、挤压和拉伸。在线束端部，连接器与同轴线之间属于重要的阻抗过渡区域，压接、剥线、焊接或端接尺寸的一致性都会影响高速信号质量，因此不能只关注连接器本体，而应将“线材+端接+连接器+屏蔽结构”作为一个完整的高速传输系统进行设计和控制。

针对 82857-100B-02-D 替代制造：工程师应重点关注哪些信号完整性细节？

对于需要导入替代供应商的工程师来说，不能仅以“Pin数相同、线长相同、AWG相同”作为判断依据。以 I-PEX 82857-100B-02-D 为例，其对应 10Pin / AWG#40 / 100mm / 1-N 配置，线材端使用 20634-210T-02 Plug Housing，因此替代线束首先需要确保连接器接口、Pin位定义及线序与目标设备匹配；在高速信号方面，还应重点验证线材特性阻抗、插入损耗、回波损耗、串扰以及不同频率下的传输性能。实际制造过程中，端子压接深度、同轴线剥皮尺寸、屏蔽层处理、接地连续性、线束长度公差以及弯曲半径等都会影响最终结果。尤其需要注意的是，极细同轴线信号衰减并不是单纯由线长决定，如果端接区域阻抗发生明显变化，即使线束本身很短，也可能出现反射和信号质量下降。因此，工程验证阶段建议结合实际工作频率和设备接口要求，对样品进行信号完整性测试，而采购端则应将“规格一致性+批量加工一致性+可靠性验证能力”纳入供应商评价，而不仅仅比较单价。

---

选型和兼容与替代方案参考及建议：如何降低导入风险？

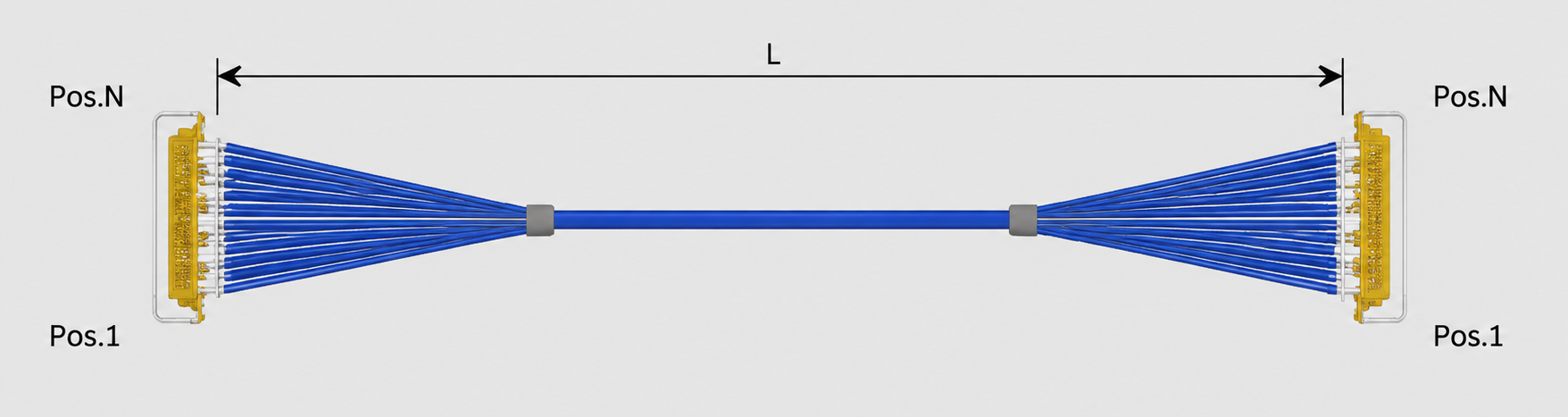

如果设备原设计采用 CABLINE®-CA 系列极细同轴线束，进行国产化、第二供应商导入或成本优化时，建议以原线束的连接器型号、Pin数量、AWG线径、长度、Pin Assignment、线序、屏蔽方式及高速性能要求为基础进行一一对应。对于本产品，重点参考 I-PEX 82857-100B-02-D + 20634-210T-02 + AWG#40 这一组合关系，在确保机械接口能够正常装配的前提下，再进一步验证电气性能及可靠性。特别是采购人员在寻找兼容替代供应商时，应要求供应商提供实际样品进行装机验证，并关注批量生产过程中阻抗一致性、端接尺寸一致性、外观及导通测试等质量控制能力。我们公司可提供 I-PEX 82857-100B-02-D 兼容替代线束方案，可根据客户设备实际结构和信号传输要求，对极细同轴线材、连接器端接、线长、线序及线束结构进行匹配开发，为工程师提供样品验证及批量制造支持，帮助客户降低单一供应来源风险，并为采购人员提供更灵活的极细同轴线束供应选择。

---

降低信号衰减，本质是对整条高速传输链路进行控制
对于 I-PEX 82857-100B-02-D 这类高速极细同轴线束而言，降低信号衰减不能简单理解为“使用更粗的线”或“缩短线长”，而是需要从AWG#40线材结构、阻抗控制、绝缘介质、屏蔽设计、端接工艺、连接器匹配、线束布局及制造一致性等多个环节综合优化。尤其在高速、小型化设备中，只有将极细同轴线束作为完整的高速信号通道进行设计和制造，才能更好地兼顾低损耗、低串扰、抗EMI及长期连接可靠性。我是【雷速极细同轴线束网】，我们专业提供 eDP、MIPI、USB3.X/4、LVDS 等高速极细同轴线束的定制与兼容替代服务，如需技术支持请联系：张经理 18913228573（微信同号）。对于需要替代原厂线束的客户，我们可围绕 82857-100B-02-D、20634-210T-02、AWG#40 等关键规格进行兼容性开发，为显示、工业视觉、AI设备及其他高密度高速电子设备提供极细同轴线束制造与替代方案。
