高速图像采集为什么越来越重视极细同轴线束的EMI表现？

随着工业相机、机器视觉、AI视觉、高分辨率摄像模组的数据量持续增加，图像采集链路正在向更高带宽、更高频率和更小型化方向发展。对于工程师而言，线束已经不只是“把信号从A点连接到B点”的普通连接部件，高速差分信号在传输过程中产生的串扰、辐射以及阻抗不连续，都可能进一步影响图像数据的稳定性。相比普通排线，极细同轴线束采用独立同轴结构，每根信号线具有相对独立的屏蔽结构，在高密度布线环境中更有利于控制信号之间的电磁耦合。因此，在高速图像采集模组空间有限、信号速率较高且EMI要求严格的情况下，工程师通常需要从线径、阻抗、屏蔽结构、连接器间距、线束长度及走线布局等多个维度综合考虑，而不能单纯按照“线越细越好”或者“屏蔽越强越好”进行选择。

---

以I-PEX 81422-100B-02-D为例，看高速图像采集线束如何兼顾高速与EMI

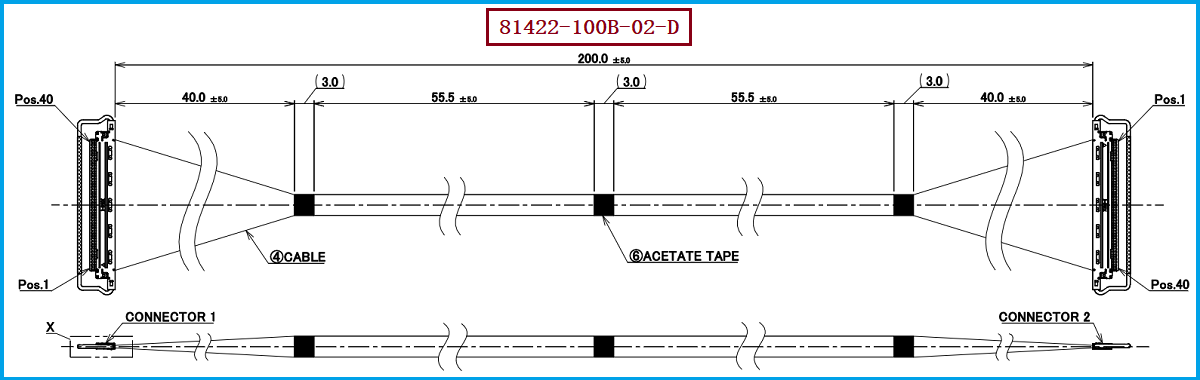

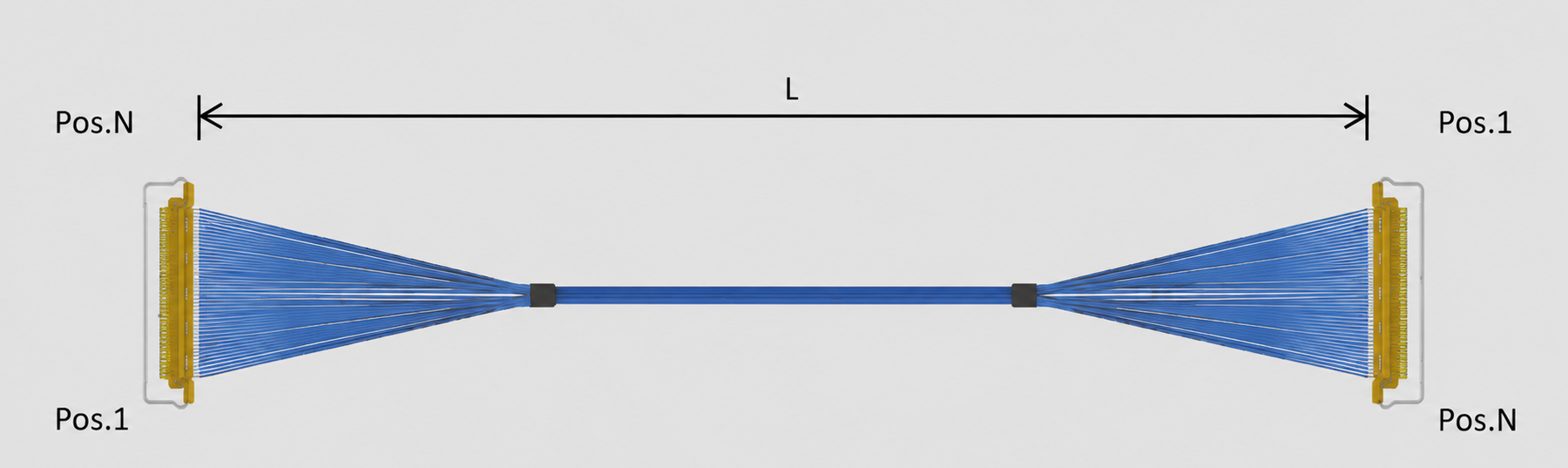

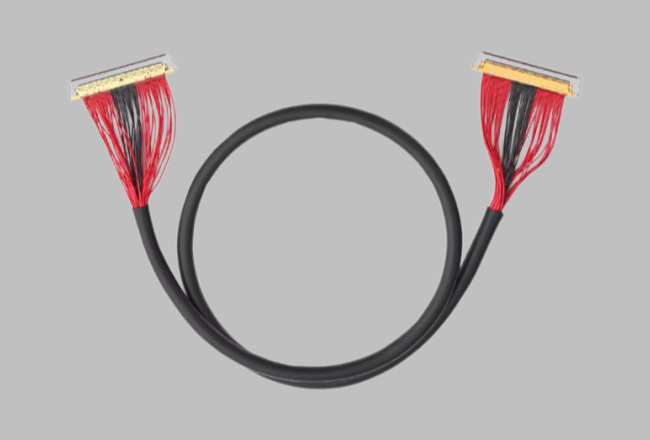

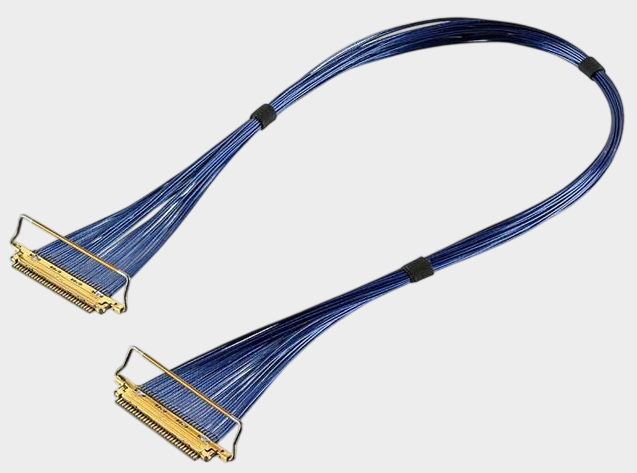

I-PEX 81422-100B-02-D 是CABLINE®-VS系列40P极细同轴线束，采用 40根AWG#40、50Ω Micro-Coaxial Cable，标准长度为 200±5mm，属于1-N结构。其线材端使用的连接器型号为 20454-240T，连接器为 40PIN、0.5mm Pitch，采用水平对插结构，配合CABLINE-VS连接器体系使用。对于高速图像采集模组而言，这种“多通道极细同轴线+0.5mm微间距连接器”的组合，可以在有限PCB和模组空间内实现高密度信号连接，同时通过同轴传输结构降低相邻信号通道之间的耦合风险。I-PEX针对CABLINE-VS系列给出的参考高速测试条件中，40Pin、AWG40 Micro-Coaxial Cable、45Ω、100mm线长的组合可达到 32Gbps/Lane NRZ，这也体现了该系列面向高速内部信号互连的产品定位。需要注意的是，具体应用中的EMI和信号完整性表现仍与实际阻抗、线长、Pin定义、PCB布局及系统结构有关，不能仅根据连接器的理论速率直接判断整机性能。

---

工程师选型时，如何通过线束规格优化高速图像采集系统EMI？

对于高速图像采集模组，工程师在选极细同轴线束时，首先应确认传输速率和接口类型，再确定阻抗、线径及线束长度。例如 81422-100B-02-D采用AWG40、50Ω极细同轴线，并将长度控制在200mm级别，更适合设备内部短距离高速互连。线束越长，高频信号通常越容易受到插入损耗、衰减、反射以及串扰等因素影响，因此不建议为了“预留长度”而盲目增加线缆长度。同时，40PIN、0.5mm Pitch的连接器能够满足高密度布线需求，但高速应用还必须关注Pin Assignment、接地回路、屏蔽连续性以及连接器与PCB之间的阻抗变化。需要特别说明的是，CABLINE-VS官方资料并不将其标记为具有ZenShield® Full EMI Shielding，因此在实际高速图像系统中，不能简单把EMI优化归因于连接器本身；真正有效的EMI控制需要由极细同轴线结构、合理接地、连接器选型、PCB布局、线束走向及整机屏蔽设计共同完成。

---

选型和兼容与替代方案参考及建议

对于采购人员和研发工程师而言，如果现有项目采用 I-PEX 81422-100B-02-D，进行国产替代时不建议只核对“40Pin连接器能不能插上”，而应建立完整的规格对应关系，包括 81422-100B-02-D料号、40PIN、0.5mm Pitch、20454-240T线材端连接器、AWG40 Micro-Coaxial Cable、50Ω、200mm长度、1-N线序及两端结构尺寸等。同时，还需要对替代线束进行阻抗、插入损耗、回波损耗、串扰、高速眼图以及EMI相关性能验证，并确认连接器机械尺寸、锁扣方式、PCB配合关系和线束成型尺寸满足原设备要求。对于批量采购而言，还应进一步关注供应商的制程稳定性、线长公差、端子压接一致性、阻抗一致性以及批次可靠性。我们公司可提供：I-PEX 81422-100B-02-D兼容替代线束方案，可根据客户设备的连接器、Pin数、线径、阻抗、长度、线序及空间结构要求进行极细同轴线束开发与生产，为高速图像采集、机器视觉及其他高速电子设备提供兼容替代方案。

---

高速图像采集的EMI优化，本质是系统级线束选型
高速图像采集模组选择极细同轴线束时，核心并不是单纯追求“更细”或“更高速”，而是在高速传输、EMI控制、高密度连接、空间尺寸和可靠性之间取得平衡。以 I-PEX 81422-100B-02-D 为例，其40根AWG40、50Ω极细同轴线配合 20454-240T、40PIN、0.5mm Pitch连接器，体现了高速、小型化内部互连的典型方案。对于工程师，应重点验证信号完整性和EMI；对于采购人员，则应重点确认型号对应、规格一致性、供应稳定性及替代验证结果。我是【雷速极细同轴线束网】，可根据需求提供高速极细同轴线束的结构优化与信号一致性评估服务和产品解决方案，更多信息欢迎联系：张经理 18913228573（微信同号）。只有将线材、连接器、PCB和整机结构作为一个完整高速链路进行设计，才能真正发挥极细同轴线束在高速图像采集系统中的价值。
