极细同轴线束信号不稳定，工程师应该从哪里开始排查？

在笔记本电脑、显示模组、工业设备、高速摄像头以及其他高速电子设备中，如果出现画面闪烁、花屏、偶发黑屏、信号丢失或设备间歇性通信异常，除了检查主板、芯片和显示模组之外，还应重点检查连接两端的极细同轴线束。由于高速信号对阻抗连续性、端接质量和连接可靠性比较敏感，线束即使没有完全断裂，也可能因为芯线或屏蔽结构局部受损、端接区域加工异常、连接器接触状态变化、长期弯折产生疲劳等因素造成信号质量下降。尤其是在转轴、狭窄腔体等动态空间中，线束反复弯折后可能出现“静止正常、运动后异常”的情况。因此，当系统出现信号不稳定时，不能简单通过导通测试判断线束是否合格，而需要从线材、连接器、线序、机械结构以及高速信号完整性等方面综合判断。

---

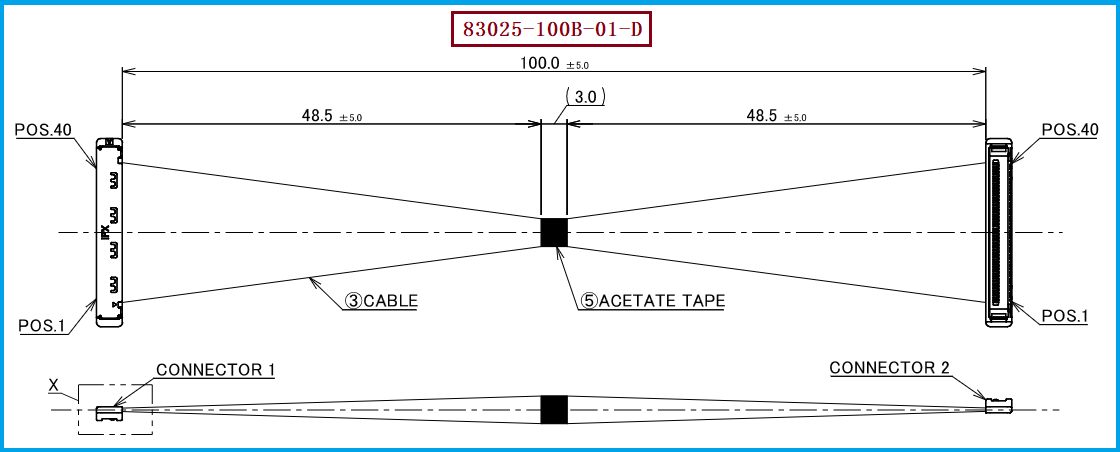

I-PEX 83025-100B-01-D：40PIN、0.4MM Pitch、100mm、1-1结构

本次对应的产品是 I-PEX 83025-100B-01-D，属于 CABLINE®-SS 40P极细同轴线束，官方型号资料明确显示其规格为40Pin、Micro-Coaxial 40AWG、100mm、1-1；其线材端连接器型号为 20373-R40T-06，属于CABLINE®-SS 40Pin Plug Housing，连接器Contact Pitch为0.4mm。I-PEX官方资料显示，CABLINE®-SS采用Vertical Right Angle结构，结合高度为1.65±0.2mm，Depth为3mm，并支持10P至50P多种Pin数。 对工程师而言，83025并不是普通的40芯线束，而是由多根极细同轴通道构成的高速连接组件，因此替代开发时需要同时关注线材规格与端接精度；对采购人员而言，则应重点核对83025-100B-01-D、20373-R40T-06、40PIN、0.4mm Pitch、100mm、1-1这些核心信息，避免把同系列其他长度或1-N结构的型号错误替换。

---

为什么极细同轴线束会造成信号不稳定？阻抗、端接和线序都是关键

极细同轴线束出现信号不稳定，并不一定意味着线缆已经完全断裂。对于高速差分信号而言，如果线材结构、阻抗控制或端接区域发生变化，就可能影响信号完整性；连接器端接精度不足、端子接触状态异常，也可能使问题表现为偶发性信号中断。CABLINE®-SS官方页面给出的40P高速测试条件包括AWG#40 Micro-Coaxial Cable、45Ω、100mm及GSSGSSG Pin Assignment，同时官方将其定位于16Gbps/Lane应用。 这里需要注意，官方页面的45Ω属于其测试条件，不能简单当作所有具体CABLINE-SS线束的统一阻抗要求。对于 83025-100B-01-D，更重要的是按照目标PDF和实际系统要求确认线材及阻抗参数。此外，83025采用1-1线序，而I-PEX同样提供40P、100mm的1-N型号82889，因此在维修或替代时，即使两款产品同为40P、100mm，也不能仅凭外观或Pin数判断可以互换。

---

选型和兼容与替代方案参考及建议：替代线束需要验证“能连接”更要验证“能稳定工作”

针对 I-PEX 83025-100B-01-D进行兼容替代时，工程师首先应确认原产品的40PIN结构、0.4mm Pitch、100mm长度、1-1线序以及Micro-Coaxial 40AWG配置，再核对 20373-R40T-06连接器及整机安装空间，随后通过样品验证导通、端接可靠性、高速信号完整性以及弯折后的稳定性。CABLINE®-SS官方资料还显示，该系列采用W-Point双触点设计，并支持AWG36、AWG38、AWG40、AWG42 Micro-Coaxial Cable，同时提供40P等多种规格，因此实际替代时不能只比较连接器外形和采购价格，而应确认关键参数是否真正对应。 对采购人员而言，建议在询价阶段就明确目标料号、Pin数、Pitch、线长、线序、线材规格和连接器型号，并要求供应商提供样品进行实际装机验证。我们公司可提供：I-PEX 83025-100B-01-D兼容替代线束方案，可根据客户原有线束规格进行极细同轴线束的生产制造、打样及兼容替代开发，为原装线束替代、供应链优化和国产化应用提供线束解决方案。

---

解决极细同轴线束信号不稳定，需要同时关注电气性能与制造工艺
对于高速设备而言，极细同轴线束虽然尺寸很小，却直接参与高速信号链路，其稳定性受到线材结构、阻抗连续性、连接器接触、端接工艺、线序以及机械弯折状态等多方面因素影响。I-PEX 83025-100B-01-D对应CABLINE®-SS 40P、100mm、1-1极细同轴线束，线材端连接器为20373-R40T-06，40PIN、0.4mm间距。 当设备出现信号不稳定、闪屏、花屏或偶发通信异常时，应从整条信号链路进行排查，而不是仅检查线束是否导通。我是【雷速极细同轴线束网】，如您需要极细同轴线束的选型、产品采购、研发或替代方案，欢迎随时联系：张经理18913228573（微信同号）。对于工程师，重点是确保替代线束的电气、机械及端接性能满足系统要求；对于采购人员，则应确保供应商提供的替代产品真正对应目标料号，并经过实际样品验证。
