随着USB4、Thunderbolt、高刷新率eDP显示以及高速Camera模组不断升级，电子设备内部对于高速信号传输的要求正在持续提高。在设备轻薄化、小型化以及高集成化趋势下，传统线束方案已经越来越难满足高速SI性能需求。

而具备高屏蔽、低串扰以及优秀柔性的极细同轴线束（Micro Coaxial Cable），正在成为高速内部互连的重要方向。其中，I-PEX 82859-100B-02-D 作为 CABLINE-CA 系列中的12Pin高速极细同轴线束方案，已经广泛应用于高速显示、嵌入式系统以及高速数据互连场景。

---

一、CABLINE-CA系列下的12Pin高速极细同轴方案

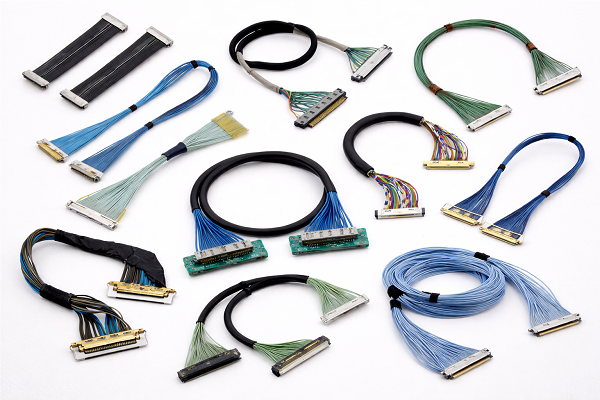

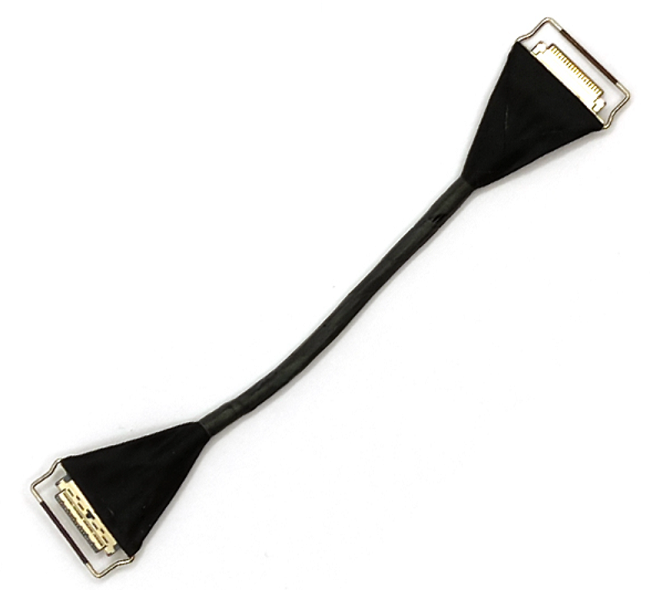

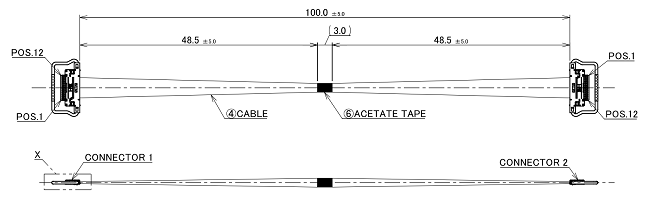

I-PEX 82859-100B-02-D 属于 I-PEX CABLINE-CA 系列标准 Sample Harness，采用12Pin结构搭配40AWG极细同轴线设计，主要面向高速显示、eDP屏线、高速板端连接以及小型化设备内部高速传输应用。该方案支持最高32Gbps/Lane高速传输能力，可适用于：USB4、Thunderbolt、DisplayPort、eDP、MIPI、高速Camera模组等高速差分信号场景。

在线束端连接部分，82859-100B-02-D 采用的是 I-PEX 20634-112T-02 连接器。该连接器属于 CABLINE-CA 系列标准 Plug Housing，采用0.4mm Pitch超细间距设计，具备：小型化结构、低高度设计、多点接地结构、高屏蔽能力、优秀EMI抑制性能；对于高速差分信号而言，多点Ground结构能够有效降低串扰与回流干扰，同时进一步优化高速信号完整性，因此在高频高速内部连接中具有明显优势。

目前，这类CABLINE-CA接口方案已经大量应用于：超薄笔记本、工业显示设备、AI边缘终端、医疗显示系统、高速嵌入式平台等领域。

---

二、为什么I-PEX 82859-100B-02-D 极细同轴线束也能实现32Gbps高速传输？

相比传统LVDS线束或普通排线结构，Micro Coaxial Cable最大的特点，在于其天然具备独立屏蔽结构；每组高速差分信号均拥有独立屏蔽层，可以有效降低：串扰、EMI干扰、高频损耗、回流噪声从而提升高速传输稳定性。同时，40AWG极细同轴线具备更小外径，在有限空间内能够实现更高密度Pin布局，因此非常适合当前轻薄化电子设备内部空间需求；I-PEX 82859-100B-02-D 在线束设计中，还采用了多项高速优化结构，包括：

1. 差分阻抗控制，

2. Ground回流优化，

3. 差分对间距控制，

4. 线缆长度一致性管理，

5. 接地结构优化。

这些设计能够进一步保证：眼图稳定性、SI性能、高频传输一致性，因此，该方案不仅适用于eDP显示屏线，同时也适用于：高速Camera模组、工控显示、AI设备、医疗设备、高速数据采集系统等高速内部互连场景。

此外，随着国产化替代以及ODM项目需求增加，市场对于 CABLINE-CA 兼容型极细同轴线束需求也在持续增长。针对82859-100B-02-D这类高速方案，目前也已经可以提供兼容型极细同轴线束组件开发与定制服务，用于满足不同项目在：成本控制、交期优化、接口兼容、国产替代等方面的需求。

---

三、I-PEX 82859-100B-02-D 12Pin高速极细同轴线束选型建议

在实际项目中，12Pin极细同轴线束选型通常需要重点关注以下几个方面：

1、确认高速协议与传输速率：如果项目涉及：USB4、DP UHBR、高刷新率eDP、Thunderbolt等高速协议，建议优先选择具备32Gbps级别能力的CABLINE-CA系列方案，以保证后续高速SI余量。

2、合理选择线材规格：40AWG是目前高速Micro Coaxial Cable中较为常见的规格，在：柔性、空间占用、高速性能之间具备较好平衡；如果设备空间更加紧凑，也可以进一步考虑更细规格方案。

3、重点确认连接器兼容性：20634-112T-02 属于标准CABLINE-CA接口体系；在进行国产兼容或替代开发时，需要重点确认：Pitch规格、Pin定义、接地结构、机械锁扣结构、插拔保持力是否一致。

4、兼容与国产替代建议：对于需要控制成本或推进国产化的项目，可优先考虑兼容CABLINE-CA体系的极细同轴线束方案；目前在：eDP屏线、工业显示、医疗显示、AI终端等领域，兼容型极细同轴线束方案已经具备较高成熟度。

---

I-PEX 82859-100B-02-D 这类12Pin高速极细同轴线束方案，代表了当前高速、小型化内部互连的发展方向。随着USB4、高分辨率显示、AI设备以及高速嵌入式系统持续升级，具备高屏蔽、低串扰以及高密度优势的Micro Coaxial Cable方案，未来仍将拥有广阔应用空间。
