设备越来越小、速率越来越高，传统线束为什么逐渐不够用了？

随着笔记本电脑、工业视觉、AI设备、高速摄像系统及高性能电子设备不断向轻薄化、小型化、高速化和高密度化发展，设备内部的信号连接正在面临越来越明显的空间和性能双重压力。过去普通排线或传统连接线能够满足的应用，如今往往需要同时兼顾高速信号完整性、阻抗控制、EMI干扰、弯折空间以及多通道高密度布线。因此，极细同轴线束开始越来越多地进入工程师的选型范围。与普通导线相比，极细同轴线通过中心导体、绝缘层和屏蔽结构形成相对稳定的高速信号传输通道，在有限空间内可以实现多路信号的高密度布线。尤其对于高速显示、摄像头、机器视觉及计算设备内部连接来说，线束不仅要“能够传输”，还要在较高数据速率下保持稳定的信号质量，这也是极细同轴线束应用不断增加的重要原因。

---

I-PEX 82290-100B-02-D：40Pin、AWG#40与300mm极细同轴线束方案

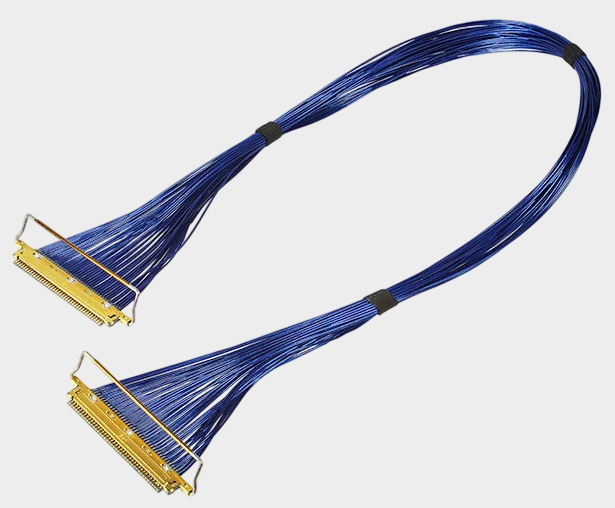

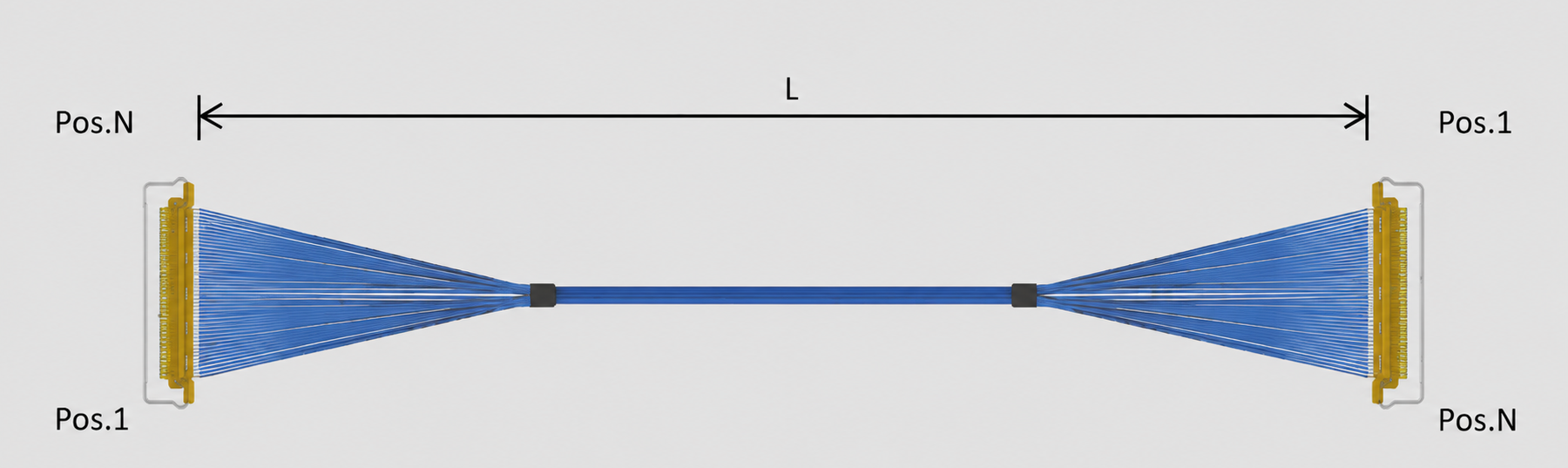

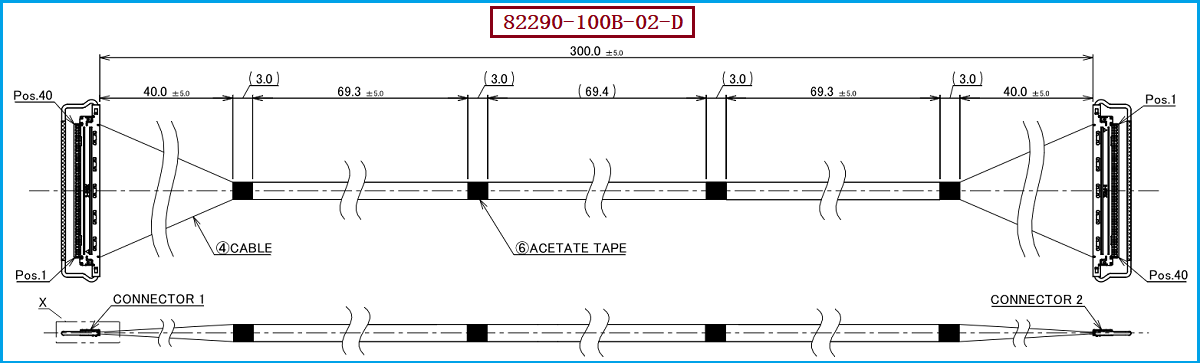

以 I-PEX 82290-100B-02-D 为例，该型号属于CABLINE®-VS 40Pin HARNESS，采用40根AWG#40、50Ω Micro-Coaxial Cable（极细同轴线），线束长度为300±5mm，结构为1-N，两端对应40个信号位置。在线材端连接器方面，该方案使用的连接器主体型号为20454-240T，对应CABLINE®-VS 40Pin结构；配套的Plug组件型号为20453-240T-03，并结合Shell及Pull Bar等零件形成完整线束组件。CABLINE®-VS采用0.5mm Pitch、水平对插结构，官方资料显示其40Pin、AWG40 Micro-Coaxial Cable在特定100mm、45Ω测试条件下可达到32Gbps/lane NRZ的参考传输结果。这里需要强调，高速传输能力最终取决于线材、连接器、端接、PCB走线及系统设计，不能简单将某一测试条件下的最高速率直接等同于所有300mm线束的实际性能。因此，对工程师而言，极细同轴线束的价值并不是单纯追求一个“最高Gbps数字”，而是通过合理的线材、阻抗、连接器和端接工艺组合，为高速系统建立稳定的信号传输链路。

---

为什么AWG#40极细同轴线越来越受到工程师关注？

AWG#40属于非常细的线规，在高密度电子设备内部尤其具有明显的空间优势。对于40Pin这样的多通道连接方案，如果采用尺寸较大的传统线缆，线束整体体积、布线空间和弯折区域都会增加，而AWG#40极细同轴线可以在更有限的空间内完成多通道信号传输。与此同时，极细同轴结构能够帮助工程师更好地进行高速信号的阻抗与串扰控制，使其更适合高频、高速数据链路。不过，线径越细，对制造工艺的要求也越高，特别是剥线、屏蔽层处理、端接、PIN位置控制、线材排列及胶带固定等环节，都会直接影响最终线束的一致性。因此，采购人员在寻找国产替代供应商时，不应只比较单价，而应重点考察供应商是否具备AWG#40极细同轴线束批量加工能力、40Pin高密度端接能力、连接器兼容能力以及高速信号一致性控制能力。

---

选型和兼容与替代方案参考及建议

对于计划采用或替代 I-PEX 82290-100B-02-D 的工程师和采购人员，建议首先锁定核心规格：40Pin、AWG#40、50Ω、300±5mm、1-N结构以及20454-240T线材端连接器，然后再根据实际设备空间、传输协议、目标速率、线束走向及EMI环境确定最终方案。需要注意的是，同样属于CABLINE®-VS 40Pin的产品，也可能因为长度、结构、阻抗或线材规格不同而对应不同料号，因此不能仅凭“40Pin+AWG40”就认为不同型号可以直接互换。对于国产替代项目，还需要进一步确认连接器配合尺寸、PIN ASSIGNMENT、线束长度公差、端接方式以及整条链路的信号完整性。我们公司可提供：I-PEX 82290-100B-02-D兼容替代线束方案，可围绕40Pin、AWG#40、20454-240T、50Ω、300mm、1-N等关键规格进行兼容开发与生产制造，帮助客户降低进口线束采购成本，并为项目提供稳定的极细同轴线束国产替代选择。

---

极细同轴线束正在成为高速电子设备内部连接的重要选择
越来越多电子设备采用极细同轴线束，并不是单纯因为“线更细”，而是因为现代电子产品同时提出了高速传输、高密度布线、小型化、信号完整性和可靠连接等多方面要求。以 I-PEX 82290-100B-02-D 为代表的40Pin、AWG#40、50Ω、300mm极细同轴线束，正是这种发展趋势下的典型应用方案。对于工程师来说，选择极细同轴线束需要综合考虑线材、连接器、阻抗、端接和系统SI/EMI性能；我是【雷速极细同轴线束网】，可根据需求提供高速极细同轴线束的结构优化与信号一致性评估服务和产品解决方案，更多信息欢迎联系：张经理 18913228573（微信同号）。对于采购人员来说，则需要重点关注供应商的规格兼容能力、生产工艺和批量交付稳定性。随着高速显示、工业视觉、AI计算及智能设备持续发展，极细同轴线束在高密度高速连接领域的应用空间仍将不断扩大。

关于我们

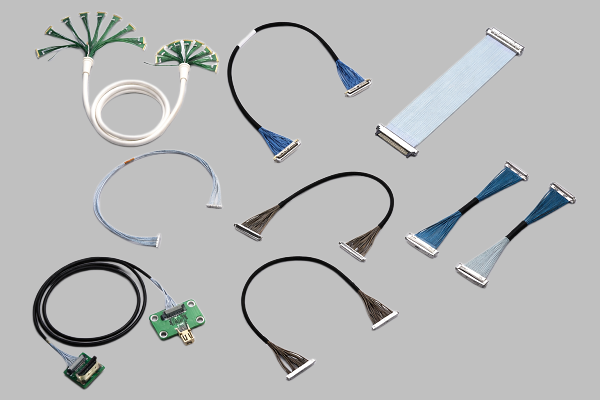

雷速极细同轴线束网 隶属于 苏州汇成元电子科技有限公司，我们专注于 极细同轴线束 的研发、生产与定制服务；公司深耕高速传输领域，具备成熟的制造工艺、严格的品质管理体系以及丰富的行业应用经验，产品广泛应用于消费电子、工业控制、医疗设备、智能安防等领域。我们欢迎各行业客户随时联系咨询。
