面向高速电子设备的 I-PEX 82990-100B-01-D 极细同轴线束解决方案
随着笔记本电脑、超薄显示设备、工业控制终端、智能穿戴设备以及高速通信设备不断向轻薄化、高速化方向发展，设备内部空间越来越有限，同时对于信号传输稳定性和可靠性的要求也越来越高。传统排线已经难以满足高速差分信号传输需求，而极细同轴线束凭借优异的屏蔽性能、阻抗控制能力以及抗干扰能力，逐渐成为高速电子设备内部连接的重要解决方案。
本文介绍的 I-PEX 82990-100B-01-D 极细同轴线束，属于 I-PEX CABLINE®-CA II 系列高速线束方案，该产品采用 20Pin双端连接（1-1）结构设计，线束长度为200mm，内部采用 AWG#40 极细同轴线材，在线材端配套使用 I-PEX 20680-020T-01 连接器组件，适用于高密度、高速信号传输应用场景。

针对工程师在产品设计阶段关注的信号完整性、空间布局、温度适应性等问题，极细同轴线束不仅需要满足高速传输要求，同时还需要保证在不同工作温度环境下长期稳定运行。

---

极细同轴线束在不同温度下性能会变化吗？
在实际应用过程中，极细同轴线束经常会应用于温度变化较大的环境，例如笔记本电脑内部、高性能计算设备、工业控制设备以及车载电子系统。因此，工程师在进行线束选型时，需要重点关注温度变化对于线材电气性能和机械可靠性的影响。
极细同轴线束在不同温度环境下，其性能确实会产生一定变化。例如，当环境温度升高时，导体材料的电阻率会增加，使线束整体传输损耗略有上升，同时绝缘材料的介电性能也可能发生变化，从而影响高速信号传输中的阻抗稳定性。
而在低温环境下，线材护套和绝缘层材料可能出现硬化现象，导致线束柔韧性降低。如果设备存在频繁弯折或振动情况，低温环境可能增加机械疲劳风险。因此，高品质极细同轴线束需要采用稳定的绝缘材料、精密加工工艺以及可靠的屏蔽结构，以确保不同温度条件下保持良好的电气性能。

I-PEX CABLINE®-CA II系列连接方案支持较宽工作温度范围，可满足约 -40℃～+105℃ 的应用环境需求。对于采用 AWG#40 极细同轴线材的 82990-100B-01-D线束方案而言，通过合理的材料选择和制造工艺控制，可以有效降低温度变化对信号传输性能造成的影响。

---

AWG#40极细同轴线结构优势：兼顾高速传输与小型化设计
极细同轴线束的核心优势来自其特殊结构设计。相比普通导线，极细同轴线通常由中心导体、绝缘层、屏蔽层以及外部护套组成，通过同轴结构实现更加稳定的信号传输环境。
I-PEX 82990-100B-01-D极细同轴线束采用AWG#40规格线材，在线径尺寸较小的情况下，依然能够保持良好的高速信号传输能力。AWG#40线材具有较好的空间利用率，非常适合应用于内部空间紧凑的电子设备。
同时，极细同轴结构能够有效降低外部电磁干扰（EMI），提升高速差分信号完整性。在高速显示、USB高速传输以及精密电子设备内部连接应用中，可以减少信号衰减、串扰以及阻抗波动问题。

对于采购人员而言，选择成熟的极细同轴线束方案，不仅能够降低研发验证成本，同时能够提高产品批量生产过程中的一致性和可靠性。

---

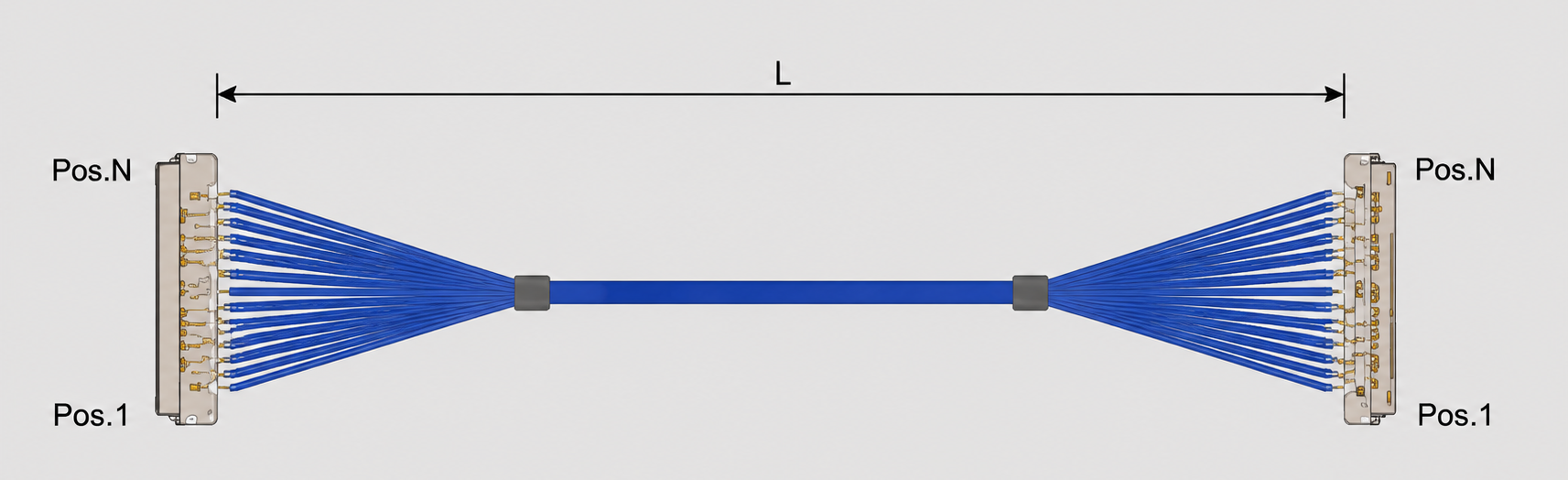

I-PEX 82990-100B-01-D兼容替代方案及选型建议
在高速电子设备开发过程中，工程师通常需要综合考虑连接器匹配、线材规格、长度、Pin数以及安装空间等因素。针对 I-PEX CABLINE®-CA II 系列方案，替代线束设计不仅需要保证连接器端匹配，还需要确保高速信号性能满足原设计要求。

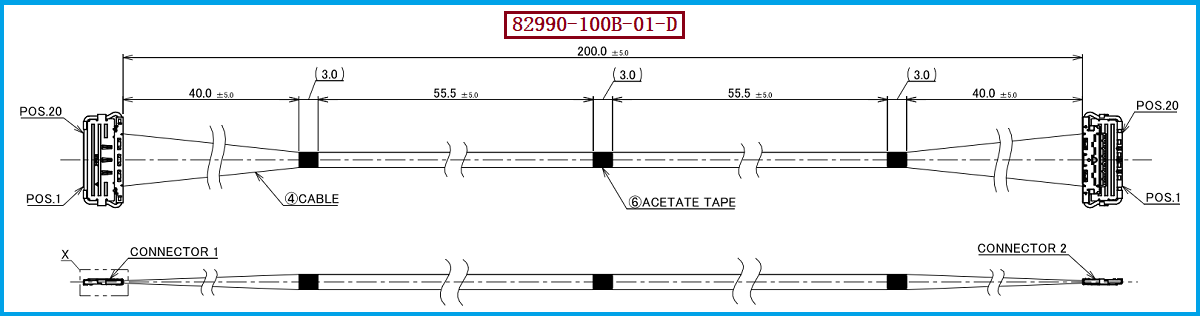

I-PEX 82990-100B-01-D主要参数参考：
该极细同轴线束采用：
产品型号：I-PEX 82990-100B-01-D
连接器型号：20680-020T-01
线材规格：AWG#40 Micro Coaxial Cable
Pin数量：20Pin
连接形式：1-1双端连接
应用方向：高速显示、高速数据传输、精密电子设备内部连接
在替代设计过程中，需要重点确认：
第一，连接器接口尺寸及Pin定义是否一致，确保与设备PCB端连接兼容；第二，线材AWG规格和阻抗参数是否满足原方案要求；第三，根据设备工作温度环境选择适合的绝缘材料和护套结构。

我们公司可提供 I-PEX 82990-100B-01-D兼容替代线束方案，支持根据客户设备需求进行极细同轴线束设计开发，包括连接器匹配、线材规格选择、长度定制以及批量生产制造，为客户提供稳定可靠的高速连接解决方案。

---

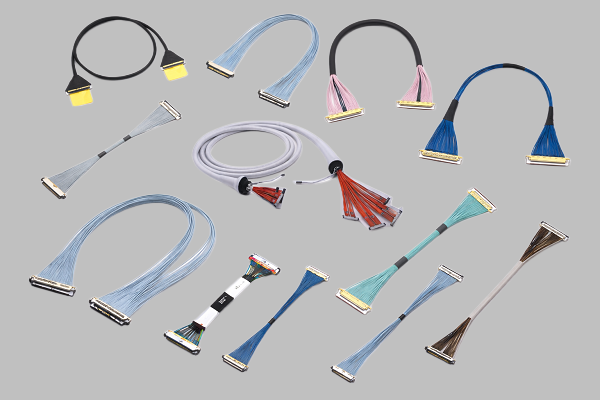

极细同轴线束制造能力助力高速设备升级应用
随着电子产品持续向高速、小型化方向发展，极细同轴线束已经成为连接显示模组、高速芯片以及内部通信模块的重要组成部分。对于工程研发团队来说，线束不仅是简单的连接部件，更直接影响设备整体性能、可靠性以及产品生命周期。
针对 I-PEX 82990-100B-01-D极细同轴线束方案，我们可根据客户应用需求提供对应兼容替代产品，在保持原有连接性能基础上，通过自主制造能力优化成本、交付周期以及供应稳定性。同时，在极细同轴线束制造过程中，我们严格关注导体加工、屏蔽层处理、端子压接、连接器组装以及可靠性测试等关键环节，确保产品满足高速信号传输和复杂环境应用需求。
I-PEX 82990-100B-01-D极细同轴线束采用AWG#40 Micro Coaxial线材，并搭配20680-020T-01连接器组件，是针对高速、小型化电子设备设计的重要连接方案。极细同轴线束虽然尺寸微小，但其性能会受到温度、材料以及制造工艺影响，因此选择稳定可靠的线束供应商尤为重要。我是【雷速极细同轴线束网】，致力于高速接口极细同轴线束与精密连接器的兼容替代与量产支持，项目咨询请联系：张经理 18913228573（微信同号）。我们公司专注于极细同轴线束研发与制造，可提供包括 I-PEX 82990-100B-01-D在内的兼容替代线束方案，满足工程研发、产品升级以及批量采购需求。
