从“空间越来越小”到“连接要求越来越高”：极细同轴线束成为设备内部连接的重要选择

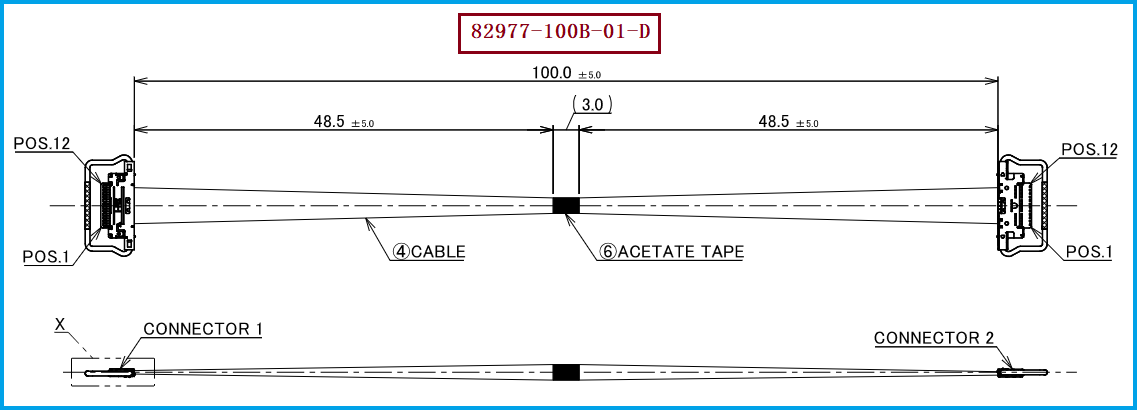

随着笔记本电脑、AI视觉设备、工业相机、智能终端及高性能电子设备持续向轻薄化、高密度化方向发展，工程师在进行内部结构设计时经常会遇到一个矛盾：PCB、显示模组、摄像头模组及各种功能器件越来越多，但设备内部可以用于布线的空间却越来越有限。传统线缆如果外径较大，不仅占用更多空间，还可能限制产品内部堆叠、转弯半径及走线位置；而FPC虽然具有一定的薄型化优势，但在高速差分信号、屏蔽、阻抗控制以及复杂立体布线等场景下，也需要根据实际设计进行综合评估。极细同轴线束正是在这种背景下体现出价值的连接方案。以 I-PEX 82977-100B-01-D 为例，该型号属于CABLINE®-CA系列极细同轴线束应用方案，配套线材端连接器型号为 20634-112T-02，线束长度为 100MM。CABLINE®-CA采用0.4mm接触间距及水平对插结构，连接器整体面向高密度、小型化内部连接需求。对于工程师而言，这类极细同轴线束并不是简单地“把线做细”，而是在有限的设备内部空间中，同时解决信号传输、机械连接、EMI抑制、布线灵活性和可靠性等问题。

---

极细同轴线束如何突破空间限制？关键在于“线径、结构与布线方式”的协同

所谓突破空间限制，本质上是让线束在尽可能小的空间内完成可靠的信号连接。极细同轴线束通常通过更小的线径、同轴结构以及高密度连接器进行配合，使原本需要较大布线空间的连接方案能够进一步压缩。I-PEX CABLINE®-CA连接器采用 0.4mm Pitch，并采用水平对插方式，插合高度约为 1.0±0.1mm，这种结构对于薄型电子设备内部布局具有较强的适配性。尤其是在PCB与显示模组、摄像模组之间的空间高度受到限制时，水平连接方式能够减少连接结构对Z方向空间的占用。同时，极细同轴线本身具有独立的信号导体、绝缘层、屏蔽层等结构，可以在较细外径条件下兼顾高速信号传输与抗干扰需求。因此，工程师在设计时可以根据实际走线方向，将线束布置在狭窄区域、结构边缘或器件之间，从而释放更多PCB及机构设计空间。需要注意的是，极细同轴线并非越细越好，线径选择还需要结合传输速率、特性阻抗、电流、衰减、机械强度以及连接器适配要求综合确定；而线束长度也会直接影响高速信号的传输性能。因此，对于 82977-100B-01-D / 100MM 这类具体规格，在进行国产替代或二次开发时，应重点核对端接结构、线序、线径、长度及高速信号要求，而不能仅依据外观尺寸判断是否能够替代。

---

为什么“极细”之后仍然要重视信号完整性？空间压缩不能以性能下降为代价

对于工程师而言，线束真正的价值并不只是节省几毫米空间，更重要的是在空间缩小之后仍然保持稳定的高速信号传输。CABLINE®-CA系列连接方案面向高速数字信号应用，可支持最高 32 Gbps/Lane PAM4，并涉及USB4、DisplayPort、eDP、HDMI、MIPI等高速接口应用场景。极细同轴线的同轴结构使信号导体与屏蔽层之间形成相对稳定的电磁环境，有助于控制外部干扰及信号之间的串扰；同时，CABLINE®-CA连接器采用屏蔽及多点接地设计，可进一步改善高速信号连接过程中的EMI问题。对于高速设备来说，一根看似不起眼的内部线束，实际上可能影响整机的误码率、画面稳定性、通信可靠性甚至系统调试周期。因此，“极细同轴线束如何突破空间限制”的真正答案并不是单纯追求更小，而是通过极细线材+高密度连接器+合理线束结构+可靠端接工艺+阻抗与信号完整性控制，在有限空间内实现性能与尺寸之间的平衡。对于采购人员而言，这也意味着选择替代供应商时不能只比较线束单价，而应该同时关注端接一致性、批次稳定性、规格匹配以及高速性能验证能力。

---

选型和兼容与替代方案参考及建议：工程端与采购端应重点确认这些参数

针对 I-PEX 82977-100B-01-D 的兼容替代，建议工程师和采购人员首先确认原产品的连接器体系及端接方式，其中本款产品线材端使用的连接器型号为 20634-112T-02，线束长度为 100MM。在实际替代过程中，应围绕连接器型号、Pin数量、Pin Assignment、线材规格、线束长度、同轴线结构、特性阻抗、高频衰减、屏蔽性能以及端部尺寸进行逐项确认，同时结合设备内部实际走线路径检查弯折、固定和装配空间。对于采购人员来说，如果目标是寻找国产兼容替代线束，应优先选择能够按照原有连接器接口及线束定义进行定制生产的供应商，而不是简单寻找“外形相似”的产品。我们公司专注于极细同轴线束的生产制造与兼容替代，可根据客户提供的原厂型号、样品、图纸或技术要求进行对应开发与生产，我们公司可提供：I-PEX 82977-100B-01-D兼容替代线束方案，针对使用 20634-112T-02 连接器、长度 100MM 的应用需求，可进一步结合客户设备的实际Pin定义、线材规格及结构要求进行匹配验证，为工程师提供替代设计支持，也为采购人员提供国产化、供应链优化及成本控制方向的选择。

---

真正的空间突破，是让更小的线束承担更高的连接要求
在现代电子设备中，内部空间已经成为产品设计的重要资源。极细同轴线束通过更细的线材结构、高密度连接器以及灵活的布线方式，使高速信号连接能够进入更加狭窄、更加复杂的设备内部空间。I-PEX 82977-100B-01-D 所对应的应用方案采用 20634-112T-02 连接器，线束长度为 100MM，其价值不仅体现在“小”，更体现在小型化、高速传输、抗干扰与可靠连接之间的综合平衡。对于工程师来说，合理的极细同轴线束选型能够帮助优化设备内部空间布局；对于采购人员来说，成熟的兼容替代方案则能够进一步提高供应链灵活性。我是【雷速极细同轴线束网】，我们专业提供 eDP、MIPI、USB3.X/4、LVDS 等高速极细同轴线束的定制与兼容替代服务，如需技术支持请联系：张经理 18913228573（微信同号）。我们公司可围绕原厂极细同轴线束规格进行兼容替代开发与生产，为高速显示、工业视觉、AI设备及其他高密度电子设备提供更加灵活的极细同轴线束解决方案。
