极细同轴线束内部有几层结构？不能只看“几层”，更要看每一层承担什么功能

很多工程师在进行极细同轴线束选型时，会关注一个问题：极细同轴线束内部到底有几层结构？实际上，极细同轴线并不能简单用固定的“几层”来概括，因为不同线径、阻抗、屏蔽方式和高速性能要求对应的内部结构可能有所差异。以本次产品所对应的Micro-Coaxial Cable为例，从基本功能结构理解，可以将其看成由中心导体、绝缘介质、外围屏蔽结构以及外部保护层等部分共同构成。中心导体负责电信号传输，绝缘层用于保持导体之间的电气隔离并参与特性阻抗控制，屏蔽结构承担电磁屏蔽和抑制外部干扰的作用，外部保护层则主要负责机械保护。对于高速设备而言，真正需要关注的并不是简单计算“有几层”，而是这些结构能否共同实现稳定的50Ω特性阻抗、高速信号传输和抗EMI能力。因此，工程师在设计极细同轴线束时，需要综合考虑线径、介质、屏蔽结构以及连接器端接工艺，而采购人员则应确认供应商提供的线材结构是否与目标应用的电气及机械要求相匹配。

---

为什么极细同轴线要采用多层结构？核心目的就是稳定传输高速信号

极细同轴线之所以能够用于高速信号传输，与其内部结构密切相关。中心导体承担信号传输功能，而外围绝缘及屏蔽结构共同影响阻抗、串扰和电磁兼容性能。当设备内部同时存在大量高速信号通道时，如果缺少合理的屏蔽结构，外部电磁噪声以及相邻通道之间的串扰都可能对信号造成影响。I-PEX CABLINE®-CA系列本身采用0.4mm Pitch、水平对插、屏蔽及多点接地设计，并支持Micro-Coaxial Cable；相关资料显示，该系列可支持最高32Gbps/Lane PAM4，并覆盖USB4、Thunderbolt、DisplayPort、eDP、MIPI等高速应用方向。 因此，从工程角度来看，极细同轴线的多层结构并不是为了单纯增加材料，而是为了在非常有限的外径空间内，同时实现信号传输、绝缘隔离、阻抗控制、电磁屏蔽和机械保护等功能。对于工业相机、医疗影像、机器人、显示设备等内部空间有限且高速信号密集的产品，这种结构优势尤其明显。

---

I-PEX 82984-100B-01-D：50Pin、AWG#40、50Ω的极细同轴线束结构方案

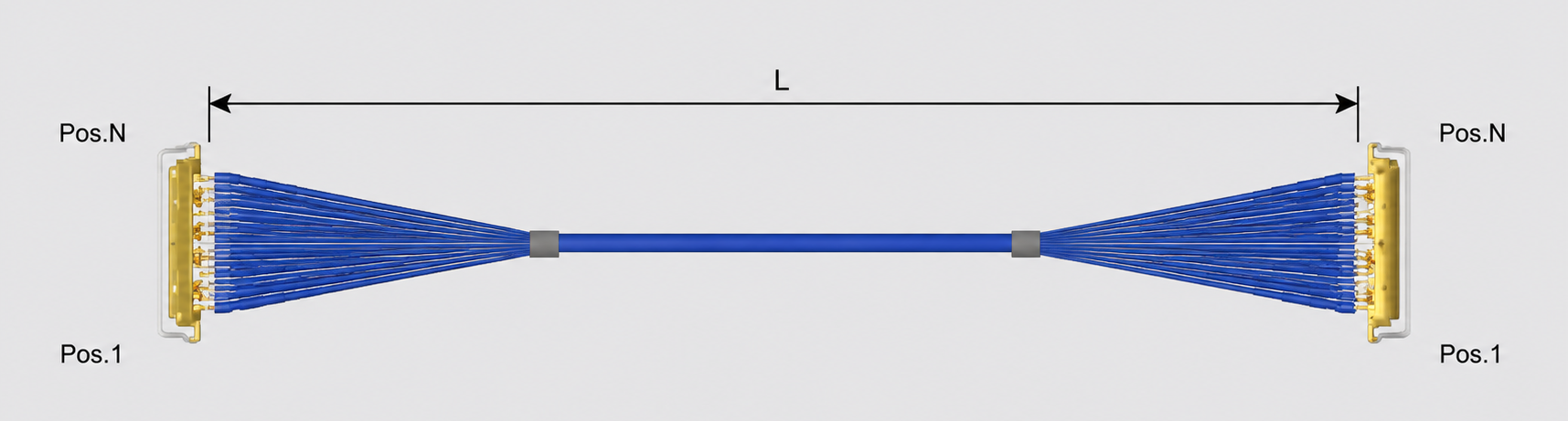

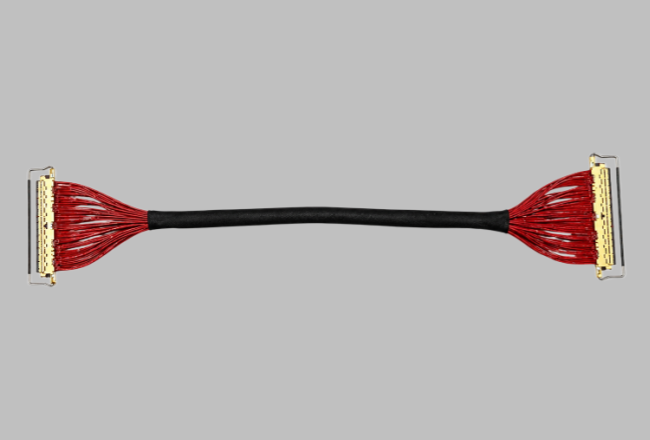

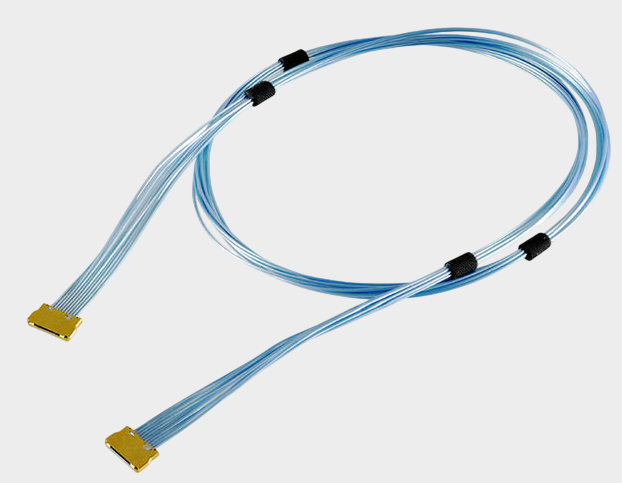

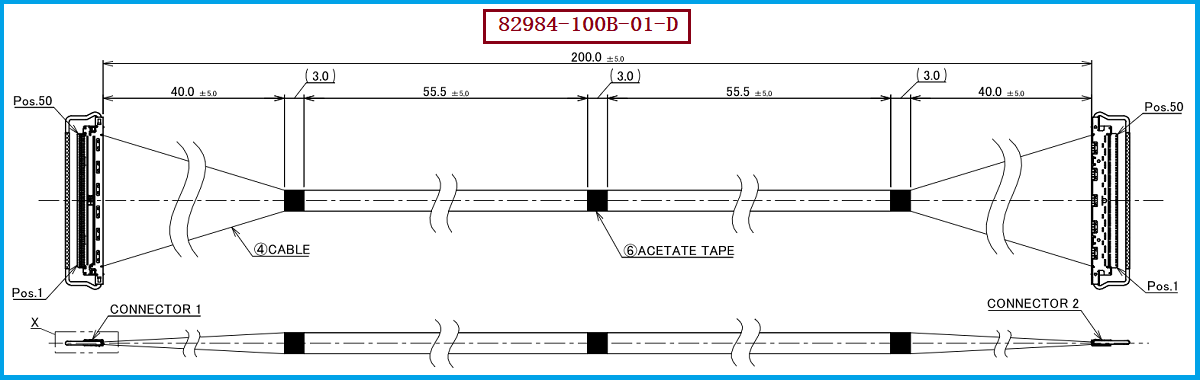

本次介绍的产品料号/型号为I-PEX 82984-100B-01-D，对应CABLINE®-CA 50Pin极细同轴线束，采用AWG#40、50Ω Micro-Coaxial Cable，线束长度为200.0±5.0mm，并采用1-1线位定义，即两端对应Pin位进行连接。此款极细同轴线束上使用的线材端连接器型号为20634-150T-02，与50Pin CABLINE®-CA连接结构相配套。对于工程师而言，这意味着在进行兼容设计时，需要同时确认50Pin数量、0.4mm Pitch、AWG#40、50Ω、200mm长度、1-1线位以及连接器端结构，而不能只按照“同样是50Pin极细同轴线”来判断是否可以替代。资料中显示，CABLINE®-CA支持AWG36、AWG38、AWG40、AWG42、AWG44等Micro-Coaxial Cable规格，并提供10Pin、12Pin、20Pin、30Pin、40Pin、50Pin和60Pin等配置。 对采购人员来说，I-PEX 82984-100B-01-D + 20634-150T-02 + 1-1应作为完整的规格识别信息，在询价、打样和国产替代时同步确认，避免仅凭连接器外观或Pin数量采购而造成规格偏差。

---

四、选型和兼容与替代方案参考及建议：极细同轴线束替代不能只替换连接器

如果企业正在寻找I-PEX 82984-100B-01-D的国产兼容替代方案，建议工程师首先确认原设备PCB端的连接器结构及0.4mm Pitch，再核对线束端的20634-150T-02对应连接结构，同时确认50Pin、AWG#40、50Ω、200mm以及1-1线位定义；之后再针对实际高速信号进行插损、回损、串扰及整体信号完整性验证。采购人员则应特别关注供应商是否能够按照原产品规格进行稳定批量生产，而不仅仅是提供单次样品。我们公司专注于极细同轴线束的生产制造，可根据客户的实际连接器、Pin数、线径、长度、线位及结构要求进行兼容替代开发，我们公司可提供：I-PEX 82984-100B-01-D兼容替代线束方案。对于需要降低进口线束采购成本、提高供应链自主可控能力，或者正在进行同规格国产替代验证的企业，可以以原产品完整规格作为基础开展样品测试，再根据实际设备的机械、电气及高速信号要求进行优化。

---

极细同轴线束的核心不是“有几层”，而是多层结构共同保证高速可靠传输
回答“极细同轴线束内部有几层结构？”这个问题时，更准确的工程理解应该是：极细同轴线由具有不同功能的结构层共同组成，各部分分别承担信号传输、绝缘隔离、阻抗控制、电磁屏蔽和机械保护等作用，而实际具体层数会随线材规格和制造方案而变化。因此，在评价一款极细同轴线束时，不能仅用“几层”判断产品性能，而应结合线径、特性阻抗、屏蔽结构、连接器、Pin数量、线位定义、线束长度以及高速信号性能进行综合评估。以I-PEX 82984-100B-01-D为例，其50Pin、AWG#40、50Ω、200mm、1-1线位以及20634-150T-02连接器组成了一套完整的高密度极细同轴线束规格。我是【雷速极细同轴线束网】，专注高速极细同轴线束及连接器的研发与替代方案，如您有选型或验证以及产品需求，欢迎联系：张经理 18913228573（微信同号）。对于需要进行国产替代的工程师和采购人员而言，只有做到线材结构、连接器匹配、线位定义和电气性能的综合兼容，才能真正实现稳定可靠的替代方案。
