为什么高速差分信号越来越需要极细同轴线束？

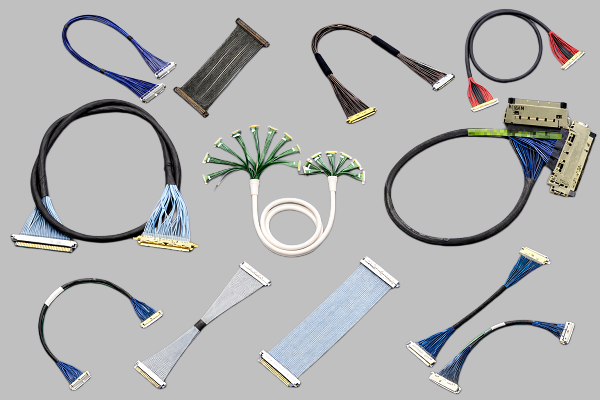

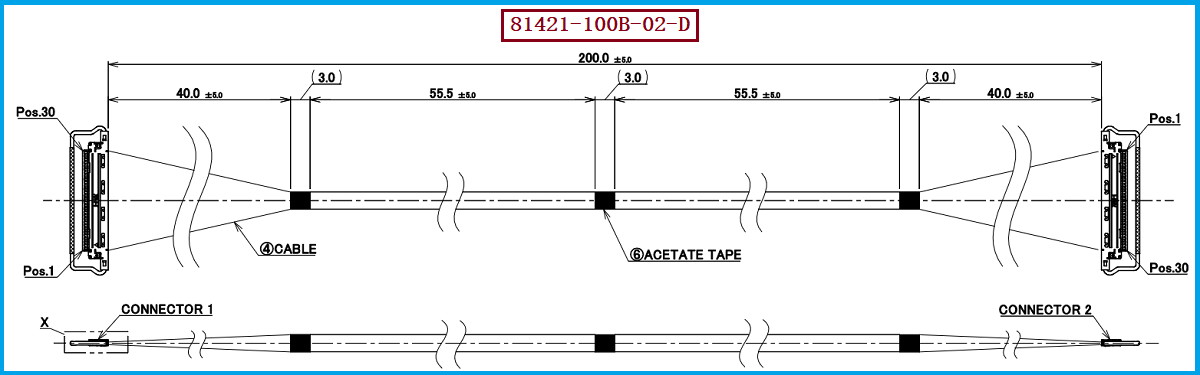

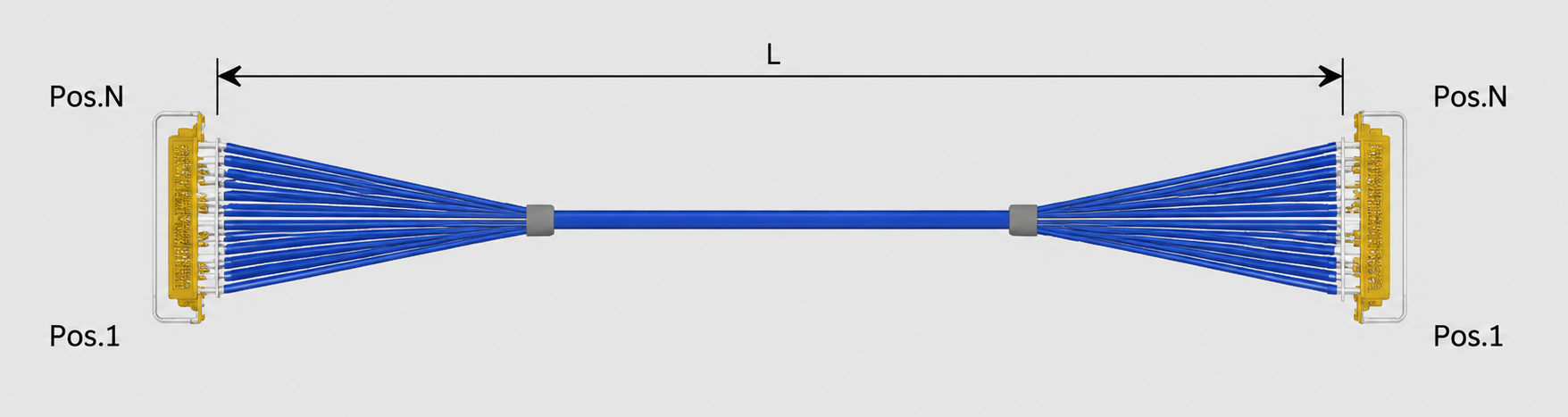

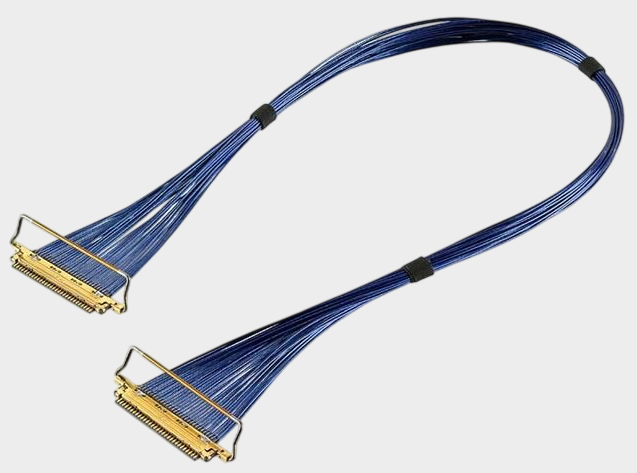

随着笔记本电脑、工业相机、AI视觉设备、高速显示设备及高性能计算设备不断向高速化、小型化发展，设备内部需要传输的数据量越来越大，高速差分信号对连接线束的信号完整性要求也越来越高。与普通导线相比，极细同轴线束通过中心导体、绝缘层、屏蔽层及外部结构形成相对稳定的传输环境，可以更好地控制特性阻抗并降低外部电磁干扰对高速信号的影响，因此成为高密度高速内部连接的重要方案。以本次介绍的 I-PEX 81421-100B-02-D 为例，该产品属于CABLINE®-VS 30P HARNESS，采用30Pin Micro-Coaxial Cable、AWG#40、50Ω结构，线束长度为200MM，Pin Assignment为1-N，线材端使用的连接器型号为20454-230T。对于工程师而言，这类30通道极细同轴线束不仅承担信号连接功能，还需要参与整个高速链路的阻抗、损耗、串扰和EMI控制，因此在高速差分信号系统中具有重要作用。

---

极细同轴线束如何帮助高速差分信号稳定传输？

高速差分信号通常依靠两根具有相互关系的信号路径传输信息，接收端通过两条线路之间的电压差进行信号判断。随着传输速率提高，信号对阻抗连续性、回波损耗、插入损耗、串扰以及电磁环境越来越敏感。极细同轴线束能够通过较为稳定的同轴结构，为高速信号提供可控的传输环境，同时利用屏蔽结构降低外部噪声耦合。对于81421-100B-02-D这样的AWG#40、50Ω、200MM高速线束而言，工程师在设计过程中尤其需要关注连接器与线材之间的阻抗过渡。如果PCB走线、连接器、极细同轴线之间存在明显阻抗突变，就可能造成高速信号反射，导致眼图收窄、抖动增加甚至出现误码。因此，高速极细同轴线束的价值并不只是“线径很细、节省空间”，更重要的是能够作为高速差分信号传输链路的一部分参与信号完整性控制。

---

工程师与采购人员如何判断高速极细同轴线束是否合适？

从工程师角度选择高速极细同轴线束时，应重点核对Pin数量、线序、线径、特性阻抗、长度、连接器型号、端部结构以及设备内部安装空间，不能只按照外观或连接器Pin数进行替换。81421-100B-02-D采用30Pin、AWG#40、50Ω、200MM和1-N线序，其线束端部涉及20454-230T Housing Ass'y、20453-230T-03 Plug以及相应Shell、Pull Bar和UV Glue Bonding结构，因此替代开发需要同时保证机械装配和高速电气性能。对于采购人员而言，更应避免只以“30Pin、200MM”作为询价条件，而应该要求供应商明确线材规格、阻抗、连接器匹配以及端接工艺。尤其在高速设备中，一条能够正常导通的线束，并不代表它一定能够满足高速差分信号传输要求。必要时还应通过阻抗测试、插入损耗、回波损耗及实际系统高速通信测试进行验证，从而降低替代线束导入后的质量风险。

---

选型和兼容与替代方案参考及建议

对于需要寻找 I-PEX 81421-100B-02-D 兼容替代产品的客户，建议以原产品关键规格作为开发基础，即CABLINE®-VS系列、30Pin、Micro-Coaxial Cable、AWG#40、50Ω、200MM、1-N以及20454-230T相关连接器结构。如果设备对高速差分信号有较高要求，还需要进一步确认实际传输速率、PCB端连接器、线束弯曲半径、安装空间以及信号完整性要求。我们公司可提供：I-PEX 81421-100B-02-D兼容替代线束方案，可针对原产品的线材规格、长度、Pin数量、线序及连接器端结构进行极细同轴线束开发，并结合客户实际设备进行尺寸及装配适配。对于工程师，可以根据实际高速接口和信号速率进行针对性的线材及结构设计；对于采购人员，则可以从产品料号、关键规格一致性、样品验证及批量供货能力等方面综合评估，从而实现更加稳定可靠的国产替代。

---

高速差分信号传输离不开高质量极细同轴线束
极细同轴线束已经不仅是一种“小型化连接线”，而是高速差分信号传输链路中的重要组成部分。其线材结构、特性阻抗、屏蔽能力、连接器匹配以及端接工艺都会影响最终信号质量。I-PEX 81421-100B-02-D作为一款30Pin、AWG#40、50Ω、200MM的CABLINE®-VS极细同轴线束，其20454-230T连接器端结构与高速Micro-Coaxial Cable共同构成完整的内部高速连接方案。对于需要国产替代的客户而言，真正有价值的替代方案不仅要实现尺寸和连接方式兼容，更需要兼顾高速差分信号的完整性与批量制造一致性。我是【雷速极细同轴线束网】，致力于高速接口极细同轴线束与精密连接器的兼容替代与量产支持，项目咨询请联系：张经理 18913228573（微信同号）。我们公司持续专注于极细同轴线束产品的研发与制造，可为客户提供面向高速显示、工业视觉、AI设备及其他高密度高速电子设备的兼容替代线束解决方案。
